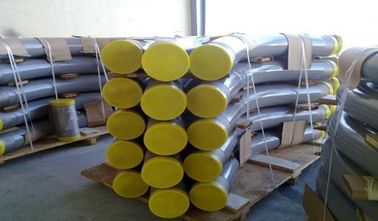

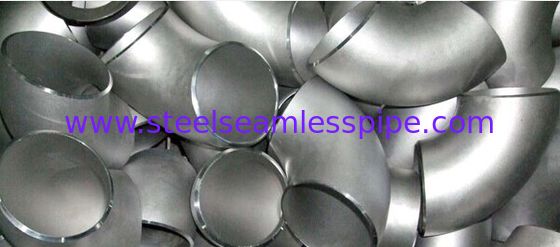

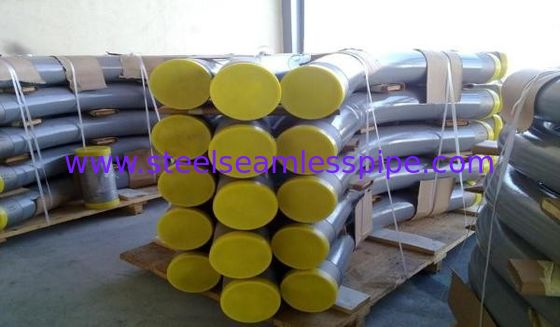

বিট ওয়েল্ড ফিটিং এসবি 366 ইনকোনেল 800, ইনকোনেল 800 এইচ, ইনকোনেল 800 এইচটি, ইনকোনেল 825, ইনকোনেল 926 এলবো,টি, রিডুস, ক্যাপ
ইনকোলোয় 800H/AT একটি অস্টেনাইটিক তাপ প্রতিরোধী খাদ যা উচ্চ তাপমাত্রার কাঠামোগত অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। 800H/AT এর শক্তি নিয়ন্ত্রণকৃত কার্বন স্তর দ্বারা অর্জন করা হয়,অ্যালুমিনিয়াম এবং টাইটানিয়াম একসাথে একটি 2100 °F ন্যূনতম anneal সঙ্গে ASTM 5 বা আরও রুক্ষ একটি শস্য আকার অর্জন করতে.
800H/AT সাধারণত RA82 (ERNiCr-3) খালি তারের ব্যবহার করে 1450°F এর নিচে অ্যাপ্লিকেশনগুলির জন্য ঝালাই করা হয়। RA330-04 (N08334) খালি তারের তাপ প্রসারণ সহগের আরও ঘনিষ্ঠ মিল সরবরাহ করে,এবং কিছুটা উচ্চতর শক্তিসর্বোচ্চ শক্তি খাদ 617 (ERNiCrCoMo-1) জন্য খালি তার বা 117 (ENiCrCoMo-1) আচ্ছাদিত ইলেক্ট্রোড প্রস্তাবিত হয়। To avoid possible stress relaxation grain boundary cracking of N08811 in applications above 1000°F the welded fabrication may be heated 1650°F for about one hour per inch of thickness or 30 minutes minimum then air cooled.
রসায়ন
| |
সিআর |
নি |
এমএন |
হ্যাঁ |
আল |
টিআই |
আল + টি |
সি |
ক |
পি |
এস |
Fe |
| MIN |
19.0 |
30.0 |
- |
- |
0.15 |
0.15 |
0.85 |
0.06 |
- |
- |
- |
39.5 |
| ম্যাক্স |
23.0 |
35.0 |
1.5 |
1.0 |
0.6 |
0.6 |
1.2 |
0.1 |
0.75 |
0.045 |
0.015 |
- |
বিশেষ উল্লেখ
ASME SB 407 কোড কেস 1325, ASME SB 408, ASME SB 409
এএসটিএম বি ৪০৭, এএসটিএম বি ৪০৮, এএসটিএম বি ৪০৯
UNS N08810, UNS N08811
W. Nr./EN ১।4958, W. Nr./EN ১।4959
ইনভেন্টরি
800H/AT কয়েল, 800H/AT প্লেট, 800H/AT শীট, 800H/AT ওয়েল্ডিং পণ্য
সাধারণ বাণিজ্যিক নাম
800H, Incoloy® 800, অ্যালোয় 800
বৈশিষ্ট্য
· ASME বিভাগ VIII অ্যাপ্লিকেশনের জন্য উচ্চ নকশা চাপ 1650 ° F
· 1800 ডিগ্রি ফারেনহাইট পর্যন্ত ব্যবহারিক অক্সিডেশন প্রতিরোধের
· ক্লোরাইড আয়ন স্ট্রেস জারা ক্র্যাকিং প্রতিরোধী
অ্যাপ্লিকেশন
· নাইট্রিক এসিড অনুঘটক সমর্থন
· রিফর্মার আউটলেট পিগটাইলস এবং ম্যানিফোল্ডস
· তাপ এক্সচেঞ্জার
· চাপের পাত্রে
· ড্যাম্পার
শারীরিক বৈশিষ্ট্য
ঘনত্ব:0.287 পাউন্ড/ইন3
গলনাঙ্ক:২৪৭৫-২৫২৫°ফারেনহাইট
| তাপমাত্রা, °F |
70 |
1400 |
1600 |
1800 |
| তাপীয় সম্প্রসারণের সহগ* ইন/ইন°ফ x ১০-৬ |
- |
9.9 |
10.2 |
- |
তাপ পরিবাহিতা
Btu • ফুট/ফুট2 • ঘন্টা • °F |
6.7 |
13.8 |
15.1 |
17.8 |
| নমনীয়তার মডুলাস, ডায়নামিক পিএসআই x 106 |
28.5 |
21.1 |
19.2 |
- |
* নির্দেশিত তাপমাত্রায় ৭০ ডিগ্রি ফারেনহাইট।
যান্ত্রিক বৈশিষ্ট্য
প্রতিনিধিত্বমূলক টেনসিল বৈশিষ্ট্য
| তাপমাত্রা,°F |
70 |
1000 |
1200 |
1400 |
1600 |
1800 |
| চূড়ান্ত প্রসার্য শক্তি, ksi |
77 |
63.5 |
55.7 |
32.3 |
18.6 |
10.2 |
| 0.২% ইন্ডেক্স স্ট্রেনথ, ক্সি |
29 |
16.5 |
14.8 |
14.4 |
11.6 |
8.9 |
| প্রসারিত, % |
52 |
51 |
50 |
78 |
120 |
120 |
প্রচলিত ক্রপ-ফাটানোর বৈশিষ্ট্য
| তাপমাত্রা, °F |
1400 |
1600 |
1800 |
| ন্যূনতম ক্রিল 0.0001%/ঘন্টা, ksi |
6.0 |
3.6 |
1.05 |
| 10,000 ঘন্টা ফাটল শক্তি, ksi |
7.3 |
3.5 |
1.2 |
ইনকোনেল বুটওয়েল্ড ফিটিংগুলি সুপার অ্যালগির বিভিন্ন গ্রেডে পাওয়া যায়, নিম্নরূপঃ
| গ্রেড |
ইউএনএস |
W.Nr. |
বাণিজ্যিক নাম |
| ইনকনেল ৬০০ |
N06600 |
2.4816 |
ইনকোনেল ৬০০®, নিকেলভ্যাক ৬০০, ফেরোক্রোনিন ৬০০ |
| ইনকনেল ৬০১ |
N06601 |
2.4851 |
ইনকনেল ৬০১®, পাইরোমেট ৬০১®, নিক্রোফার ৬০১® |
| ইনকনেল ৬১৭® |
N06617 |
2.4663 |
ইনকনেল ৬১৭®, নিক্রোফার ৬১৭® |
| ইনকনেল ৬২৫ |
N06625 |
2.4856 |
ইনকোনেল ৬২৫®, চর্নিন ৬২৫®, অ্যালটেম্প ৬২৫®, নিকেলভ্যাক ৬২৫®, হেইন্স ৬২৫®, নিক্রোফার ৬০২০® |
| ইনকোনেল |
N07718 |
2.4668 |
ইনকনেল ৭১৮®, নিক্রোফার ৫২১৯®, আলভাক ৭১৮®, হেইন্স ৭১৮®, অ্যালটেম্প ৭১৮® |
| ইনকনেল এক্স ৭৫০ |
N07750 |
2.4669 |
ইনকোনেল এক্স৭৫০®, হেইন্স এক্স৭৫০®, পাইরোমেট এক্স৭৫০, নিকেলভ্যাক এক্স৭৫০, নিকোরোস® ৭০১৬ |
| ইনকোলয় ৮০০ |
N08800 |
1.4876 |
ইনকোলয় ৮০০®, ফেরোক্রোনিন ৮০০®, নিকেলভ্যাক ৮০০®, নিক্রোফার ৩২২০® |
| ইনকলোয় ৮০০ এইচ |
N08810 |
1.4876 |
ইনকোলয় ৮০০ এইচ®, ফেরোক্রোনিন ৮০০, নিকেলভ্যাক ৮০০, নিক্রোফার ৩২২০ |
| ইনকলোয় ৮০০এইচটি |
N08811 |
1.4876 |
ইনকলোই ৮০০এইচটি®, ফেরোক্রোনিন ৮০০, নিকেলভ্যাক ৮০০, নিক্রোফার ৩২২০ |
| ইনকোলয় ৮২৫ |
N08825 |
2.4858 |
ইনকলোই ৮২৫®, নিকেলভ্যাক® ৮২৫, নিক্রোফার ৪২৪১® |
