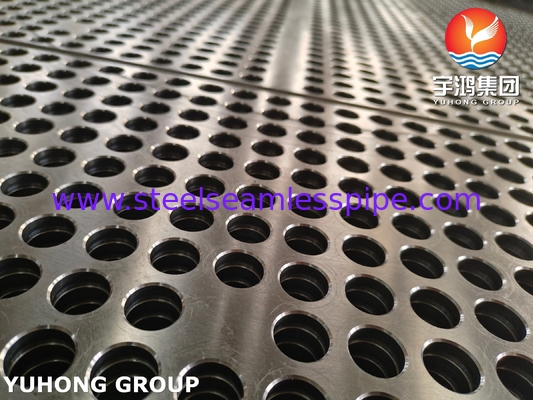

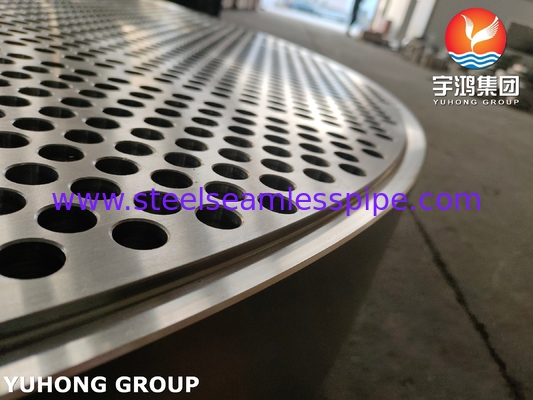

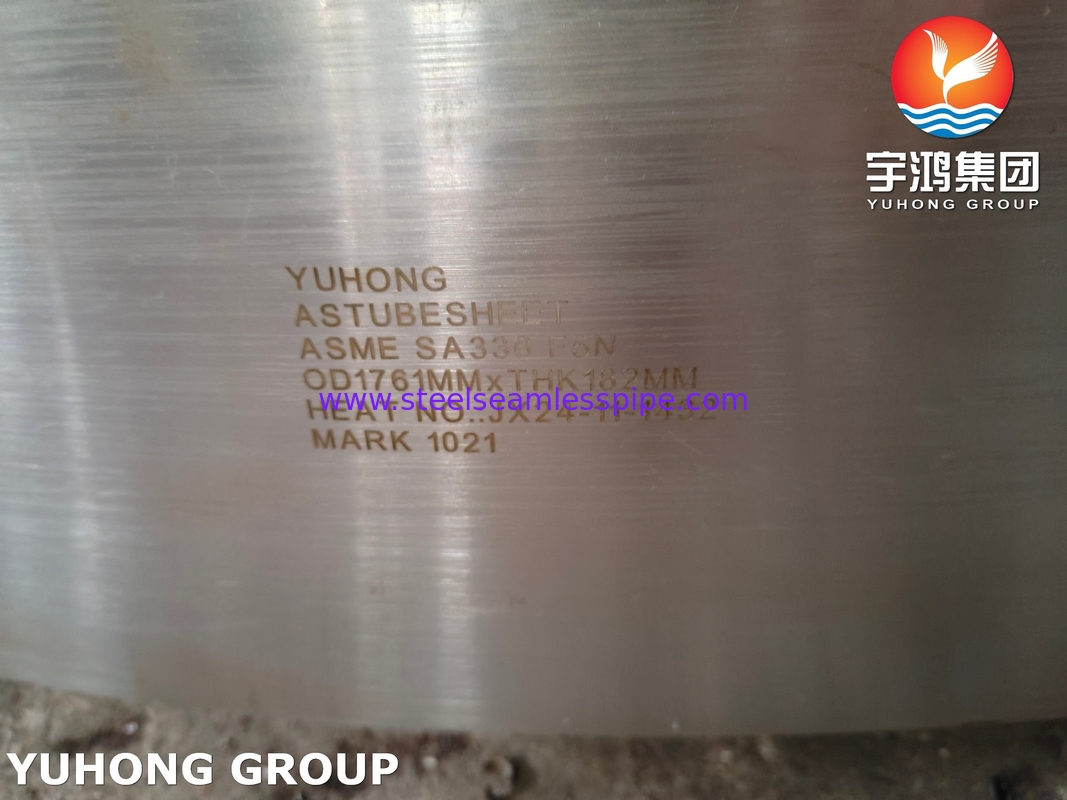

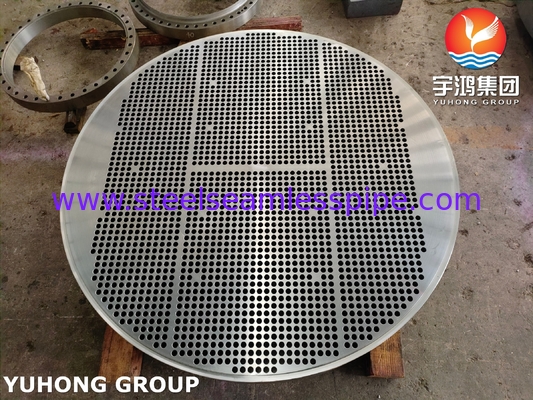

ASME SA336 F5N তাপ এক্সচেঞ্জার টিউব শীট
SA336 F5N তাপ এক্সচেঞ্জার টিউবশীট কি?
একটি তাপ এক্সচেঞ্জার টিউব শীট হল শেল-এন্ড-টিউব তাপ এক্সচেঞ্জারগুলির একটি গুরুত্বপূর্ণ উপাদান,একটি সমর্থন কাঠামো হিসাবে কাজ করে যা টিউবগুলিকে স্থানে রাখে এবং শেল সাইড এবং টিউব সাইডের মধ্যে সঠিক তরল বিচ্ছেদ নিশ্চিত করে.
স্পেসিফিকেশনঃ
ASME/ASTM SA-336 দ্বারা নিয়ন্ত্রিত, উচ্চ তাপমাত্রা এবং উচ্চ চাপের জন্য ডিজাইন করা কাঠের ফিটিং এবং উপাদানগুলির জন্য একটি মান।
গ্রেড F5N হল একটি 5% ক্রোমিয়াম, 0.5% মলিবডেনাম (Cr-Mo) খাদ ইস্পাত যা স্বাভাবিক তাপ চিকিত্সার সাথে (N" উপসর্গ) ।
মূল রচনা ও বৈশিষ্ট্যঃ
রাসায়নিক গঠনঃ
সিআরঃ ৪.০.৬.০%, এমওঃ ০.৪৫.০.৬৫%, সিঃ ০.১৫% (স্ট্যান্ডার্ড এফ৫ এর তুলনায় উন্নত ওয়েল্ডেবিলিটি) ।
যান্ত্রিক বৈশিষ্ট্যঃ
প্রসার্য শক্তিঃ ≥485 এমপিএ (70 কেসি)
শক্তি শক্তিঃ ≥275 এমপিএ (40 কেসি)
600 °C (1112 °F) পর্যন্ত তাপমাত্রায় উচ্চ সরে যাওয়ার প্রতিরোধের।
স্বাভাবিক তাপ চিকিত্সার কারণে উন্নত দৃঢ়তা।
টিউব শীটের জন্য কেন SA-336 F5N?
উচ্চ তাপমাত্রার পারফরম্যান্সঃ
দীর্ঘস্থায়ী তাপীয় চাপের অধীনে শক্তি বজায় রাখে এবং বিকৃতি প্রতিরোধ করে (রিফাইনারি, বিদ্যুৎ কেন্দ্র এবং রাসায়নিক প্রক্রিয়াকরণে তাপ এক্সচেঞ্জারগুলির জন্য আদর্শ) ।
ক্ষয় এবং অক্সিডেশন প্রতিরোধেরঃ
ক্রোমিয়ামের সামগ্রী অক্সিডেশন এবং সালফিডেশন প্রতিরোধের ব্যবস্থা করে (অক্সিজ গ্যাস বা অপরিশোধিত তেলের পরিবেশে সাধারণ) ।
হাইড্রোজেন সার্ভিস এর জন্য উপযুক্ত (হাইড্রোজেন ইম্ব্রিগলেশনের প্রতিরোধী) ।
ওয়েল্ডেবিলিটি ও ফ্যাব্রিকেশনঃ
স্ট্যান্ডার্ড F5 এর তুলনায় কম কার্বন সামগ্রী প্রি-/পোস্ট ওয়েড তাপ চিকিত্সার প্রয়োজনীয়তা হ্রাস করে।
আক্রমণাত্মক মিডিয়ার জন্য আচ্ছাদন (যেমন, স্টেইনলেস স্টীল আচ্ছাদন) সঙ্গে সামঞ্জস্যপূর্ণ।
তাপ এক্সচেঞ্জারে প্রয়োগ
টিউবশিটের ভূমিকা:
টিউবগুলির জন্য কাঠামোগত নোঙ্গর হিসাবে কাজ করে, শেল / টিউব-সাইড তরলগুলির সারিবদ্ধতা এবং সিলিং বজায় রাখে।
তাপীয় প্রসারণ, চাপের চাপ এবং চক্রীয় চাপ সহ্য করতে হবে।
সাধারণ ব্যবহারের ক্ষেত্রেঃ
রিফাইনারি তাপ এক্সচেঞ্জারঃ হাইড্রোকার্বন, H2S, বা উচ্চ চাপ বাষ্প পরিচালনা।
বিদ্যুৎ কেন্দ্র: ফিড ওয়াটার হিটার, কনডেন্সার বা বয়লার।
হাইড্রোজেন বা অ্যামোনিয়া প্ল্যান্টঃ উচ্চ চাপ, উচ্চ তাপমাত্রা সেবা।
ডিজাইন ও উত্পাদন সম্মতি
এএসএমই স্ট্যান্ডার্ডঃ
এএসএমই বিপিভিসি বিভাগ VIII: চাপের পাত্রে/টিউব শীটগুলির নকশা, উপাদান নির্বাচন এবং উত্পাদন পরিচালনা করে।
বিভাগ ২ (উপাদান): SA-336 F5N এর রাসায়নিক/যান্ত্রিক প্রয়োজনীয়তা উল্লেখ করে।
খণ্ড IX: Cr-Mo স্টিলের জন্য ওয়েল্ডিং পদ্ধতি (যেমন, SMAW, GTAW) ।
উত্পাদন ধাপঃ
কাঠামোঃ SA-336 F5N উচ্চতর শস্য কাঠামোর জন্য আকৃতিতে কাঠামো করা হয়।
ড্রিলিংঃ টিউব হোলের সুনির্দিষ্ট ড্রিলিং (পিচ/টলারেন্সের জন্য TEMA মান) ।
তাপ চিকিত্সাঃ মাইক্রোস্ট্রাকচারটি পরিমার্জন করতে স্বাভাবিক (৯০০ °C+ পর্যন্ত গরম এবং বায়ু-শীতল) ।
পরীক্ষা ও পরিদর্শনঃ
NDT: ত্রুটির জন্য অতিস্বনক পরীক্ষা (UT) বা রেডিওগ্রাফি (RT) ।
হাইড্রোস্ট্যাটিক টেস্টিংঃ চাপের অখণ্ডতা যাচাই করে।
কঠোরতা পরীক্ষাঃ ওয়েল্ডিংয়ের পরে সম্মতি নিশ্চিত করে।
অনুরূপ উপকরণগুলির সাথে তুলনা
| উপাদান |
প্রয়োগ |
SA-336 F5N এর তুলনায় সুবিধা |
সীমাবদ্ধতা |
| SA-387 Gr.5 Cl.2 |
শেল/হেডের জন্য প্লেট উপাদান |
অনুরূপ Cr-Mo সামগ্রী, সমতল উপাদানগুলির জন্য সস্তা |
F5N-এর চেয়ে কম শক্ত |
| SA-182 F5N |
কাঠের ফ্ল্যাঞ্জ/ফিটিং |
একই স্ট্যান্ডার্ড গ্রেড, টিউব শীট সঙ্গে সামঞ্জস্যপূর্ণ |
বড় ব্যাসার্ধের টিউব শীটগুলির জন্য ব্যবহার করা হয় না |
| কার্বন ইস্পাত (SA-516) |
নিম্ন তাপমাত্রার এক্সচেঞ্জার |
কম খরচে |
দুর্বল উচ্চ-তাপমাত্রা শক্তি এবং জারা প্রতিরোধের |
SA-336 F5N টিউব শীটগুলির জন্য মূল বিবেচ্য বিষয়
ওয়েল্ডিং চ্যালেঞ্জঃ কম হাইড্রোজেন ইলেকট্রোড (যেমন, E8018-B2) এবং কঠোর PWHT (পোস্ট ওয়েল্ড তাপ চিকিত্সা) প্রয়োজন।
তাপীয় চাপ ব্যবস্থাপনাঃ টিউব (যেমন, স্টেইনলেস স্টীল) এবং F5N টিউব শীট মধ্যে পার্থক্য প্রসারণ মোকাবেলা করা আবশ্যক।
ক্ষয় সুরক্ষাঃ উচ্চ ক্ষয়কারী তরল (যেমন, ক্লোরাইড) জন্য আবরণ বা আচ্ছাদন প্রয়োজন হতে পারে।
সিদ্ধান্ত
ASME SA-336 F5N টিউব শীট উচ্চ তাপমাত্রা শক্তি, জারা প্রতিরোধের এবং ওয়েল্ডেবিলিটির ভারসাম্য সরবরাহ করে, চাহিদাপূর্ণ তাপ এক্সচেঞ্জার অ্যাপ্লিকেশনগুলির জন্য একটি শক্তিশালী পছন্দ।এর স্বাভাবিক কাঠামো রিফাইনিংয়ের মতো সমালোচনামূলক শিল্পে নির্ভরযোগ্যতা নিশ্চিত করে, পেট্রোকেমিক্যালস, এবং বিদ্যুৎ উৎপাদন।
