ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | YUHONG |
| সাক্ষ্যদান: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008. |
| মডেল নম্বার: | <i>ASTM B338 / ASME SB338 GR.</i> <b>ASTM B338 / ASME SB338 GR।</b> <i>5 UNS R56400</i> <b>5 UNS R56 |
| ন্যূনতম চাহিদার পরিমাণ: | 100KGS |
|---|---|
| প্যাকেজিং বিবরণ: | প্লাই-কাঠের কেস / আয়রন কেস |
| ডেলিভারি সময়: | 7 দিন |
| পরিশোধের শর্ত: | L / সি, টি / টি |
| পণ্যের নাম: | টাইটানিয়াম খাদ টিউব | স্ট্যান্ডার্ড: | ASTM B338 / ASME SB388 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
|---|---|---|---|
| উপাদান: | গ্রেড 5 টাইটানিয়াম | টাইপ: | বিজোড় / ঢালাই |
| নির্বিঘ্ন O.D.: | বিরামহীন - 1/4"NB থেকে 12"NB (নামমাত্র বোর আকার) | ওয়েল্ডেড ওডি: | ঢালাই করা / ERW- 1"NB থেকে 16"NB (নামমাত্র বোর সাইজ) |
| WT: | তফসিল 10 থেকে তফসিল 160 | দৈর্ঘ্য: | 5 থেকে 7 মিটার, 09 থেকে 13 মিটার, একক র্যান্ডম দৈর্ঘ্য, ডাবল র্যান্ডম দৈর্ঘ্য এবং কাস্টমাইজ আকার। |
| শেষ: | প্লেইন এন্ডস/বেভেলড এন্ডস | আবেদন: | কনডেন্সার, হিট এক্সচেঞ্জার ইত্যাদি |
| লক্ষণীয় করা: | গ্রেড 5 unsr56400 টাইটানিয়াম খাদ নল,asme sb338 টাইটানিয়াম খাদ নল,astm টাইটানিয়াম পাইপ |
||

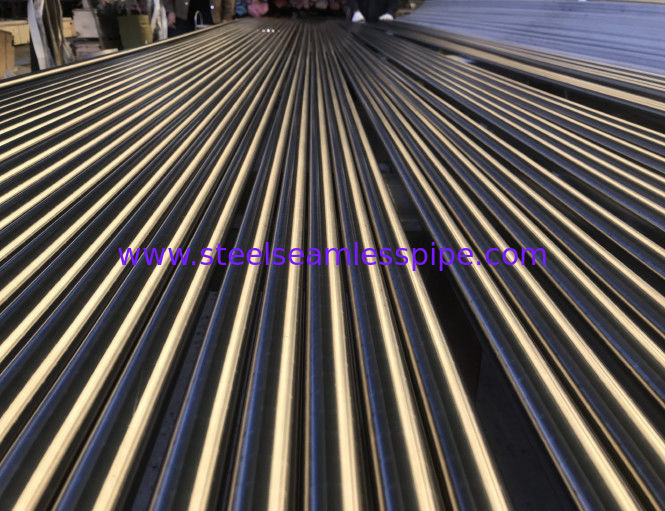

ASTM B338 / ASME SB338 গ্রেড 5 / UNS R56400 টাইটানিয়াম খাদ বিজোড় টিউব এবং পাইপ
গ্রেড 5 টাইটানিয়াম টিউব কি?
কটাইটানিয়াম গ্রেড 5 বিজোড় টিউবকোন ঠান্ডা হ্রাস প্রক্রিয়া বা ঠান্ডা অঙ্কন প্রক্রিয়া দ্বারা ফাঁপা বিলেট থেকে তৈরি করা যেতে পারে।এই প্রক্রিয়াটি এমন একটি যা একটি বিজোড় টাইটানিয়াম Gr 5 উচ্চ চাপের টিউব দেবে, যার ফলে নির্ধারিত প্রয়োজনীয়তাগুলি পূরণ হবে।বিকল্পভাবে, টাইটানিয়াম গ্রেড 5 ওয়েল্ডেড টিউব একটি ফ্ল্যাট ঘূর্ণিত পণ্য থেকে তৈরি করতে হবে খাদের উপর একটি স্বয়ংক্রিয় আর্ক ঢালাই প্রক্রিয়া ব্যবহার করে।
Grade5, UNS R56400, 3.7164, Ti-6Al-4Vসবচেয়ে ব্যাপকভাবে ব্যবহৃত α+β টাইটানিয়াম খাদ।এটির চমৎকার নির্দিষ্ট শক্তি, চমৎকার জারা প্রতিরোধের এবং ফ্র্যাকচার শক্ততা, সেইসাথে ভাল ঢালাই প্রক্রিয়াযোগ্যতা এবং চরম তাপমাত্রা সহ্য করার ক্ষমতা রয়েছে এবং তাপ চিকিত্সা দ্বারা শক্তিশালী করা যেতে পারে।খাদটি মূলত মহাকাশ বাজারের জন্য তৈরি করা হয়েছিল এবং মহাকাশের কাঠামোগত উপাদানগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।এটির খুব ভাল জৈব সামঞ্জস্যতার কারণে, এটি চিকিৎসা শিল্পেও ব্যাপকভাবে স্বীকৃত হয়েছে।
স্পেসিফিকেশন
STM B338-17e1 কনডেন্সার এবং হিট এক্সচেঞ্জারের জন্য বিজোড় এবং ঢালাই টাইটানিয়াম এবং টাইটানিয়াম অ্যালয় টিউবের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
| ASTM B338 টাইটানিয়াম খাদ টিউব স্পেসিফিকেশন | ASTM B338 / ASTM B861 / ASTM B862 / ASME SB338 / ASME SB861 / ASME SB862 |
| ASTM B338 টাইটানিয়াম খাদ টিউব গ্রেড | গ্রেড 1, গ্রেড 2, গ্রেড 3, গ্রেড 5, গ্রেড 7, গ্রেড 8, গ্রেড 9, গ্রেড 11, গ্রেড 12, গ্রেড 23, UNS R50250, UNS R50400, UNS R56400, UNS R52400, UNS R530, UNS R530, UNS R530, 6Al-4V, C-130AM, C-110M, Ti-4Al-3Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-8Al-1Mo-1V, Ti-13V-11Cr-3Al, Ti-15V- 3Cr-3Sn-3Al |
| ASTM B338 টাইটানিয়াম খাদ টিউব টাইপ | হট রোল্ড / কোল্ড ড্রন / ওয়েল্ডেড / ইআরডব্লিউ |
| ASTM B338 টাইটানিয়াম খাদ টিউব বাইরের ব্যাস আকার | বিরামহীন - 1/4"NB থেকে 12"NB (নামমাত্র বোর আকার) ঢালাই করা / ERW- 1"NB থেকে 16"NB (নামমাত্র বোর আকার) |
| ASTM B338 টাইটানিয়াম খাদ টিউব প্রাচীর বেধ | তফসিল 10 থেকে তফসিল 160 |
| ASTM B338 টাইটানিয়াম খাদ টিউব দৈর্ঘ্য | 5 থেকে 7 মিটার, 09 থেকে 13 মিটার, একক র্যান্ডম দৈর্ঘ্য, ডাবল র্যান্ডম দৈর্ঘ্য এবং কাস্টমাইজ আকার। |
| ASTM B338 টাইটানিয়াম খাদ টিউব পাইপ শেষ | প্লেইন এন্ডস/বেভেলড এন্ডস |
| ASTM B338 টাইটানিয়াম খাদ টিউব ডেলিভারি শর্তাবলী | যেমন রোলড, কোল্ড ড্রন, হট ফিনিশ, স্ট্রেস রিলিভড, অ্যানিলড, শক্ত, টেম্পারড |
| ASTM B338 টাইটানিয়াম খাদ টিউব আবরণ | ইলেক্ট্রোপলিশ, মেকানিক্যাল পোলিশ, সাটিন ফিনিশ, প্যাসিভেটেড |
| ASTM B338 টাইটানিয়াম খাদ টিউব অন্যান্য পরীক্ষা | অর্ডনেস টেস্ট, হাইড্রোস্ট্যাটিক টেস্ট, এডি কারেন্ট টেস্ট, এডি কারেন্ট, টেনসাইল টেস্ট, ফ্ল্যাটেনিং, ফ্লেয়ার টেস্ট, অ্যানিলড, হাইড্রোস্ট্যাটিক টেস্ট, টেম্পারড, স্ট্রেস রিলিভড ইত্যাদি। |
| ASTM B338 টাইটানিয়াম খাদ টিউব মাত্রা | সমস্ত পাইপ তৈরি করা হয় এবং ASTM এবং ASME সহ প্রাসঙ্গিক মানদণ্ডে পরিদর্শন / পরীক্ষা করা হয় |
| ASTM B338 টাইটানিয়াম খাদ টিউব মূল্য সংযোজন পরিষেবা | অঙ্কন / সম্প্রসারণ / মেশিনিং / বালি ব্লাস্টিং / শট ব্লাস্টিং / তাপ চিকিত্সা |
| ASTM B338 টাইটানিয়াম খাদ টিউব প্যাকেজিং | আলগা / বান্ডিল / কাঠের প্যালেট / কাঠের বাক্স / প্লাস্টিকের কাপড়ের মোড়ক / প্লাস্টিকের শেষ ক্যাপ / বেভেলড প্রটেক্টর |
| ASTM B338 টাইটানিয়াম খাদ টিউব চালান এবং পরিবহন | সড়কপথে - ট্রাক/ট্রেন, সমুদ্রপথে - ব্রেক-বাল্ক কনভেনশনাল ভেসেল / এফসিএল (সম্পূর্ণ কন্টেইনার লোড) / এলসিএল (কন্টেইনার লোড কম) / 20 ফুট কন্টেইনার / 40 ফুট কন্টেইনার / 45 ফুট কন্টেইনার / হাই কিউব কন্টেইনার / ওপেন টপ কনটেইনার, বিমান দ্বারা - মালবাহী সিভিল প্যাসেঞ্জার এবং কার্গো প্লেন |
| ASTM B338 টাইটানিয়াম খাদ টিউব উপাদান পরীক্ষার শংসাপত্র | EN10204 3.1, 3.2 অনুযায়ী প্রস্তুতকারকের পরীক্ষার শংসাপত্র / NABL অনুমোদিত ল্যাব থেকে ল্যাবরেটরি টেস্ট সার্টিফিকেট।/ SGS, TUV, DNV, LLOYDS, ABS ETC এর মতো তৃতীয় পক্ষের পরিদর্শন সংস্থার অধীনে |
রাসায়নিক রচনা
| উপাদান | রাসায়নিক রচনা % | ||||||||
| গ্রেড 1 | গ্রেড ২ | পদমর্যাদা 3 | গ্রেড 5 | গ্রেড 7 | পদমর্যাদা 9 | গ্রেড 11 | 1 ২ শ্রেণী | গ্রেড 23 | |
| নাইট্রোজেন, সর্বোচ্চ | 0.03 | 0.03 | 0.05 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 |
| কার্বন, সর্বোচ্চ | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 | 0.08 |
| হাইড্রোজেন, সর্বোচ্চ | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.0125 |
| আয়রন, সর্বোচ্চ | 0.20 | 0.30 | 0.30 | 0.40 | 0.30 | 0.25 | 0.20 | 0.30 | 0.25 |
| অক্সিজেন, সর্বোচ্চ | 0.18 | 0.25 | 0.35 | 0.20 | 0.25 | 0.15 | 0.18 | 0.25 | 0.13 |
| অ্যালুমিনিয়াম | … | … | … | 5.5-6.75 | … | 2.5-3.5 | … | … | 5.5-6.5 |
| ভ্যানডিয়াম | … | … | … | 3.5-4.5 | … | 2.0-3.0 | … | … | 3.5-4.5 |
| টিন | … | … | … | … | … | … | … | … | … |
| রুথেনিয়াম | … | … | … | … | … | … | … | … | … |
| প্যালাডিয়াম | … | … | … | … | 0.12-0.25 | … | 0.12-0.25 | … | … |
| মলিবডেনাম | … | … | … | … | … | … | … | 0.2-0.4 | … |
| ক্রোমিয়াম | … | … | … | … | … | … | … | … | … |
| নিকেল করা | … | … | … | … | … | … | … | 0.6-0.9 | … |
| নিওবিয়াম | … | … | … | … | … | … | … | … | … |
| জিকোনিয়াম | … | … | … | … | … | … | … | … | … |
| সিলিকন | … | … | … | … | … | … | … | … | … |
| অবশিষ্টাংশ, সর্বোচ্চ প্রতিটি | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| অবশিষ্টাংশ, সর্বোচ্চ মোট | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| টাইটানিয়াম | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য | ভারসাম্য |
যান্ত্রিক বৈশিষ্ট্য
ASTM B338 টাইটানিয়াম টিউবের প্রসার্য শক্তি
| শ্রেণী | প্রসার্য শক্তি, মিন | ফলন শক্তি (0.2% অফসেট) | প্রসারণ 2 ইঞ্চি বা 50 মিমি | |||||
| মিনিট | সর্বোচ্চ | |||||||
| Ksi | (এমপিএ) | Ksi | (এমপিএ) | Ksi | (এমপিএ) | গেজ দৈর্ঘ্য মিনিট % | ||
| গ্রেড 1 | 35 | (240) | 25 | (170) | 45 | (310) | 24 | |
| গ্রেড ২ | 50 | (৩৪৫) | 40 | (275) | 65 | (450) | 20 | |
| পদমর্যাদা 3 | 65 | (450) | 55 | (৩৮০) | 80 | (550) | 18 | |
| গ্রেড 5 | 130 | (৮৯৫) | 120 | (828) | … | … | 10 | |
| গ্রেড 7 | 50 | (৩৪৫) | 40 | (275) | 65 | (450) | 20 | |
| পদমর্যাদা 9 | 90 | (620) | 70 | (483) | 45 | … | 15 | |
| গ্রেড 11 | 35 | (240) | 25 | (170) | … | (310) | 24 | |
| 1 ২ শ্রেণী | 70 | (483) | 50 | (৩৪৫) | … | … | 18 | |
| গ্রেড 23 | 120 | (828) | 110 | (759) | … | … | 10 | |
| টাইটানিয়াম গ্রেড 5 টিউবিং স্ট্যান্ডার্ড | ASTM B338 / ASME SB338 |
|---|---|
| টাইটানিয়াম গ্রেড 5 বিজোড় টিউব আকার | 3.35 মিমি OD থেকে 101.6 মিমি OD |
| টাইটানিয়াম গ্রেড 5 ঢালাই টিউব আকার | 6.35 মিমি OD থেকে 152 মিমি OD |
| টাইটানিয়াম খাদ গ্রেড 5 টিউবিং Swg এবং Bwg | 10 Swg., 12 Swg., 14 Swg., 16 Swg., 18 Swg., 20 Swg. |
| ASME SB338 টাইটানিয়াম খাদ গ্রেড 5 টিউব প্রাচীর বেধ | 0.020" -0.220", (বিশেষ প্রাচীর বেধ উপলব্ধ) |
| তি.খাদ গ্রেড 5 টিউবিং দৈর্ঘ্য | একক র্যান্ডম, ডাবল র্যান্ডম, স্ট্যান্ডার্ড এবং কাট দৈর্ঘ্য টিউব |
| ASME SB338 টাইটানিয়াম অ্যালয় গ্রেড 5 টিউবিং ফিনিশ | পালিশ, এপি (অ্যানিলড এবং পিকল্ড), বিএ (উজ্জ্বল এবং অ্যানিলড), এমএফ |
| ফর্ম | 'ইউ' বাঁকানো, ফাঁপা, হাইড্রোলিক, LSAW, বয়লার, স্ট্রেইট টিউব, টিউব কয়েল, গোলাকার, আয়তক্ষেত্রাকার, বর্গক্ষেত্র ইত্যাদি |
| টাইটানিয়াম UNS R56400 টিউবিং এর প্রকারভেদ | বিজোড়, ERW, EFW, ঢালাই, তৈরি টিউব/টিউবিং |
| টাইটানিয়াম UNS R56400 টিউব শেষ | প্লেইন এন্ড, বেভেলড এন্ড, ট্রেডেড টিউব |
| চিহ্নিত করা | সমস্ত ASTM B338 Titanium Gr 5 টিউবিং নিম্নলিখিত হিসাবে চিহ্নিত করা হয়েছে: স্ট্যান্ডার্ড, গ্রেড, OD, বেধ, দৈর্ঘ্য, তাপ সংখ্যা (বা গ্রাহকের অনুরোধ অনুযায়ী।) |
| টাইটানিয়াম গ্রেড 5 টিউবের প্রয়োগ ও ব্যবহার | অয়েল টিউব, গ্যাস টিউব, ফ্লুইড টিউব, বয়লার টিউব, হিট এক্সচেঞ্জার টিউব, |
| মূল্য সংযোজন সেবা | প্রয়োজনীয় আকার এবং দৈর্ঘ্য অনুযায়ী আঁকুন এবং সম্প্রসারণ করুন, পোলিশ (ইলেক্ট্রো এবং বাণিজ্যিক) অ্যানিলড এবং পিকল্ড বেন্ডিং, মেশিনিং ইত্যাদি। |
| বিশেষজ্ঞ | ASTM B338 টাইটানিয়াম Gr 5 ক্যাপিলারি টিউব এবং অন্যান্য অদ্ভুত আকার Gr 5 অ্যালয় হিট এক্সচেঞ্জার এবং কনডেন্সার টিউব |
| পরীক্ষণ সনদ | প্রস্তুতকারকের পরীক্ষার শংসাপত্র সরকার থেকে ল্যাবরেটরি টেস্ট সার্টিফিকেটঅনুমোদিত ল্যাব। তৃতীয় পক্ষ পরিদর্শন অধীনে |
|
|
|
|
এছাড়াও আমরা কাট, থ্রেড এবং গ্রুভ করতে পারি।5 আপনার স্পেসিফিকেশন পূরণের জন্য খাদ টিউব.টাইটানিয়াম গ্রেড 5 টিউব মাত্রা ANSI/ ASME B36.10, B36.19, B2.1 |
|
টাইটানিয়াম হল 1950-এর দশকে বিকশিত একটি গুরুত্বপূর্ণ কাঠামোগত ধাতু, যা তাদের উচ্চ শক্তি, ভাল জারা প্রতিরোধের এবং উচ্চ তাপ প্রতিরোধের কারণে বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।প্রথম ব্যবহারিক টাইটানিয়াম খাদ হল Ti-6Al-4V খাদ যা 1954 সালে সফলভাবে বিকশিত হয়েছিল। এর তাপ প্রতিরোধের, শক্তি, প্লাস্টিকতা, বলিষ্ঠতা, গঠনযোগ্যতা, জোয়ারযোগ্যতা, জারা প্রতিরোধের এবং জৈব সামঞ্জস্যতার কারণে।এটি টাইটানিয়াম খাদ শিল্পে ফ্ল্যাগশিপ খাদ হয়ে উঠেছে, এবং ব্যবহৃত এই খাদটির পরিমাণ সমস্ত টাইটানিয়াম খাদের 75% থেকে 85% এর জন্য দায়ী।অন্যান্য অনেক টাইটানিয়াম খাদকে Ti-6Al-4V সংকর ধাতুর পরিবর্তন হিসাবে গণ্য করা যেতে পারে।
অ্যাপ্লিকেশন
