ASME SB725 UNS N04400 Monel 400 নিকেল কপার অ্যালয় ওয়েল্ডেড পাইপ
পণ্যের সংক্ষিপ্ত বিবরণ
ASME SB725 UNS N04400 ওয়েল্ডেড পাইপ হল একটি নিকেল-কপার অ্যালয় পাইপ যা Monel 400 / UNS N04400 উপাদান থেকে তৈরি।
পণ্যটি পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে যেখানে ক্ষয়কারী পরিষেবা এবং যান্ত্রিক প্রয়োগের জন্য একটি নিকেল-কপার অ্যালয় নির্দিষ্ট করা হয়েছে। ASTM B725 UNS N04400 থেকে তৈরি ওয়েল্ডেড পাইপকে অন্তর্ভুক্ত করে এবং ওয়েল্ডেড এবং অ্যানিলড বা ওয়েল্ডেড এবং স্ট্রেস-রিলিভড অবস্থায় সরবরাহ নির্দিষ্ট করে।
পাইপটি কাস্টমাইজড বাইরের ব্যাস, প্রাচীরের পুরুত্ব, দৈর্ঘ্য, পাইপের শেষ কনফিগারেশন, তাপ চিকিত্সার অবস্থা এবং প্রযোজ্য মান এবং প্রকল্পের স্পেসিফিকেশন অনুসারে পরিদর্শন প্রয়োজনীয়তা সহ সরবরাহ করা যেতে পারে।
উপাদান এবং মান
ASME SB725 / ASTM B725
উপাদানের মান: ASME SB725 / ASTM B725
উপাদানের গ্রেড: UNS N04400
অ্যালয়: Monel 400
উপাদানের প্রকার: নিকেল-কপার অ্যালয়
পণ্যের প্রকার: ওয়েল্ডেড পাইপ
উৎপাদন: ফর্মিং + ওয়েল্ডিং + হিট ট্রিটমেন্ট
ASTM B725 বিশেষভাবে ওয়েল্ডেড নিকেল এবং নিকেল-কপার অ্যালয় পাইপ অন্তর্ভুক্ত করে, যার মধ্যে UNS N04400 রয়েছে। মানটি সাধারণ ক্ষয়কারী পরিষেবা এবং যান্ত্রিক প্রয়োগের জন্য উদ্দিষ্ট পাইপকে অন্তর্ভুক্ত করে।
UNS N04400 / Monel 400
নিকেল-কপার অ্যালয়
UNS N04400 সাধারণত Monel 400 নামে পরিচিত, একটি নিকেল-কপার অ্যালয়।
উপাদানের গঠন উচ্চ নিকেল সামগ্রী এবং প্রায় 28.0–34.0% কপার পরিসীমা দ্বারা চিহ্নিত করা হয়, অন্যান্য উপাদানগুলি প্রযোজ্য স্পেসিফিকেশন অনুসারে নিয়ন্ত্রিত হয়। বর্তমান পণ্য পৃষ্ঠা নিকেলকে ≥63.0% এবং কপারকে 28.0–34.0% এ তালিকাভুক্ত করে।
সাধারণ রাসায়নিক গঠন
| উপাদান |
UNS N04400 প্রয়োজনীয়তা |
| Ni |
≥ 63.0% |
| Cu |
28.0–34.0% |
| Fe |
≤ 2.5% |
| Mn |
≤ 2.0% |
| Si |
≤ 0.5% |
| C |
≤ 0.30% |
| S |
≤ 0.024% |
সঠিক গ্রহণযোগ্য মানগুলি সর্বদা ASTM B725 / ASME SB725 এবং ক্রয় স্পেসিফিকেশনের প্রযোজ্য সংস্করণের অনুসরণ করা উচিত।
ওয়েল্ডেড পাইপ উৎপাদন
স্ট্রিপ ফর্মিং
নিকেল-কপার অ্যালয় স্ট্রিপ নিয়ন্ত্রিত মাত্রায় একটি নলাকার পাইপের আকারে গঠিত হয়।
লংগিটিউডিনাল ওয়েল্ডিং
লংগিটিউডিনাল সিম নিকেল-কপার অ্যালয়ের জন্য উপযুক্ত একটি নিয়ন্ত্রিত ওয়েল্ডিং প্রক্রিয়া ব্যবহার করে ওয়েল্ড করা হয়।
ASTM B725 পণ্যটি বিশেষভাবে একটি ওয়েল্ডেড পাইপ, যা এটিকে অন্যান্য ASTM/ASME স্পেসিফিকেশন দ্বারা আচ্ছাদিত সীমাহীন UNS N04400 পাইপ পণ্য থেকে আলাদা করে।
তাপ চিকিত্সা
প্রযোজ্য সরবরাহ শর্ত অনুসারে, পাইপ সরবরাহ করা যেতে পারে:
- ওয়েল্ডেড এবং অ্যানিলড
- ওয়েল্ডেড এবং স্ট্রেস রিলিজড
নির্দিষ্ট তাপ চিকিত্সার শর্ত ক্রয় অর্ডারে উল্লেখ করা উচিত এবং প্রযোজ্য স্পেসিফিকেশনের সাথে যাচাই করা উচিত।
উপলভ্য স্পেসিফিকেশন
বর্তমান পণ্যের তথ্য নিম্নলিখিত উপলব্ধ পরিসীমা তালিকাভুক্ত করে:
| প্যারামিটার |
স্পেসিফিকেশন |
| মান |
ASTM B725 / ASME SB725 |
| গ্রেড |
UNS N04400 |
| অ্যালয় |
Monel 400 |
| পাইপের প্রকার |
ওয়েল্ডেড |
| OD |
1/2"–24" |
| প্রাচীরের পুরুত্ব |
SCH 5S থেকে SCH XXS |
| দৈর্ঘ্য |
SRL / DRL / কাট দৈর্ঘ্য |
| পাইপের শেষ |
প্লেইন এন্ড / বেভেল্ড এন্ড |
| NDT |
UT / RT / PT / PMI |
তালিকাভুক্ত OD এবং সময়সূচী পরিসীমা বর্তমান পণ্যের ডেটার উপর ভিত্তি করে; প্রযোজ্য B725 মাত্রিক প্রয়োজনীয়তা এবং প্রকল্পের স্পেসিফিকেশনের বিপরীতে প্রকৃত উপলব্ধ আকার নিশ্চিত করা উচিত।
ASTM B725 30-ইঞ্চি পর্যন্ত নামমাত্র পাইপের আকারের মধ্যে শিডিউল 5S, 10S এবং 40S সনাক্ত করে, অন্যান্য মাত্রাগুলি সম্ভব যখন স্পেসিফিকেশন প্রয়োজনীয়তা পূরণ করা হয়।
যান্ত্রিক বৈশিষ্ট্য
পণ্য পৃষ্ঠার জন্য, আমি সুপারিশ করি মান ন্যূনতম মানগুলিকে সাধারণ "শিল্প রেফারেন্স মান" এর সাথে মিশ্রিত না করার জন্য।
বর্তমান পৃষ্ঠা অ্যানিলড উপাদানের জন্য নিম্নলিখিত রেফারেন্স দেয়:
| শর্ত |
টান শক্তি |
ফলন শক্তি |
দীর্ঘীকরণ |
| অ্যানিলড |
≥480 MPa |
≥195 MPa OD ≤127 মিমি এর জন্য |
≥35% |
| অ্যানিলড |
≥480 MPa |
≥170 MPa OD >127 মিমি এর জন্য |
≥35% |
| স্ট্রেস রিলিজড |
≥585 MPa |
≥380 MPa |
≥15% |
এই মানগুলি বিদ্যমান পণ্য পৃষ্ঠায় উপস্থাপন করা হয়, তবে চূড়ান্ত ওয়েবসাইটের জন্য আমি এগুলিকে স্পষ্টভাবে লেবেল করার সুপারিশ করি ASME SB725 নির্দিষ্ট যান্ত্রিক প্রয়োজনীয়তা, সঠিক প্রযোজ্য সংস্করণ এবং পণ্যের আকার পরীক্ষা করার পরে।
ক্ষয়কারী পরিষেবা
সামুদ্রিক পরিষেবা
Monel 400 তার নিকেল-কপার গঠন এবং ক্ষয় আচরণের কারণে সামুদ্রিক এবং সমুদ্র-সম্পর্কিত সরঞ্জামের সাথে ব্যাপকভাবে যুক্ত।
সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
- সমুদ্রের জল পাইপিং
- সামুদ্রিক প্রক্রিয়া পাইপিং
- সমুদ্রের জল শীতলীকরণ ব্যবস্থা
- সামুদ্রিক হিট এক্সচেঞ্জার
- অফশোর সরঞ্জাম
তবে, প্রকৃত উপাদানের উপযুক্ততা নির্ধারণ করা উচিত সমুদ্রের জলের রসায়ন, তাপমাত্রা, বেগ, অক্সিজেনের পরিমাণ এবং নকশার শর্তাবলীঅনুসারে, কেবল এই অ্যালয়টি সমস্ত সামুদ্রিক পরিবেশের জন্য উপযুক্ত বলে বলার পরিবর্তে।
রাসায়নিক এবং পেট্রোকেমিক্যাল অ্যাপ্লিকেশন
UNS N04400 নির্দিষ্ট হ্রাসকারী এবং ক্ষয়কারী রাসায়নিক পরিবেশের জন্য বিবেচনা করা যেতে পারে।
সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
- রাসায়নিক প্রক্রিয়াকরণ পাইপিং
- হাইড্রফ্লুরিক অ্যাসিড-সম্পর্কিত সরঞ্জাম
- পেট্রোকেমিক্যাল প্রক্রিয়াকরণ
- ক্ষয়কারী তরল পাইপিং
- শিল্প রাসায়নিক সরঞ্জাম
বিদ্যমান পণ্যের তথ্য নির্দিষ্টভাবে HF অ্যালকাইলেশন, রাসায়নিক প্রক্রিয়াকরণ এবং সামুদ্রিক প্রকৌশলকে লক্ষ্যযুক্ত অ্যাপ্লিকেশনগুলির মধ্যে চিহ্নিত করে।
তেল ও গ্যাস অ্যাপ্লিকেশন
তেল ও গ্যাস প্রকল্পের জন্য, পণ্যটিকে ক্ষয়কারী-পরিষেবা পাইপিং এর চারপাশে স্থাপন করা যেতে পারে, কেবল "তেল ও গ্যাস পাইপ" বলার পরিবর্তে।
সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
- প্রক্রিয়া পাইপিং
- ক্ষয়কারী তরল পরিবহন
- অফশোর পাইপিং
- রাসায়নিক ইনজেকশন সিস্টেম
- বিশেষায়িত প্রক্রিয়া সরঞ্জাম
টক পরিষেবা বা অন্যান্য অত্যন্ত নির্দিষ্ট তেল ও গ্যাস অবস্থার জন্য, উপাদানের নির্বাচন প্রযোজ্য প্রকল্পের স্পেসিফিকেশন এবং টক-পরিষেবা প্রয়োজনীয়তার বিপরীতে যাচাই করা উচিত।
পরিদর্শন এবং পরীক্ষা
উপলভ্য পরিদর্শন বিকল্পগুলির মধ্যে অন্তর্ভুক্ত থাকতে পারে:
মাত্রিক পরিদর্শন

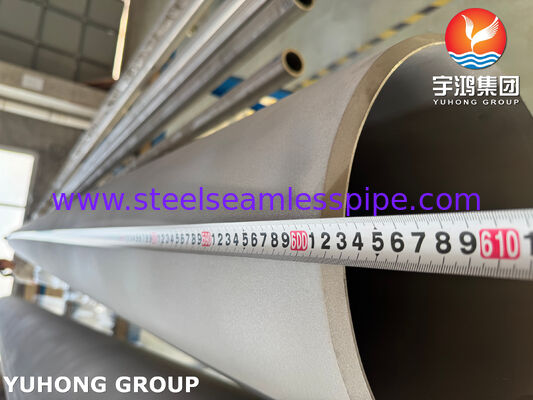

- বাইরের ব্যাস

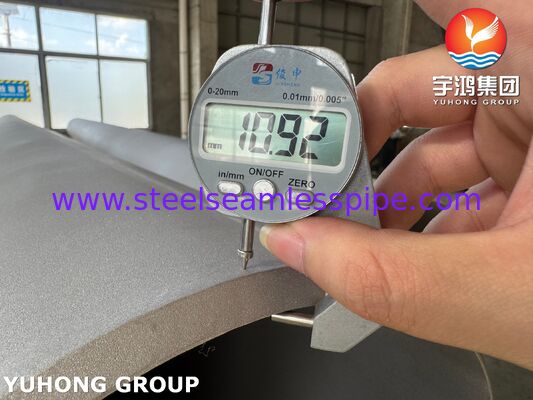

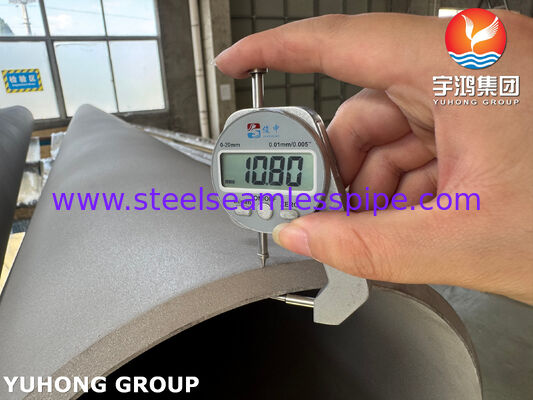

- প্রাচীরের পুরুত্ব
- দৈর্ঘ্য
- গোলত্ব
- সোজা
- পাইপের শেষ মাত্রা
ওয়েল্ড পরিদর্শন
ক্রয় স্পেসিফিকেশনের উপর নির্ভর করে:
- রেডিওগ্রাফিক টেস্টিং (RT)
- আল্ট্রাসনিক টেস্টিং (UT)
- লিকুইড পেনিট্রান্ট টেস্টিং (PT)
উপাদান যাচাইকরণ
- রাসায়নিক গঠন
- যান্ত্রিক বৈশিষ্ট্য
- PMI

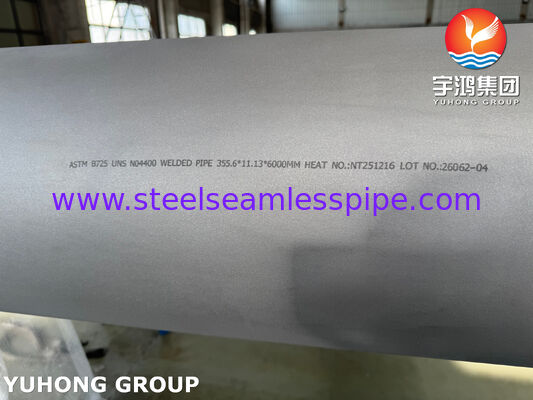

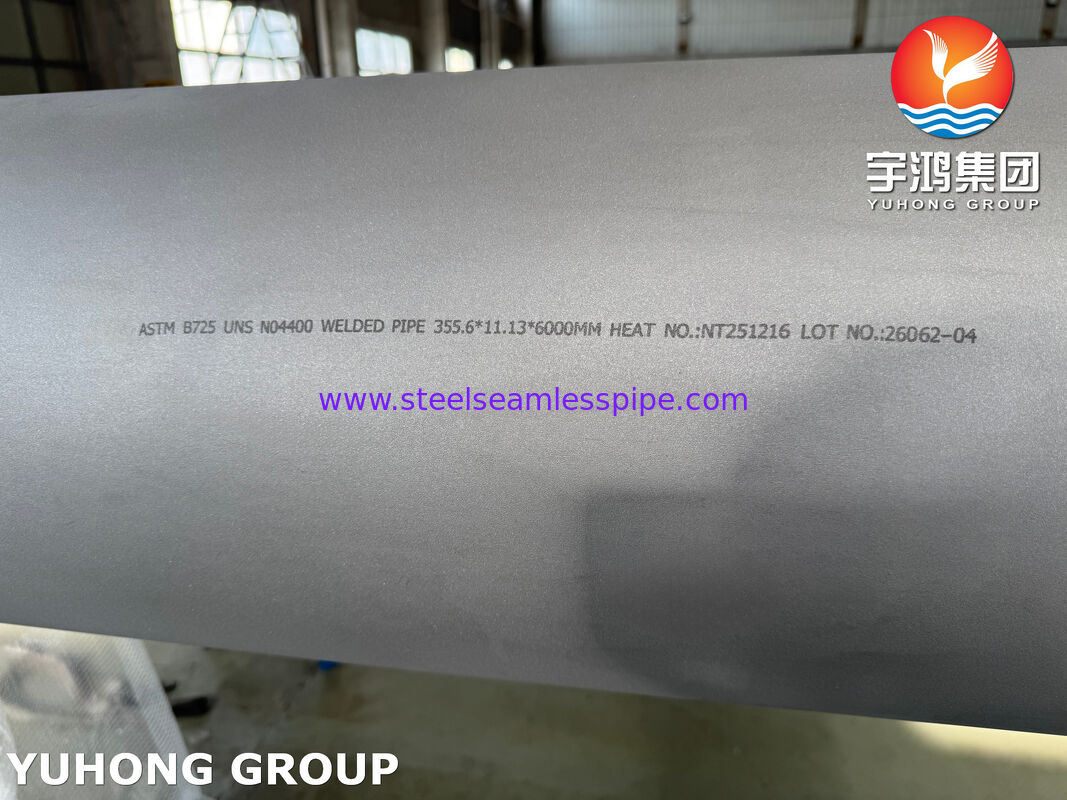

- হিট নম্বর ট্রেসেবিলিটি
বিদ্যমান পণ্যের ডেটা UT, RT, PT এবং PMI কে উপলব্ধ NDT/পরিদর্শন বিকল্প হিসাবে তালিকাভুক্ত করে।
পৃষ্ঠ এবং পাইপের শেষ
পাইপের শেষ
উপলভ্য কনফিগারেশন:
পৃষ্ঠ
চূড়ান্ত পৃষ্ঠের অবস্থা নির্দিষ্ট করা যেতে পারে অনুসারে:
- উৎপাদন অবস্থা
- তাপ চিকিত্সা
- পরিষ্কারের প্রয়োজনীয়তা
- প্রকল্প স্পেসিফিকেশন
নিকেল অ্যালয় ওয়েল্ডেড পাইপের জন্য, পৃষ্ঠ এবং ওয়েল্ড-এলাকা পরিদর্শন প্রয়োজনীয়তাগুলি সাধারণ পাইপের পৃষ্ঠের অবস্থা থেকে আলাদাভাবে উল্লেখ করা উচিত।
গুণমান নিয়ন্ত্রণ
উৎপাদন এবং পরিদর্শন প্রক্রিয়া অন্তর্ভুক্ত করতে পারে:
- কাঁচামাল যাচাইকরণ
- হিট নম্বর ট্রেসেবিলিটি
- স্ট্রিপ/প্লেট মাত্রিক পরিদর্শন
- ফর্মিং পরিদর্শন
- ওয়েল্ড সিম পরিদর্শন
- তাপ চিকিত্সা যাচাইকরণ
- মাত্রিক পরিদর্শন
- NDT
- PMI যখন নির্দিষ্ট করা হয়
- চূড়ান্ত ডকুমেন্টেশন
পরিদর্শন পরিধি প্রযোজ্য ASME SB725 প্রয়োজনীয়তা এবং গ্রাহকের ক্রয় অর্ডারের সাথে মিলানো উচিত।
