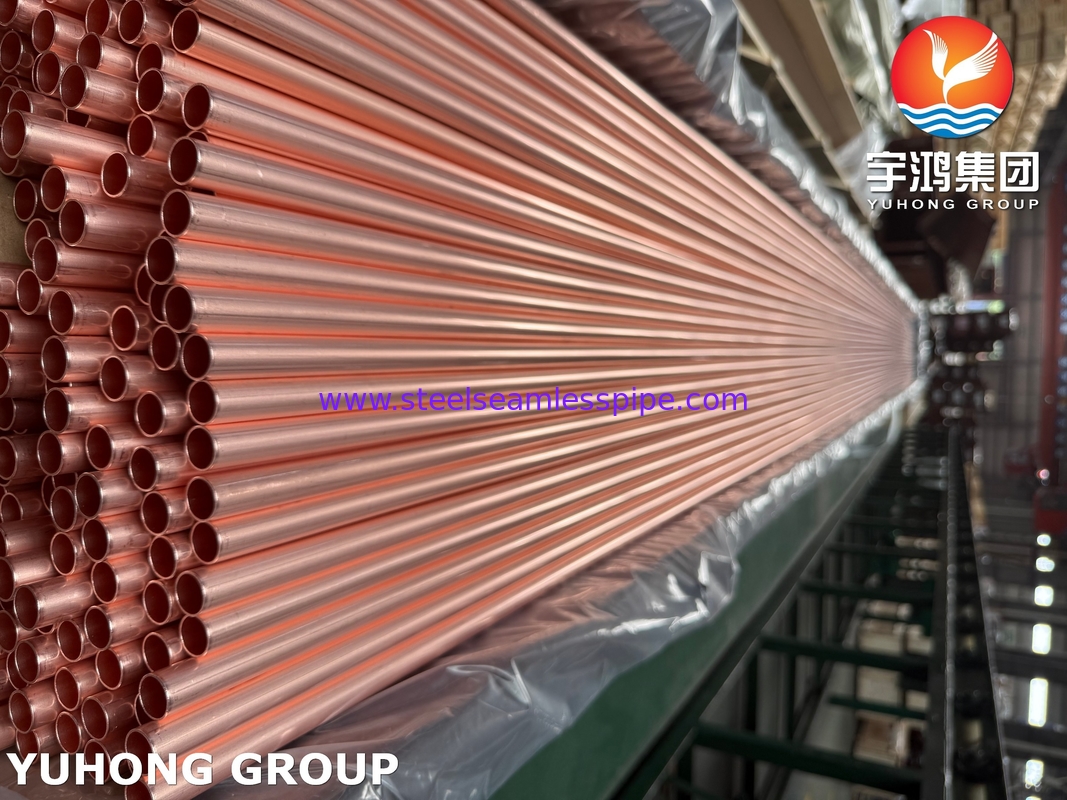

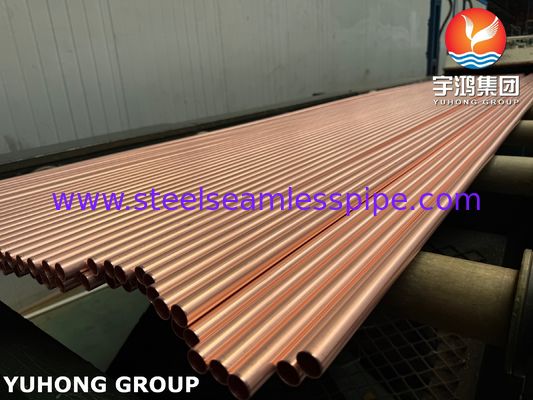

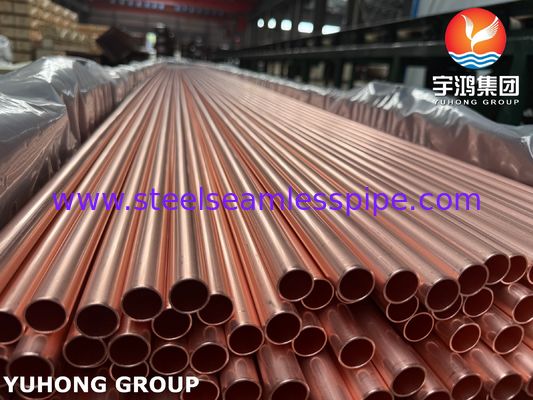

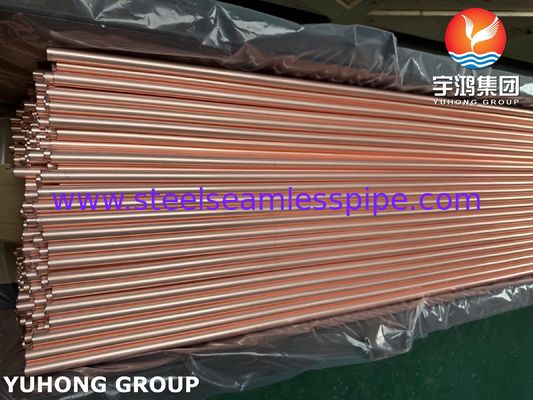

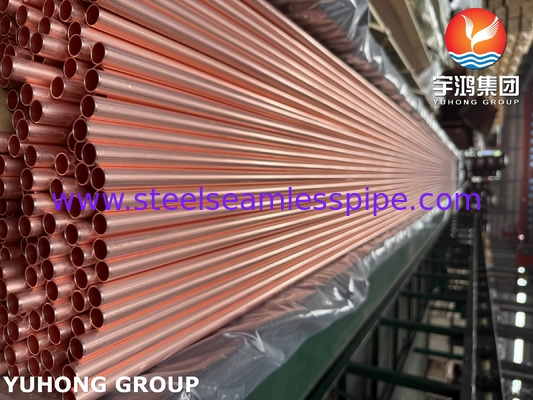

ASTM B111 / ASME SB111 C12200 কনডেনসার হিট এক্সচেঞ্জারের জন্য তামার টিউব

কন্ডেন্সার এবং হিট এক্সচেঞ্জার অ্যাপ্লিকেশনের জন্য ASTM B111 / ASME SB111 C12200 কপার টিউব

ASTM B111 হল আমেরিকান সোসাইটি ফর টেস্টিং অ্যান্ড ম্যাটেরিয়ালস দ্বারা তৈরি একটি স্ট্যান্ডার্ড, যা বিশেষভাবে কন্ডেন্সার, বাষ্পীভবনকারী এবং হিট এক্সচেঞ্জারের উৎপাদনে ব্যবহৃত বিজোড় তামা এবং তামা খাদ টিউবগুলির রাসায়নিক গঠন, যান্ত্রিক বৈশিষ্ট্য, মাত্রিক সহনশীলতা, নন-ডিসট্রাকটিভ টেস্টিং, হাইড্রোস্ট্যাটিক টেস্টিং এবং অন্যান্য দিকগুলির জন্য প্রযুক্তিগত প্রয়োজনীয়তা উল্লেখ করে।C12200 হল এই স্ট্যান্ডার্ডের অধীনে নির্দিষ্ট একটি নির্দিষ্ট তামা খাদ গ্রেড, যা ফসফরাস ডিঅক্সিডাইজড তামার অন্তর্গত, যা একটি কম অবশিষ্ট ফসফরাস অক্সিজেন মুক্ত তামা।

কেন ASTM B111 C12200 কপার টিউব হিট এক্সচেঞ্জ শিল্পে ব্যাপকভাবে ব্যবহৃত হয়?

• চমৎকার তাপ পরিবাহিতা:তামার তাপ পরিবাহিতা চমৎকার, যা রৌপ্যের পরেই, যেখানে C12200 কপার টিউবের খুব উচ্চ তাপ পরিবাহিতা সহগ রয়েছে (প্রায় 391 W/m · K), যা এটিকে কন্ডেন্সার এবং হিট এক্সচেঞ্জ টিউবের মতো তাপ বিনিময় টিউব তৈরির মূল সুবিধা, যা দক্ষতার সাথে তাপ স্থানান্তর করতে সক্ষম করে।
• ভালো জারা প্রতিরোধ ক্ষমতা:C12200 কপার টিউব শুধুমাত্র ভালো জারা প্রতিরোধ ক্ষমতা সম্পন্নই নয়, এটি তাজা জল এবং বাষ্প ঘনীভূত জলে চমৎকার কর্মক্ষমতা বজায় রাখতে পারে, তবে এটি জিঙ্ক অপসারণ জারা এবং স্ট্রেস জারা ক্র্যাকিংয়ের বিরুদ্ধেও ভালো প্রতিরোধ ক্ষমতা রাখে, যা উভয়ই ফসফরাস উপাদানের কারণে। জিঙ্ক অপসারণ জারা প্রতিরোধ ক্ষমতা হল C12200-এর মতো ফসফরাসযুক্ত ডিঅক্সিডাইজড তামার একটি উল্লেখযোগ্য সুবিধা, যা C10200/C10100-এর মতো অক্সিজেন মুক্ত তামার তুলনায়। লবণাক্ত জল, সমুদ্রের জল বা নির্দিষ্ট জল চিকিত্সা রাসায়নিকগুলিতে দ্রবীভূত অক্সিজেন এবং কার্বন ডাই অক্সাইডযুক্ত পরিবেশে, সাধারণ কপার নিকেল টিউবগুলি জিঙ্কের নির্বাচনী দ্রবীভবনের কারণে জিঙ্ক অপসারণের প্রবণতা দেখায়, যা ছিদ্রযুক্ত এবং ভঙ্গুর তামার কাঠামো রেখে যায়। C12200-এর ফসফরাস কার্যকরভাবে এই জারা রূপটি ঘটা থেকে প্রতিরোধ করতে পারে, এছাড়াও অ্যামোনিয়ার মতো নির্দিষ্ট মিডিয়ার পরিবেশে তামার পাইপের স্ট্রেস জারা ক্র্যাকিং প্রতিরোধ ক্ষমতা উন্নত করে।
• ভালো ওয়েল্ডিং এবং ব্রেজিং কর্মক্ষমতা:ফসফরাসের উপস্থিতি কপার টিউবগুলির ওয়েল্ডিং এবং ব্রেজিং কর্মক্ষমতা উন্নত করে, যা হিট এক্সচেঞ্জার তৈরির সময় টিউব প্লেট সংযোগ করা সহজ করে তোলে।

• ভালো যান্ত্রিক এবং প্রক্রিয়াকরণ বৈশিষ্ট্য:C12200 কপার টিউবগুলিতে পর্যাপ্ত শক্তি, কঠোরতা এবং নমনীয়তা রয়েছে, যা তাদের বাঁকানো, প্রসারিত করা এবং ইনস্টলেশন প্রয়োজনীয়তা পূরণের জন্য আকার দেওয়া সহজ করে তোলে।

• ভালো নমনীয়তা এবং দৃঢ়তা:C12200 কপার টিউব কম তাপমাত্রাতেও ভালো দৃঢ়তা বজায় রাখতে পারে।

• পরিবাহিতা:ফসফরাস অমেধ্যের উপস্থিতির কারণে, যদিও C12200 কপার টিউবের পরিবাহিতা C10200/C10100-এর মতো অক্সিজেন মুক্ত তামার চেয়ে সামান্য কম, তবুও এর পরিবাহিতা খুব বেশি, প্রায় 85-90% IACS, যা বৃহৎ সংখ্যক তাপ বিনিময় অ্যাপ্লিকেশনের চাহিদা মেটাতে যথেষ্ট।

ASTM B111 C12200 কপার টিউবের রাসায়নিক গঠনগঠন

ASTM B111 C12200 কপার টিউব এবং অন্যান্য কপার টিউবের মধ্যে পার্থক্য কী?

• C11000 (ETP কপার ইলেক্ট্রোলাইটিক টাফ কপার)-এর সাথে তুলনা: C11000-এর উচ্চ অক্সিজেন উপাদান রয়েছে (0.02% -0.04%), যা হাইড্রোজেন-এর মতো হ্রাসকারী পরিবেশে হাইড্রোজেন ভঙ্গুরতা সৃষ্টি করতে পারে এবং এর জিঙ্ক অপসারণ জারা প্রতিরোধ ক্ষমতা C12200-এর মতো ভালো নয়। C12200, ডিঅক্সিডেশন চিকিত্সার কারণে, হাইড্রোজেন ভঙ্গুরতার সমস্যাগুলি এড়িয়ে যায় এবং জিঙ্ক অপসারণের বিরুদ্ধে ভালো প্রতিরোধ ক্ষমতা রাখে, যা এটিকে কন্ডেন্সার টিউবগুলির জন্য একটি ভালো পছন্দ করে তোলে।
• C10200/C10100 (অক্সিজেন মুক্ত কপার)-এর সাথে তুলনা:অক্সিজেন মুক্ত তামার সর্বোচ্চ বৈদ্যুতিক এবং তাপ পরিবাহিতা রয়েছে, প্রায় 100% IACS, এবং হাইড্রোজেন ভঙ্গুরতার বিরুদ্ধে ভালো প্রতিরোধ ক্ষমতা রয়েছে, তবে এর জিঙ্ক অপসারণ জারা প্রতিরোধ ক্ষমতা C12200-এর মতো ভালো নয়। C10200/C10100 অক্সিজেন মুক্ত তামা সাধারণত বেশি ব্যয়বহুল এবং সাধারণত এমন পরিস্থিতিতে ব্যবহৃত হয় যেখানে কন্ডাক্টরগুলির জন্য উচ্চ পরিবাহিতা প্রয়োজন বা হাইড্রোজেন ভঙ্গুরতার প্রতি অত্যন্ত সংবেদনশীল পরিবেশে।
• কপার-নিকেল খাদ টিউবগুলির সাথে তুলনা (যেমন নৌ-পিতল C44300, C68700 অ্যালুমিনিয়াম পিতল, CuNi 70/30, CuNi 90/10):এই খাদ কপার টিউবগুলির সমুদ্রের জলে বা আরও কঠোর পরিবেশে ভালো জারা প্রতিরোধ ক্ষমতা রয়েছে, বিশেষ করে ক্ষয় জারা প্রতিরোধ ক্ষমতা এবং সমুদ্রের জলের জারা প্রতিরোধের ক্ষেত্রে, তবে C12200-এর চেয়ে কম তাপ পরিবাহিতা এবং উচ্চ উত্পাদন খরচ রয়েছে। C12200 তাজা জল, লবণাক্ত জল বা অপেক্ষাকৃত হালকা সমুদ্রের জলের পরিবেশে আরও সাশ্রয়ী।

ASTM B111 C12200 কপার টিউবগুলি প্রধানত কোন শিল্পে ব্যবহৃত হয়?

• বিদ্যুৎ কেন্দ্রের কন্ডেন্সার: এটি ASTM B111 C12200 কপার টিউবগুলির বৃহত্তম এবং সবচেয়ে ক্লাসিক অ্যাপ্লিকেশন, যা প্রধানত টারবাইন থেকে নির্গত বাষ্প ঘনীভূত করতে এবং ফেরত পাঠাতে ব্যবহৃত হয়।

• জাহাজ কন্ডেন্সার এবং হিট এক্সচেঞ্জার: ASTM B111 C12200 কপার টিউবগুলি জাহাজের পাওয়ার প্ল্যান্টগুলিতে ঘনীভবন এবং বিভিন্ন কুলিং সিস্টেমের জন্য ব্যবহার করা যেতে পারে।

• পেট্রোকেমিক্যাল, রাসায়নিক এবং শিল্প প্রক্রিয়াকরণে হিট এক্সচেঞ্জার: ASTM B111 C12200 প্রক্রিয়া তরল, গরম করার মাধ্যম ইত্যাদি ঠান্ডা করার জন্য ব্যবহার করা যেতে পারে।

• HVAC সিস্টেমে বাষ্পীভবনকারী এবং কন্ডেন্সার, বিশেষ করে চিলার এবং বৃহৎ সিস্টেমে।

• রেফ্রিজারেশন সরঞ্জাম: যেমন বৃহৎ কোল্ড স্টোরেজ এবং শিল্প রেফ্রিজারেশন মেশিনের জন্য তাপ বিনিময় উপাদান।

• অন্যান্য তাপ বিনিময় অ্যাপ্লিকেশন যার জন্য উচ্চ তাপ পরিবাহিতা, জারা প্রতিরোধ ক্ষমতা এবং ভালো গঠনযোগ্যতা প্রয়োজন।

সংক্ষিপ্তসার:

ASTM B111 C12200 (DHP ফসফরাস ডিঅক্সিডাইজড কপার) বিজোড় কপার টিউব সাশ্রয়ী এবং চমৎকার তাপ পরিবাহিতা, উচ্চ বিশুদ্ধতা এবং জৈবিক জড়তা, চমৎকার নমনীয়তা এবং গঠনযোগ্যতা রয়েছে এবং হাইড্রোজেন রোগের কোনো ঝুঁকি নেই, যা এটিকে রেফ্রিজারেশন সিস্টেম, পানীয় জল ব্যবস্থা, নিম্ন-চাপ গরম করার ব্যবস্থা এবং সাধারণ শিল্প হিট এক্সচেঞ্জারে ব্যাপকভাবে ব্যবহার করে যা নন-কোরোসিভ মাধ্যম পরিচালনা করে।

তবে, ASTM B111 C12200-এর ক্ষয় জারা প্রতিরোধ ক্ষমতা এবং ডিজিঙ্কফিকেশন জারা প্রতিরোধ ক্ষমতা খুবই দুর্বল এবং এর যান্ত্রিক শক্তি কম। অতএব, ASTM B111 C12200 বিজোড় কপার টিউব ব্যবহার করার সময়, এর ব্যবহারের পরিবেশ কঠোরভাবে সীমিত করা প্রয়োজন, যেমন পরিষ্কার জল, নন-অক্সিডাইজিং তরল, কঠিন কণা নেই, কম প্রবাহের হার, ক্লোরাইড আয়ন নেই, অ্যামোনিয়া নেই ইত্যাদি। একবার এই সীমা অতিক্রম করা হলে, বা ক্লোরাইড আয়ন বা উচ্চ প্রবাহের হার দেখা দিলে, অ্যালুমিনিয়াম পিতল (C68700), নৌ পিতল (C44300) বা কপার-নিকেল খাদ (C70600, C71500) ব্যবহার করতে হবে।
