১. বেস টিউব উপাদান: A106 Gr.B
স্ট্যান্ডার্ড: ASTM A106 / ASME SA106।
প্রকার: বিজোড় কার্বন ইস্পাত পাইপ।
গ্রেড: B (মধ্যবর্তী প্রসার্য/ফলন শক্তি)।
বৈশিষ্ট্য:
- উচ্চ তাপমাত্রায় ভালো শক্তি (~450°C / 840°F পর্যন্ত)।
- ভালো ঢালাইযোগ্যতা এবং গঠনযোগ্যতা।
- খরচ-সাশ্রয়ী।
- সীমাবদ্ধতা: সুরক্ষা ছাড়া উচ্চ তাপমাত্রায় ক্ষয় (জং ধরা) এবং জারণের (স্কেলিং) প্রবণতা; ক্ল্যাড বা প্রলেপ না করা হলে ক্ষয়কারী পরিবেশের জন্য উপযুক্ত নয়।

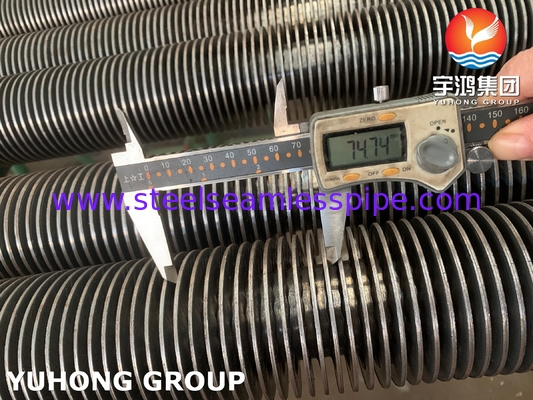

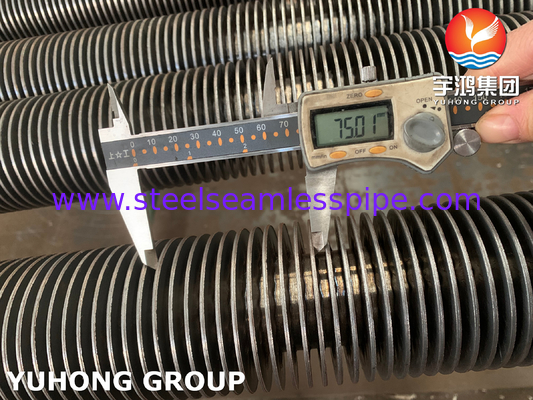

২. ফিন টাইপ: সলিড ফিন
গঠন:: ফিনগুলি কঠিন উপাদানের স্ট্রিপ থেকে তৈরি করা হয় (সাধারণত কার্বন ইস্পাত বা কখনও কখনও জারা প্রতিরোধের জন্য স্টেইনলেস স্টিল)।
সংযুক্তি: ফিনগুলি তাদের বেসে একটানা ঢালাই করা হয় (সাধারণত প্রতিরোধের ঢালাই, LFW, বা HFW) বেস টিউবের বাইরের পৃষ্ঠের সাথে। এটি একটি শক্তিশালী, ধাতুসংক্রান্ত বন্ধন তৈরি করে।
সুবিধা:
চমৎকার তাপ স্থানান্তর: সরাসরি ধাতু-থেকে-ধাতু যোগাযোগ খুব কম তাপ প্রতিরোধের ব্যবস্থা করে।
উচ্চ যান্ত্রিক শক্তি এবং স্থায়িত্ব: কম্পন, ক্ষয় এবং শারীরিক ক্ষতির প্রতিরোধী।
উচ্চ তাপমাত্রার জন্য ভালো: ঢালাই করা সংযোগ উচ্চ তাপমাত্রায় অখণ্ডতা বজায় রাখে।
পরিষ্কারযোগ্য: মসৃণ পৃষ্ঠতল এমবেডেড ফিনের তুলনায় সহজ পরিষ্কার/ঝাড়ু করার অনুমতি দেয়।
অসুবিধা::
এক্সট্রুডেড বা এমবেডেড ফিনের চেয়ে বেশি খরচ।
নিম্ন-প্রোফাইল ফিনের চেয়ে সামান্য বেশি চাপ হ্রাস।
৩. সামগ্রিক টিউব কনফিগারেশন: U-টাইপ

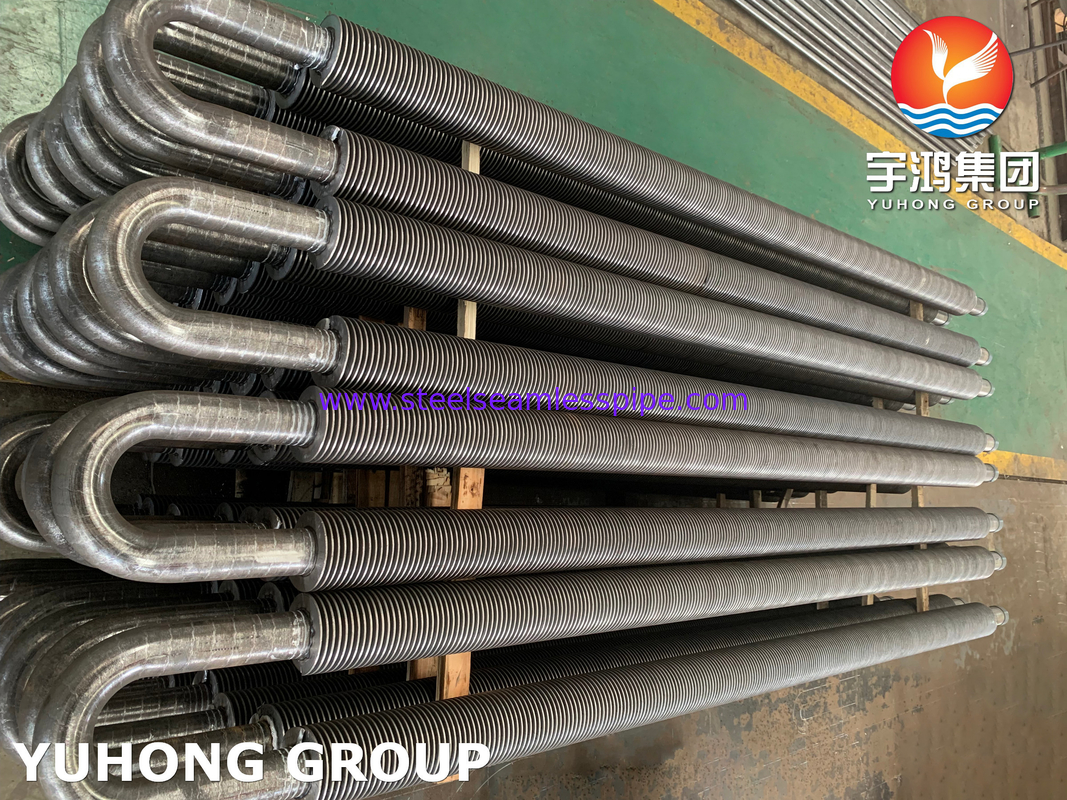

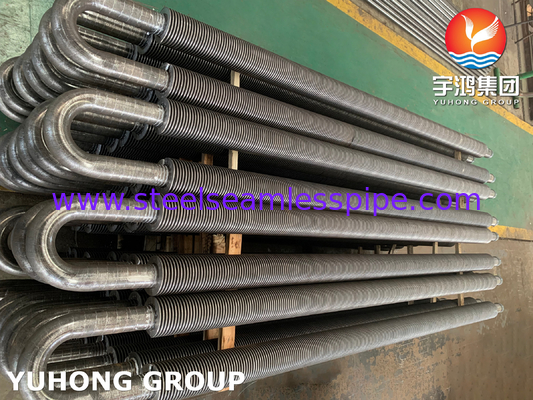

আকার: ফিনযুক্ত টিউব একটি টাইট "U" আকারে বাঁকানো হয় (180-ডিগ্রি বাঁক)।
উদ্দেশ্য:
তাপীয় প্রসারণ: টিউব বান্ডিলকে হিট এক্সচেঞ্জারের শেলের মধ্যে অবাধে প্রসারিত এবং সংকুচিত হতে দেয়, টিউবশীট বা টিউবের উপর অতিরিক্ত চাপ সৃষ্টি না করে।
বান্ডিল অপসারণ: পরিদর্শন, পরিষ্কার বা রক্ষণাবেক্ষণের জন্য শেলের বাইরে পুরো টিউব বান্ডিলটি টেনে বের করা সহজ করে।
একক টিউবশীট: শুধুমাত্র সোজা প্রান্তে একটি টিউবশীটের প্রয়োজন, যা সেই প্রান্তে হেডার/চ্যানেল বক্সের নকশাকে সহজ করে।
গঠন: ফিনগুলি সংযুক্ত হওয়ার পরে বাঁকানো প্রক্রিয়াটি ঘটে। ফিনগুলিকে ক্ষতিগ্রস্ত করা বা বাঁকের শীর্ষে ফিন-টিউব বন্ধনে আপস করা এড়াতে সতর্ক বাঁকানো সরঞ্জাম এবং কৌশল প্রয়োজন।
৪. সারসংক্ষেপ এবং সাধারণ অ্যাপ্লিকেশন:
একটি A106 Gr.B U-টাইপ সলিড ফিন টিউব হল একটি শক্তিশালী, উচ্চ-পারফরম্যান্স তাপ স্থানান্তর উপাদান যা চাহিদাপূর্ণ উচ্চ-তাপমাত্রা অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে তাপীয় প্রসারণ সমন্বয় এবং স্থায়িত্ব অত্যন্ত গুরুত্বপূর্ণ। এর মূল বৈশিষ্ট্যগুলি হল:
উচ্চ-তাপমাত্রা কার্বন ইস্পাত বেস: তাপ এবং চাপের অধীনে কাঠামোগত অখণ্ডতার জন্য।
টেকসই সলিড ঢালাই করা ফিন: বাতাস/গ্যাসে দক্ষ এবং নির্ভরযোগ্য তাপ স্থানান্তরের জন্য।
U-বাঁক কনফিগারেশন: চাপমুক্ত তাপীয় প্রসারণ এবং সহজ রক্ষণাবেক্ষণের জন্য।
সাধারণ অ্যাপ্লিকেশন:
হিট রিকভারি স্টিম জেনারেটর (HRSGs): গ্যাস টারবাইন নিষ্কাশন থেকে তাপ পুনরুদ্ধারকারী ইকোনোমাইজার, বাষ্পীভবনকারী এবং সুপারহিটার বিভাগ।
প্রসেস হিটার এবং ফার্নেস: ফ্লু গ্যাস থেকে প্রক্রিয়া তরলে তাপ স্থানান্তরকারী কনভেকশন বিভাগ।
বর্জ্য তাপ বয়লার: উচ্চ-তাপমাত্রা প্রক্রিয়া প্রবাহ থেকে তাপ পুনরুদ্ধার করা।
এয়ার হিটার / প্রিহিটার: নিষ্কাশন ফ্লু গ্যাস ব্যবহার করে দহন বায়ু গরম করা।
শেল ও টিউব এক্সচেঞ্জারে ফিনযুক্ত টিউব বান্ডিল: যেখানে গ্যাস শেলের পাশে থাকে এবং তাপীয় প্রসারণ উল্লেখযোগ্য।
গুরুত্বপূর্ণ বিবেচনা:
জারা: A106 Gr.B-এর আর্দ্রতা, অ্যাসিড বা সালফারযুক্ত পরিবেশে সুরক্ষার প্রয়োজন (যেমন, অ্যালুমিনাইজিংয়ের মতো আবরণ, স্টেইনলেস স্টিলের সাথে ফিনিং, শুকনো/নন-ক্ষয়কারী গ্যাসে অপারেটিং)।
জারণ: উচ্চ তাপমাত্রায় স্কেল তৈরি করবে; দীর্ঘমেয়াদী কর্মক্ষমতার জন্য বিবেচনা করা প্রয়োজন।
ফিন ঘনত্ব: প্রতি ইঞ্চি/মিটারে ফিনের সংখ্যা গ্যাস পরিচ্ছন্নতা (ফাউলিং সম্ভাবনা) এবং প্রয়োজনীয় তাপ স্থানান্তর বনাম চাপ হ্রাসের উপর ভিত্তি করে নির্বাচন করা হয়।

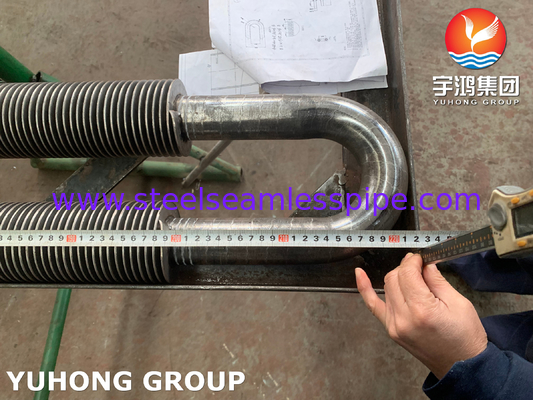

বাঁক ব্যাসার্ধ: U-বাঁকের আঁটসাঁটতা অত্যন্ত গুরুত্বপূর্ণ এবং হিট এক্সচেঞ্জার ডিজাইন এবং টিউব ব্যাস দ্বারা সংজ্ঞায়িত করা হয়।
