ASME এবং TEMA অনুযায়ী শেল এবং টিউব তাপ এক্সচেঞ্জার প্রস্তুতকারক, সমাবেশ এবং নকশা

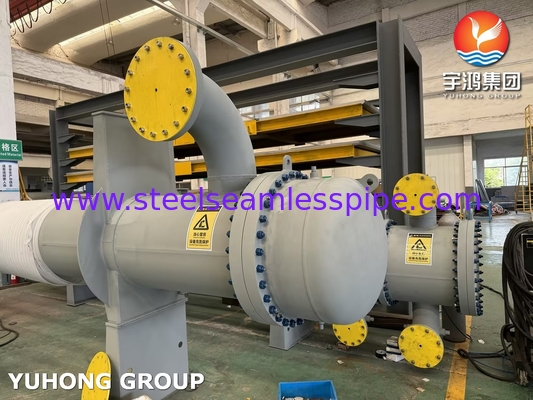

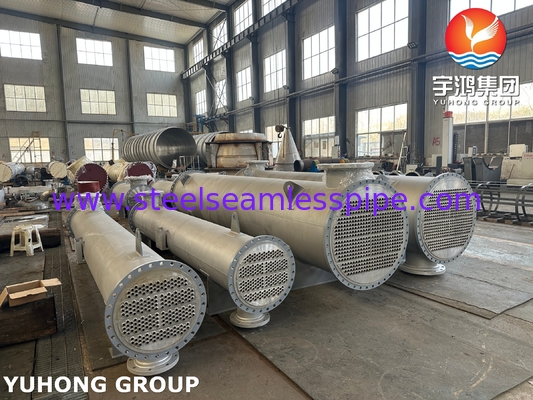

শেল এবং টিউব তাপ এক্সচেঞ্জার (এসটিএইচই) কী?
একটি শেল এবং টিউব তাপ এক্সচেঞ্জার (এসটিএইচই) তার দৃust়তা, বহুমুখিতা,এবং উচ্চ চাপ এবং তাপমাত্রা মোকাবেলা করার ক্ষমতা. এটি একটি শেল (একটি বড় চাপ জাহাজ) এর ভিতরে টিউবগুলির একটি বান্ডিল রয়েছে। একটি তরল টিউবগুলির মধ্য দিয়ে প্রবাহিত হয় (টিউব পাশ), এবং অন্যটি শেলের ভিতরে টিউবগুলির বাইরে প্রবাহিত হয় (শেল পাশ) ।টিউব দেয়ালের মাধ্যমে দুটি তরল মধ্যে তাপ স্থানান্তরিত হয়.
এসটিএইচই দুটি মূল মানদণ্ড দ্বারা নিয়ন্ত্রিত হয়ঃ
1.এএসএমই বয়লার অ্যান্ড প্রেসার ভাসেল কোড (বিপিভিসি), বিভাগ VIII, বিভাগ 1: চাপ ভাসেলের নিরাপত্তা নিশ্চিত করে।
2. টিইএমএ (টিউবুলার এক্সচেঞ্জার প্রস্তুতকারক সমিতি) মানঃ যান্ত্রিক নকশা, সহনশীলতা এবং উত্পাদন অনুশীলনগুলি সংজ্ঞায়িত করে।
ASME এবং TEMA অনুযায়ী মূল প্রযুক্তিগত বিবরণ
1. ডিজাইন স্ট্যান্ডার্ড
এএসএমই বিপিভিসি বিভাগ VIII, বিভাগ 1:
- চাপ সীমানা নকশা (শেল, টিউব শীট, চ্যানেল) জুড়ে।
- ন্যূনতম বেধ, ডোজল রিইনফোর্সমেন্ট এবং হাইড্রোস্ট্যাটিক টেস্টিং এর জন্য গণনা প্রয়োজন।
টিইএমএ মান (ক্লাস আর, সি, বি):
-ক্লাস R: গুরুতর পরিশোধক এবং প্রক্রিয়া অ্যাপ্লিকেশন (উচ্চ চাপ / তাপমাত্রা) ।
- ক্লাস সিঃ সাধারণ বাণিজ্যিক/শিল্প সেবা।
- ক্লাস বিঃ রাসায়নিক প্রক্রিয়া পরিষেবা (ক্ষয়কারী পরিবেশ) ।
2. উপাদান এবং কনফিগারেশন
| উপাদান |
বর্ণনা |
| শেল |
ASME VIII-1 অনুযায়ী সিলিন্ডারিক পাত্রে (কার্বন স্টিল, স্টেইনলেস স্টিল ইত্যাদি) |
| টিউব |
সোজা / ইউ-আকৃতির টিউব (OD 5/8 "থেকে 2"), জারা / তাপ প্রতিরোধের জন্য নির্বাচিত উপাদান। |

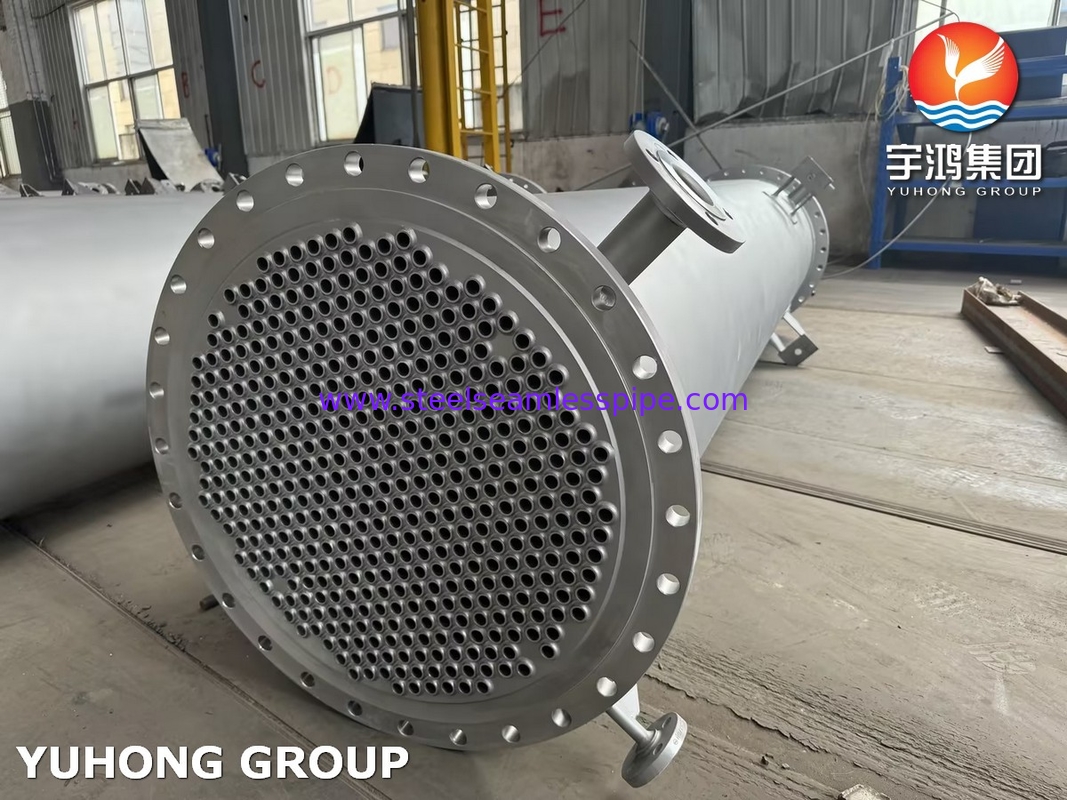

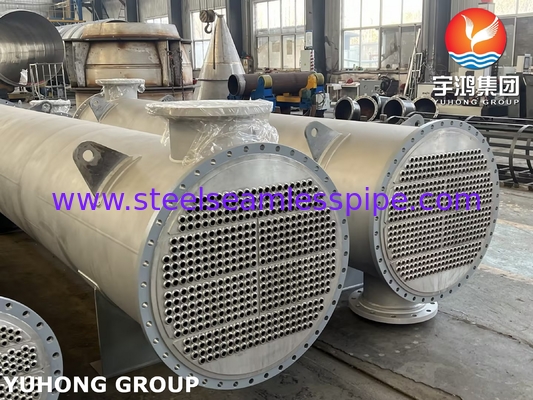

| টিউব শীট |
টিউবগুলির জন্য ঘূর্ণিত ঘন প্লেট; ASME VIII-1 অনুযায়ী ডিজাইন করা হয়েছে (লিগামেন্ট দক্ষতা ≥ 50%) । |
| বাফেল |
সেগমেন্টাল, হেলিক্যাল বা রড টাইপ ব্যফেলস শেল সাইড ফ্লোকে সরাসরি করতে (টেমা স্পেসিং নিয়ম) । |
| চ্যানেল/শিরোনাম |
অপসারণযোগ্য কভার (TEMA সামনের/পিছনের মাথা প্রকারঃ A, B, N ইত্যাদি) । |
| নল |
ইনপুট/আউটপুট পোর্ট ASME B31.3 বা API 660 অনুযায়ী আকারযুক্ত। |
TEMA নামকরণের উদাহরণঃ
AES:
-A: সামনের মাথা (বোল্টযুক্ত কভার) ।
- ইঃ এক-পাস শেল।
-S: ভাসমান পিছনের মাথা (ট্রল-থ্রো বান্ডিল) ।
3থার্মাল ডিজাইন
তাপীয় দায়িত্ব (Q):Q=U⋅A⋅ΔTএলএমটিডি
- ইউ: সামগ্রিক তাপ স্থানান্তর সহগ (W/m2·K) ।
-এ: তাপ স্থানান্তর এলাকা (টিউব OD × দৈর্ঘ্য × টিউব সংখ্যা) ।
-ΔTএলএমটিডি: লোগার গড় তাপমাত্রার পার্থক্য (প্রবাহের বিন্যাসের জন্য সংশোধন করা হয়েছে) ।
প্রবাহ ব্যবস্থাঃ
- কাউন্টারফ্লোঃ সর্বোচ্চ তাপীয় দক্ষতা।
- সমান্তরাল প্রবাহঃ সহজ কিন্তু কম দক্ষতা।
-ক্রসফ্লোঃ কন্ডেনসারগুলিতে সাধারণ।
কার্যকারিতা-এনটিইউ পদ্ধতিঃ
- জটিল প্রবাহ ব্যবস্থা বা পরিবর্তনশীল তরল বৈশিষ্ট্য জন্য ব্যবহৃত।
4মেকানিক্যাল ডিজাইন
শেল এবং টিউব মাত্রাঃ
-শেল আইডিঃ টিউব বান্ডেলের বিন্যাস দ্বারা নির্ধারিত (ত্রিকাকার, বর্গক্ষেত্র, ঘোরানো বর্গক্ষেত্র) ।
-টিউব পিচঃ ন্যূনতম 1.25 × টিউব ওডি (পরিস্কার করার অনুমতি দেওয়ার জন্য) ।
বাফেল ডিজাইনঃ
- সেগমেন্টাল বাফেলস (20% 50% কাটা) প্রতি TEMA (মিনিট 1/5 শেল আইডি বা 2 ") প্রতি ব্যবধান সহ।
- নো-টিউব-ইন-উইন্ডো (এনটিআইডব্লিউ): মৃত অঞ্চলগুলি নির্মূল করে।
চাপ হ্রাসঃ
-শেল সাইড: বেফেল স্পেসিং/কট এর মাধ্যমে অপ্টিমাইজ করা হয়েছে।
-টিউব সাইডঃ তরল গতি এবং টিউব দৈর্ঘ্যের ফাংশন।
5উপাদান নির্বাচন
| উপাদান |
সাধারণ উপাদান |
ASME/TEMA নির্দেশিকা |
| শেল |
কার্বন ইস্পাত (SA-516), SS 316, Hastelloy |
ক্ষয় প্রতিরোধ ক্ষমতা (সাধারণত ৩ মিমি) । |
| টিউব |
এস এস ৩০৪/৩১৬, টাইটানিয়াম, ক্যু-নি, ইনকনেল |
গ্যালভানিক ক্ষয় এড়াতে শেল উপাদান সঙ্গে সামঞ্জস্যপূর্ণ। |
| টিউব শীট |
প্ল্যাটেড উপাদান (কার্বন ইস্পাত + এসএস স্তর) |
এএসএমই-৮-১ প্লাস্টিকের সংযুক্তির জন্য প্রয়োজনীয়। |
| গ্যাসেট |
স্পাইরাল-ওয়েল (এসএস + গ্রাফাইট), পিটিএফই |
তাপমাত্রা/চাপ সীমাবদ্ধতার জন্য TEMA ক্লাস R/C/B। |
6. এএসএমই সম্মতি ও পরীক্ষা
হাইড্রোস্ট্যাটিক পরীক্ষাঃ
-১.৫ × ডিজাইন চাপ (ASME VIII-1 UG-৯৯) ।
- শেল এবং টিউব উভয় পক্ষের পৃথকভাবে পরীক্ষা করুন।
নিউম্যাটিক টেস্টঃ
-১.১ × ডিজাইন চাপ (যদি হাইড্রোস্ট্যাটিক টেস্টিং অনুপযুক্ত হয়) ।
এনডিটি প্রয়োজনীয়তাঃ
- রেডিওগ্রাফিক টেস্টিং (RT) ।
- পৃষ্ঠের ফাটলগুলির জন্য পিটি (ডাই পেনট্রেন্ট) বা এমটি (চৌম্বকীয় কণা) ।
7. সাধারণ আবেদন
তেল ও গ্যাস: প্রিহিটার, কুলার, কনডেন্সার।
বিদ্যুৎ কেন্দ্র: বাষ্প কনডেন্সার, ফিড ওয়াটার হিটার।
রাসায়নিক শিল্পঃ রিঅ্যাক্টর শীতল, দ্রবীভূতকরণ।
এভিএসি, চিলার, ডিভিএইচ।
উপকারিতা ও সীমাবদ্ধতা
| সুবিধা |
সীমাবদ্ধতা |
| উচ্চ চাপের ক্ষমতা (ASME সম্মত) । |
ধূসর হওয়ার প্রবণতা (শেল পাশ) । |
| পরিষ্কার করা সহজ (ছাড়ানো টিউব বান্ডিল) । |
প্লেট তাপ এক্সচেঞ্জারের তুলনায় বৃহত্তর পদচিহ্ন। |
| কাস্টমাইজযোগ্য (টেমা কনফিগারেশন) । |
অদ্ভুত উপকরণ (টাইটানিয়াম) এর জন্য উচ্চতর খরচ। |
