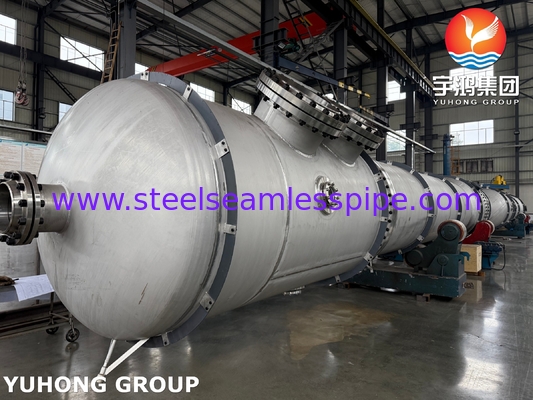

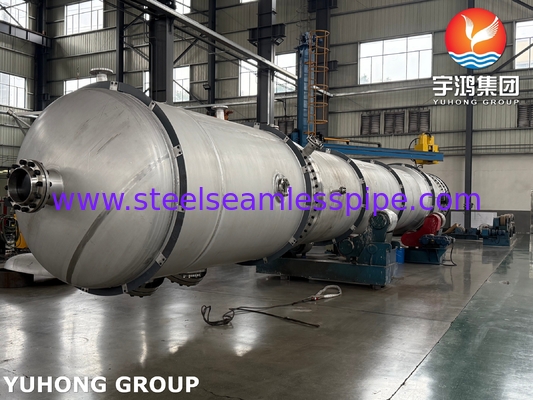

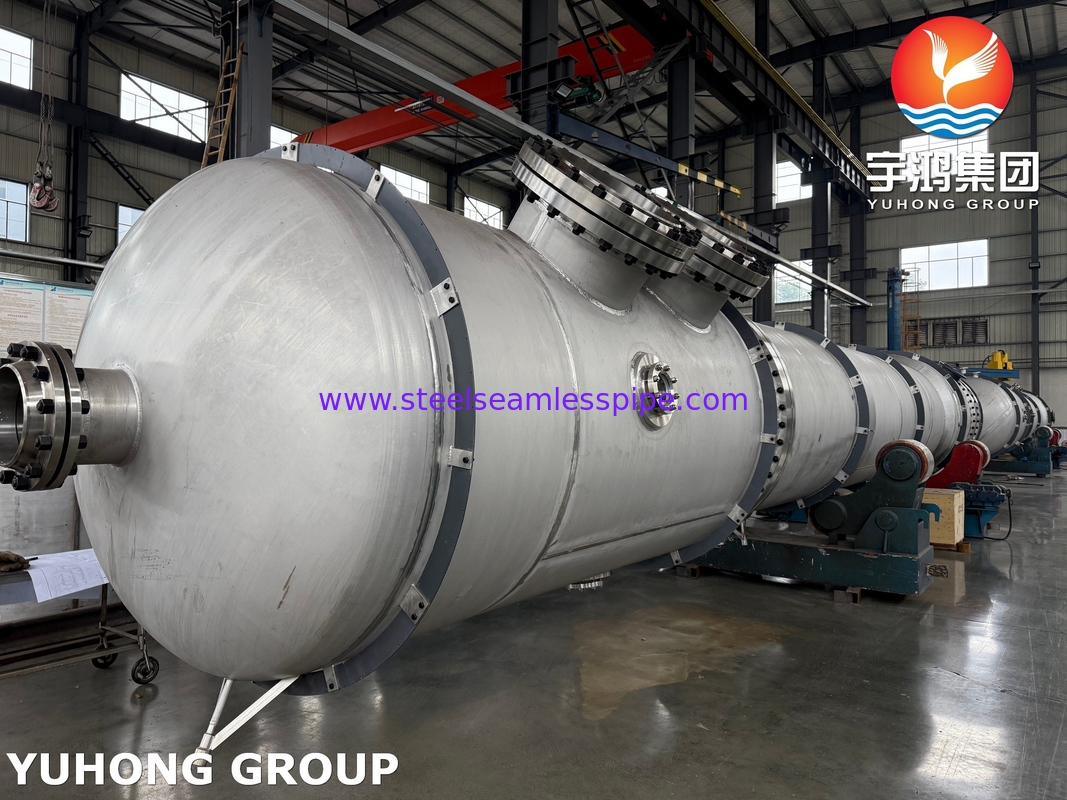

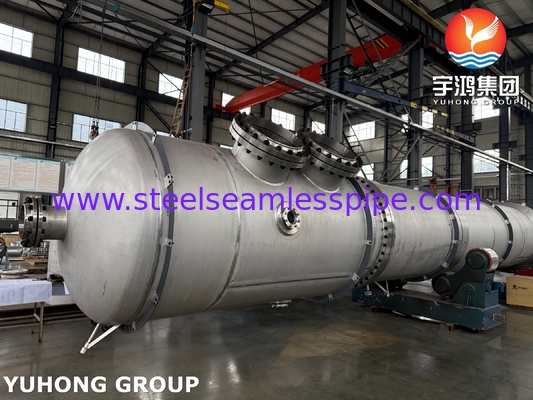

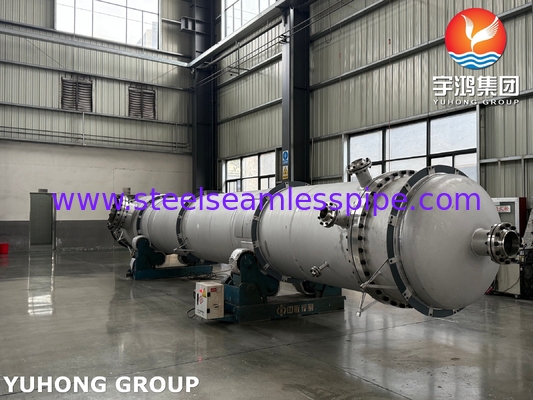

শেল এবং টিউব হিট এক্সচেঞ্জার এপিআই স্ট্যান্ডার্ড 660, এএসএমই অষ্টম বিভাগ 1, টেমা আর ক্লাস
ইউহং হোল্ডিং গ্রুপ কোং, লিমিটেডহিট এক্সচেঞ্জার, বরখাস্ত হিটার, এয়ার কুলার এবং তাদের সমালোচনামূলক উপাদান সহ প্রিমিয়াম শিল্প সরঞ্জাম সরবরাহকারী একটি বিশ্বব্যাপী খ্যাতিমান প্রস্তুতকারক এবং সরবরাহকারী। কয়েক দশকের অভিজ্ঞতা, কাটিয়া প্রান্ত প্রযুক্তি এবং মানের প্রতি প্রতিশ্রুতিবদ্ধতার সাথে আমরা উচ্চ-কর্মক্ষমতা সমাধান সরবরাহ করি যা বিশ্বব্যাপী শিল্পের কঠোর চাহিদা পূরণ করে। আমাদের শীর্ষ স্তরের পণ্যগুলির মধ্যে একটি হ'লএএসটিএম এ 312 টিপি 316 এল এএসটিএম এ 516 জিআর .7070 কার্বন ইস্পাত শেল সহ তাপ এক্সচেঞ্জারের জন্য। এই হিট এক্সচেঞ্জারগুলি উচ্চ-তাপমাত্রা এবং ক্ষয়কারী পরিবেশে উচ্চতর পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে, যা তাদের বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে।
1। ASTM A312 TP316L রাসায়নিক রচনা এবং যান্ত্রিক বৈশিষ্ট্য
ASTM A312 TP316Lএকটি অস্টেনিটিক স্টেইনলেস স্টিল যা এর দুর্দান্ত জারা প্রতিরোধের জন্য, উচ্চ শক্তি এবং উচ্চতর ld ালাইয়ের জন্য পরিচিত। টিপি 316 এল এর "এল" এর কম কার্বন সামগ্রীকে নির্দেশ করে, যা ওয়েল্ডিংয়ের সময় কার্বাইড বৃষ্টিপাত রোধ করতে সহায়তা করে, আন্তঃবিবাহিত জারাটির জন্য দুর্দান্ত প্রতিরোধকে নিশ্চিত করে।
এএসটিএম এ 312 টিপি 316 এল এর রাসায়নিক সংমিশ্রণ
| উপাদান |
রচনা (%) |
| কার্বন (সি) |
≤ 0.03 |
| ম্যাঙ্গানিজ (এমএন) |
≤ 2.00 |
| ফসফরাস (পি) |
≤ 0.045 |
| সালফার (গুলি) |
≤ 0.030 |
| সিলিকন (এসআই) |
≤ 0.75 |
| ক্রোমিয়াম (সিআর) |
16.00–18.00 |
| নিকেল (এনআই) |
10.00–14.00 |
| মলিবডেনাম (এমও) |
2.00–3.00 |
| নাইট্রোজেন (এন) |
≤ 0.10 |
মলিবডেনাম কন্টেন্ট ইনTp316Lক্লোরাইড পরিবেশে পিটিং এবং ক্রেভিস জারা প্রতিরোধের উন্নতি করে, এটি কঠোর পরিস্থিতিতে ব্যবহৃত তাপ এক্সচেঞ্জার টিউবগুলির জন্য একটি আদর্শ উপাদান হিসাবে তৈরি করে।
এএসটিএম এ 312 টিপি 316 এল এর যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
মান |
| টেনসিল শক্তি |
≥ 485 এমপিএ (70,000 পিএসআই) |
| ফলন শক্তি |
≥ 170 এমপিএ (25,000 পিএসআই) |
| দীর্ঘকরণ |
≥ 35% |
| কঠোরতা |
≤ 90 ঘন্টা |
এই বৈশিষ্ট্যগুলি এটি নিশ্চিত করেTp316L বিরামবিহীন টিউবউচ্চ-তাপমাত্রা অপারেটিং অবস্থার অধীনে দুর্দান্ত জারা প্রতিরোধের বজায় রেখে উচ্চতর শক্তি এবং স্থায়িত্ব সরবরাহ করুন।
2। ASTM A516 GR.70 কার্বন ইস্পাত শেল
ASTM A516 GR.70চাপ জাহাজ এবং তাপ এক্সচেঞ্জার শেলগুলির জন্য ব্যাপকভাবে ব্যবহৃত একটি কার্বন ইস্পাত গ্রেড। এর দুর্দান্ত যান্ত্রিক বৈশিষ্ট্য, দৃ ness ়তা এবং ওয়েলডিবিলিটি এটিকে উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
এএসটিএম এ 516 জিআর .70 এর রাসায়নিক সংমিশ্রণ
| উপাদান |
রচনা (%) |
| কার্বন (সি) |
≤ 0.30 |
| ম্যাঙ্গানিজ (এমএন) |
0.85–1.20 |
| ফসফরাস (পি) |
≤ 0.035 |
| সালফার (গুলি) |
≤ 0.035 |
| সিলিকন (এসআই) |
0.15–0.40 |
এএসটিএম এ 516 জিআর .70 এর যান্ত্রিক বৈশিষ্ট্য
| সম্পত্তি |
মান |
| টেনসিল শক্তি |
485–620 এমপিএ (70,000–90,000 পিএসআই) |
| ফলন শক্তি |
≥ 260 এমপিএ (38,000 পিএসআই) |
| দীর্ঘকরণ |
21% |
| প্রভাব পরীক্ষা |
-50 ° C (-58 ° F) এ পাস |
চরম চাপ এবং তাপমাত্রা সহ্য করার জন্য এই কার্বন স্টিলের ক্ষমতা এটি হিট এক্সচেঞ্জার শেলগুলির জন্য একটি আদর্শ উপাদান করে তোলে।
3। তাপ এক্সচেঞ্জার উপাদানগুলির জন্য ওয়েল্ড ওভারলে প্রক্রিয়া
ওয়েল্ড ওভারলে হ'ল একটি সমালোচনামূলক প্রক্রিয়া যা তাপ এক্সচেঞ্জার উপাদানগুলির স্থায়িত্ব এবং জারা প্রতিরোধের বাড়ানোর জন্য ব্যবহৃত হয়। জন্যASTM A516 GR.70 কার্বন ইস্পাত শেল, সাথে ওভারলাইংTP316L স্টেইনলেস স্টিলহিট এক্সচেঞ্জারের দীর্ঘায়ু এবং নির্ভরযোগ্যতা নিশ্চিত করে জারা এবং পরিধানের বিরুদ্ধে অতিরিক্ত সুরক্ষা সরবরাহ করে।
কী ওয়েল্ড ওভারলে পরামিতি
-
উপাদান সামঞ্জস্যতা::
- বেস উপাদান: ASTM A516 GR.70
- ক্ল্যাডিং উপাদান: টিপি 316 এল স্টেইনলেস স্টিল
-
Ld ালাই প্রক্রিয়া::
- নিমজ্জিত আর্ক ওয়েল্ডিং (এসএই) বা গ্যাস টংস্টেন আর্ক ওয়েল্ডিং (জিটিএডাব্লু) সাধারণত উচ্চমানের ওভারলে জন্য ব্যবহৃত হয়।
-
বেধ::
- ওভারলে বেধ: 3-5 মিমি (অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে)।
-
পরীক্ষা এবং পরিদর্শন::
- কোনও সাবসারফেস ত্রুটি নিশ্চিত করতে 100% অতিস্বনক পরীক্ষা (ইউটি)।
- ওয়েল্ড পৃষ্ঠটি যাচাই করার জন্য অনুপ্রবেশ টেস্টিং (পিটি) ফাটল বা পোরোসিটিমুক্ত।
- শেল এবং টিউবগুলির অখণ্ডতা নিশ্চিত করতে হাইড্রোস্ট্যাটিক পরীক্ষা।
ওভারলে প্রক্রিয়া শেলের জারা প্রতিরোধকে বাড়িয়ে তোলে, এটি তাপ এক্সচেঞ্জারগুলিতে আক্রমণাত্মক তরলগুলি পরিচালনা করার জন্য উপযুক্ত করে তোলে।
4। এএসটিএম এ 312 টিপি 316 এল টিউব এবং এএসটিএম এ 516 জিআর .70 শেল সহ হিট এক্সচেঞ্জারগুলির অ্যাপ্লিকেশন
এর সংমিশ্রণTp316L বিরামবিহীন টিউবএবংA516 GR.70 শেলএই তাপ এক্সচেঞ্জারগুলিকে বহুমুখী, টেকসই এবং দক্ষ করে তোলে। এগুলি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
মূল অ্যাপ্লিকেশন
-
রাসায়নিক প্রক্রিয়াজাতকরণ::
- রাসায়নিক গাছগুলিতে তাপ পুনরুদ্ধার, শীতলকরণ এবং গরম করার প্রক্রিয়াগুলির জন্য।
- ক্ষয়কারী তরল এবং উচ্চ-তাপমাত্রা ক্রিয়াকলাপ পরিচালনা করার জন্য উপযুক্ত।
-
পেট্রোকেমিক্যাল শিল্প::
- হাইড্রোকার্বন এবং অন্যান্য তরলগুলির মধ্যে তাপ স্থানান্তর করতে রিফাইনারিগুলিতে ব্যবহৃত হয়।
-
তেল ও গ্যাস শিল্প::
- অফশোর প্ল্যাটফর্ম, গ্যাস প্রসেসিং প্ল্যান্ট এবং পাইপলাইনগুলির জন্য।
- উচ্চ ক্লোরাইড সামগ্রী বা টক গ্যাস সহ পরিবেশের জন্য আদর্শ।
-
বিদ্যুৎ উত্পাদন::
- স্টিম কনডেন্সার, ফিডওয়াটার হিটার এবং বিদ্যুৎকেন্দ্রগুলিতে অন্যান্য তাপ এক্সচেঞ্জারগুলিতে।
-
খাদ্য ও পানীয় শিল্প::
- স্যানিটারি হিট এক্সচেঞ্জারগুলিতে পেস্টুরাইজেশন এবং নির্বীজনের জন্য ব্যবহৃত হয়।
-
ফার্মাসিউটিক্যাল শিল্প::
- তাপ এক্সচেঞ্জারগুলির জন্য দূষণ এবং জারাগুলির জন্য উচ্চ প্রতিরোধের প্রয়োজন।
এই হিট এক্সচেঞ্জারদের শক্তিশালী নির্মাণ এবং জারা থেকে উচ্চ প্রতিরোধের পরিবেশের দাবিতে দীর্ঘ পরিষেবা জীবন এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
