শিল্প বর্জ্য তাপ পুনরুদ্ধারের জন্য আয়তক্ষেত্রাকার ফিনড টিউব দক্ষ তাপ স্থানান্তর

আয়তক্ষেত্রাকার ফিনিং টিউব

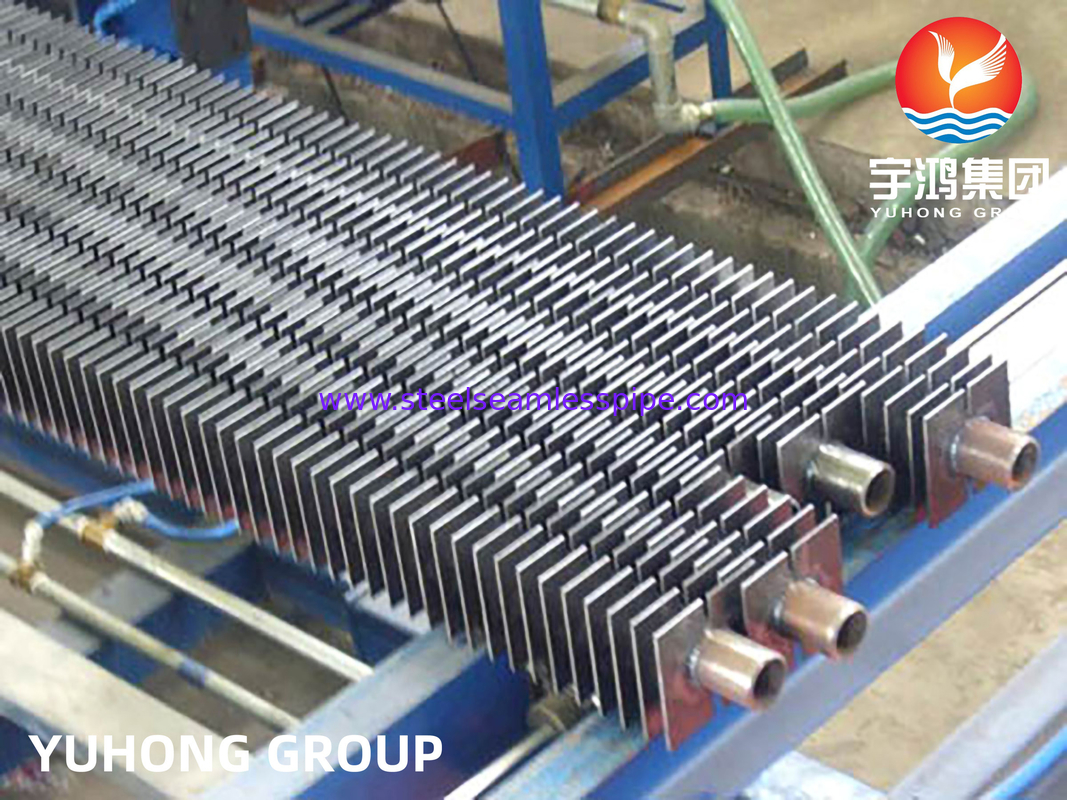

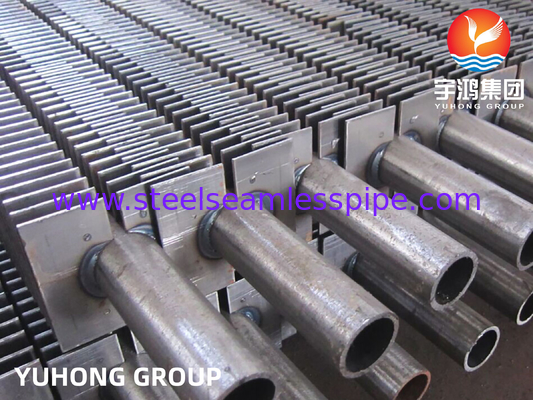

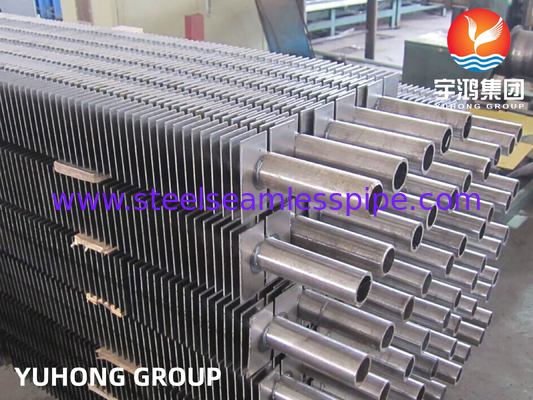

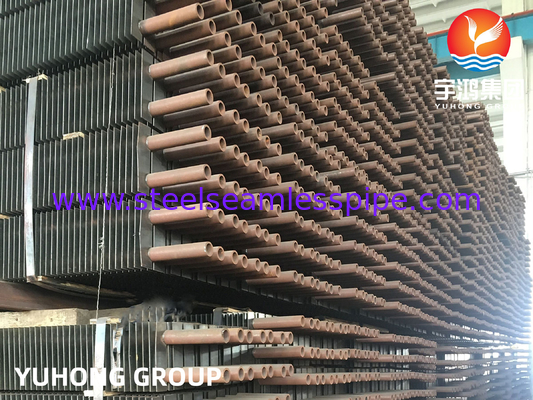

আয়তক্ষেত্রাকার ফিনড টিউব একটি নলাকার কাঠামো যা বাইরের পৃষ্ঠে আয়তক্ষেত্রাকার ফিন যুক্ত করে তাপ স্থানান্তর দক্ষতা বাড়ায়। এটি তাপ বিনিময় ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।এর প্রধান বৈশিষ্ট্যগুলি নিম্নরূপঃ, অ্যাপ্লিকেশন এবং ডিজাইন পয়েন্টঃ

1মৌলিক কাঠামো এবং বৈশিষ্ট্য

বেস টিউব
সাধারণত একটি ধাতব নল (যেমন তামা, অ্যালুমিনিয়াম, স্টেইনলেস স্টিল), আকৃতি গোলাকার নল, সমতল নল বা আয়তক্ষেত্রাকার নল হতে পারে।

ফিনিস
তাপ অপসারণের পৃষ্ঠের আয়তক্ষেত্রাকার পাতলা শীটগুলি টিউবটির বাইরের দেয়ালে ঝালাই, এক্সট্রুড বা রোলিং করা হয় তাপ অপসারণের পৃষ্ঠের আয়তন বাড়ানোর জন্য (বেস টিউবের আয়তনের 5-20 গুণ পর্যন্ত) ।

জ্যামিতিক বৈশিষ্ট্য

ফিনের আকৃতিঃ আয়তক্ষেত্রাকার, সোজা বা সেগমেন্টযুক্ত বিন্যাস।

ফিন স্পেসিংঃ ধুলো জমা বা ব্লকিং এড়াতে তরল (যেমন বায়ু, ধোঁয়াশা গ্যাস) এর বৈশিষ্ট্য অনুযায়ী অনুকূলিত নকশা।

ফিন উচ্চতাঃ তাপ স্থানান্তর দক্ষতা এবং চাপ ড্রপ (সাধারণত 5-30mm) প্রভাবিত করে।

2. মূল সুবিধা

দক্ষ তাপ স্থানান্তরঃ পাতা তাপ স্থানান্তর এলাকা ব্যাপকভাবে প্রসারিত, বিশেষ করে গ্যাস-তরল তাপ বিনিময় জন্য উপযুক্ত (যেমন বায়ু কুলার) ।

কমপ্যাক্ট কাঠামোঃ সীমিত স্থানে উচ্চ তাপ বিনিময় দক্ষতা অর্জন এবং সরঞ্জাম আকার হ্রাস।

অ্যান্টি-ফাউলিং ক্ষমতাঃ আয়তক্ষেত্রাকার পালকগুলির একটি বৃহত্তর ফাঁক রয়েছে এবং স্পাইরাল পালকের চেয়ে পরিষ্কার করা সহজ (ধুলোযুক্ত এবং উচ্চ সান্দ্রতাযুক্ত তরলগুলির জন্য উপযুক্ত) ।

নমনীয় কাস্টমাইজেশনঃ ফিন প্যারামিটার (উচ্চতা, বেধ, দূরত্ব) কাজের অবস্থার অনুযায়ী সামঞ্জস্য করা যেতে পারে।

3উৎপাদন প্রক্রিয়া

এক্সট্রুশন ছাঁচনির্মাণঃ অ্যালুমিনিয়াম টিউব এবং ফিনিস এক হিসাবে এক্সট্রুড করা হয়, উচ্চ শক্তি এবং কম যোগাযোগ তাপ প্রতিরোধের সঙ্গে (সাধারণত এয়ার কন্ডিশনার condensers ব্যবহৃত) ।

ঢালাই / ব্রাজিংঃ ফিন এবং বেস টিউব উচ্চ ফ্রিকোয়েন্সি ঢালাই বা লেজার ঢালাই দ্বারা সংযুক্ত করা হয় (স্টেইনলেস স্টীল এবং তামা উপকরণ জন্য উপযুক্ত) ।

আবরণঃ ধাতব স্ট্রিপটি স্পাইরালভাবে ঘূর্ণিত হয় এবং বেস টিউবটিতে ঝালাই করা হয় (কম ব্যয়, তবে দুর্বল তাপমাত্রা প্রতিরোধের) ।

4প্রচলিত অ্যাপ্লিকেশন দৃশ্যকল্প

গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার (এইচভিএসি)
এয়ার কন্ডিশনার কনডেন্সার, বাষ্পীভবন এবং তাজা বাতাসের ইউনিটগুলিতে এয়ার-রিফ্রিজারেন্ট তাপ বিনিময়।

শিল্প বর্জ্য তাপ পুনরুদ্ধার
বয়লার সিগারেট গ্যাস অপচয় তাপ পুনরুদ্ধার, রাসায়নিক চুল্লি শীতল।

বিদ্যুৎ ও শক্তি
গ্যাস টারবাইন ইনলেট কুলিং, পাওয়ার প্ল্যান্ট বায়ু কুলিং দ্বীপ।

পরিবহন
নতুন এনার্জি গাড়ির ব্যাটারি কুলিং সিস্টেম, রেলগাড়ি রেডিয়েটর।

5ডিজাইন বিবেচনা এবং নির্বাচন

তরল বৈশিষ্ট্য

গ্যাসের দিকেঃ বড় ফিন এলাকা (নিম্ন তাপ পরিবাহিতা) প্রয়োজন, যেমন বায়ু শীতল।

তরল দিকঃ কম ফিনের চাহিদা, টিউবে প্রবাহের হার অপ্টিমাইজ করার উপর ফোকাস করুন (যেমন জল পাইপ তাপ বিনিময়) ।

চাপ হ্রাস নিয়ন্ত্রণঃ খুব ঘন ফিনিস বায়ু প্রবাহ প্রতিরোধ বৃদ্ধি করবে, এবং দক্ষতা এবং শক্তি খরচ ভারসাম্য প্রয়োজন।

উপাদান নির্বাচন

ক্ষয় প্রতিরোধেরঃ তামা-নিকেল খাদ এবং টাইটানিয়াম টিউব প্রায়ই সামুদ্রিক পরিবেশে ব্যবহৃত হয়।

উচ্চ তাপমাত্রার পরিবেশঃ স্টেইনলেস স্টিল বা অ্যালুমিনিজড স্টিল।

পরিচ্ছন্নতা এবং রক্ষণাবেক্ষণঃ ধুলোযুক্ত পরিবেশে (যেমন বয়লার) আরও বেশি ফিন স্পেসিং বা একটি অপসারণযোগ্য কাঠামোর প্রয়োজন।

পরিদর্শন ও পরীক্ষা সম্পন্ন

রাসায়নিক রচনা পরীক্ষা,
যান্ত্রিক বৈশিষ্ট্য পরীক্ষা ((টেনসিল স্ট্রেংথ, রিডান্ট স্ট্রেংথ, এলংগেশন, ফ্লেয়ারিং, ফ্ল্যাটিং, হার্ডনেস, ইমপ্যাক্ট টেস্ট),
পৃষ্ঠ এবং মাত্রা পরীক্ষা,
অ-ধ্বংসাত্মক পরীক্ষা,
