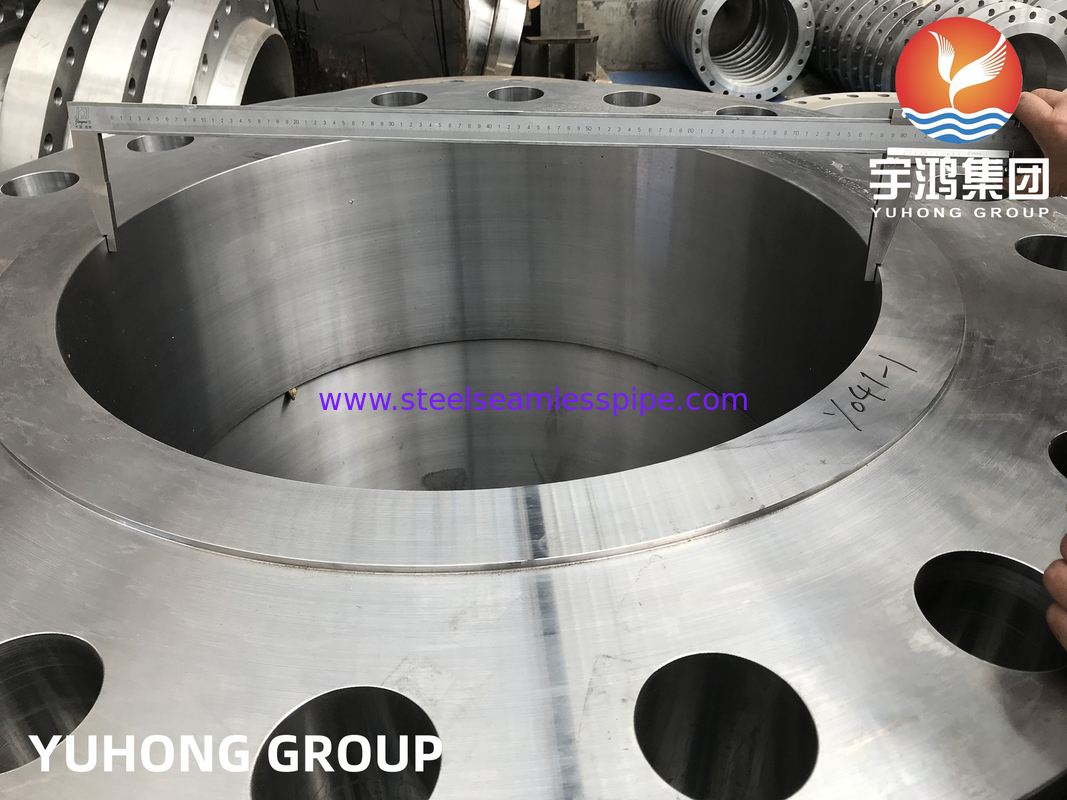

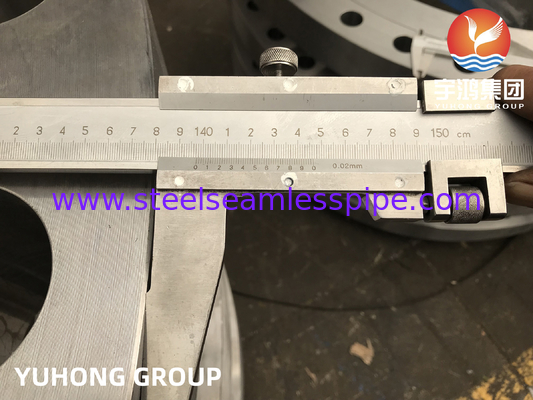

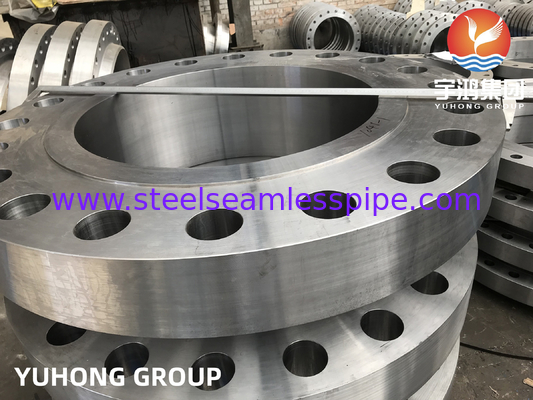

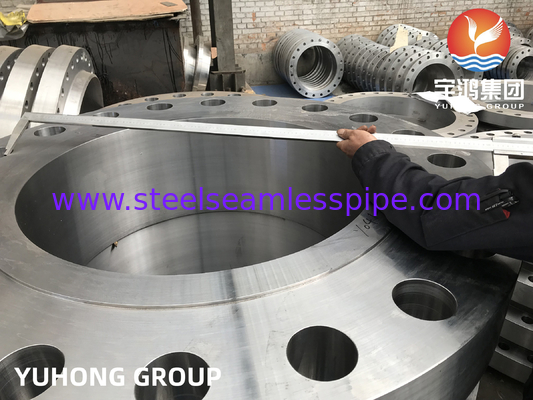

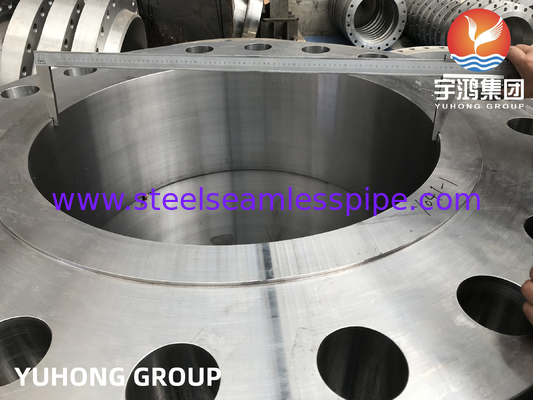

B16.5 ASTM A694 / ASME SA694 F52 ইনকোনেল 625 আচ্ছাদন ফ্ল্যাঞ্জ সহ
দুটোইআচ্ছাদনএবংওয়েল্ডিং ওভারলেপ্রক্রিয়া এবং পাইপলাইন সরঞ্জামগুলির জন্য জারা এবং পরিধানের বিরুদ্ধে সুরক্ষা প্রদান করে। নতুন অংশগুলির পরিষেবা জীবন বাড়ানোর জন্য ওয়েল্ড ওভারলে প্রয়োগ করা যেতে পারে,অথবা ক্ষয়প্রাপ্ত বা পরা পৃষ্ঠের অংশগুলি পুনর্নির্মাণ করুন.
ওয়েল্ডিং ওভারলে, যা ওয়েল্ডিং আচ্ছাদন নামেও পরিচিত, প্রকৃতপক্ষে একটি দরকারী পৃষ্ঠতল প্রক্রিয়া যেখানে ওয়েল্ড ধাতুর একটি অপেক্ষাকৃত ঘন স্তর বেস ধাতু পৃষ্ঠের উপর জমা হয়।এই প্রক্রিয়াটি পরিধান-প্রতিরোধ বা জারা প্রতিরোধের বৈশিষ্ট্য উন্নত করতে ব্যবহৃত হয়, বিশেষ চাহিদার উপর নির্ভর করে।
যখন জমাটি পরিধান-প্রতিরোধী বৈশিষ্ট্য দেয়, তখন এটিকে হার্ডফেসিং বলা হয়, যখন এটি ক্ষয় প্রতিরোধের সরবরাহ করে, তখন এটিকে ক্ষয় প্রতিরোধী খাদ (সিআরএ) ওয়েল্ডিং ওভারলে বলা হয়।
ওয়েল্ডিং ওভারলেয়ের সুবিধাগুলির মধ্যে সাবস্ট্র্যাটের পৃষ্ঠের বৈশিষ্ট্যগুলিকে উপস্থাপন করার ক্ষমতা অন্তর্ভুক্ত রয়েছে যা কেবলমাত্র বেস ধাতুতে উপস্থিত নেই।এটি একটি তুলনামূলকভাবে পাতলা স্তর ব্যবহার করে ব্যয়বহুল বা পাওয়া কঠিন উপকরণ সংরক্ষণের অনুমতি দেয় একটি আরো সাশ্রয়ী মূল্যের বা ব্যাপকভাবে উপলব্ধ বেস উপাদান.
এএসটিএম A694 গ্রেড F52 কার্বন স্টিল ফ্ল্যাঞ্জ রাসায়নিক গঠন
| কার্বন [C] |
ম্যাঙ্গানিজ [Mn] |
ফসফরাস [পি] |
সালফার [S] |
সিলিকন [Si] |
| ≤০30 |
≤ ১।60 |
≤০025 |
≤০025 |
0.১৫-০35 |
এএসটিএম A694 গ্রেড F52 কার্বন স্টিল ফ্ল্যাঞ্জের যান্ত্রিক বৈশিষ্ট্য
| উপাদান |
টান শক্তি |
আয়তন শক্তি (0.2% অফসেট) |
লম্বা |
| A694 F52 |
415 |
315 |
২০% |
এএসটিএম A694 গ্রেড F52 কার্বন স্টিল ফ্ল্যাঞ্জের শারীরিক বৈশিষ্ট্য
| স্পেসিফিকেশন |
ইন্ডিশন স্ট্রেনথ মিনি. |
টান শক্তি মিনি. |
প্রসারিত মিনিট। |
| এমপিএ |
কিস |
এমপিএ |
কিস |
% |
| A694 গ্রেড F52 |
360 |
52 |
455 |
66 |
20 |
স্টেইনলেস স্টীল ফ্ল্যাঞ্জঃF304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ইত্যাদি
ডুপ্লেক্স স্টিল ফ্ল্যাঞ্জঃইউএনএস S31803, 2205, S31254 (254SMO)
সুপার ডুপ্লেক্স স্টিল ফ্ল্যাঞ্জঃইউএনএস এস৩২৭৫০, ইউএনএস এস৩২৭৬০, ইউএনএস এস৩২৩০৪, এস৩১৫০০
কার্বন ইস্পাত ফ্ল্যাঞ্জঃএএসটিএম এ ১০৫, এ ১০৫ এন ইত্যাদি
অ্যালগ্রিড স্টীল ফ্ল্যাঞ্জঃF1, F11, F22, F5, F9, F91 ইত্যাদি
নিকেল অ্যালোয় ফ্ল্যাঞ্জঃMonel 400 & K500,Inconel 600, 601, 617, 625, 690, 718, X-750.
ইনকোলয়েড ৮০০, ৮০০এইচ, ৮০০এইচটি, ৮২৫, ৯২৫।
হ্যাস্টেলয় সি২২, সি৪, সি২৭৬, এস, সি২০০০, জি৩০, জি৩৫, এক্স, এন, বি, বি-২, বি-৩।
তামার খাদের ফ্ল্যাঞ্জ:তামা, ব্রাস ও বন্দুক ধাতু
বিভিন্ন ধরণের ফ্ল্যাঞ্জ আমরা নীচের হিসাবে সরবরাহ করতে পারিঃ
1স্লিপ-অন ফ্ল্যাঞ্জস।
স্লিপ-অন ফ্ল্যাঞ্জগুলির ওয়েল্ডিং নেকের ফ্ল্যাঞ্জগুলির তুলনায় কম প্রাথমিক ব্যয় রয়েছে কারণ তাদের পাইপটি দৈর্ঘ্যের সাথে কাটাতে কম নির্ভুলতার প্রয়োজন হয় এবং তারা সমাবেশে আরও সহজ সারিবদ্ধতা সরবরাহ করে। তবে,অভ্যন্তরীণ চাপ অধীনে তাদের হিসাব শক্তি প্রায় 2/3 এর জোড়া ঘাড় flanges এর শক্তিস্লিপ-অন ফ্ল্যাঞ্জগুলি 1500 পাউন্ডের স্ট্যান্ডার্ডের 1/2 "থেকে 21⁄2" আকারের মধ্যে সীমাবদ্ধ।
2গ্রিডযুক্ত ফ্ল্যাঞ্জ
গ্রিডযুক্ত ফ্ল্যাঞ্জগুলি বিশেষ অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়।তারা ঝালাই ছাড়া একত্রিত করা যেতে পারে এবং অত্যন্ত উচ্চ চাপ সেবা ব্যবহার করা যেতে পারে - বা বায়ুমণ্ডলীয় চাপ কাছাকাছি - যেখানে খাদ ইস্পাত শক্তি জন্য অপরিহার্যগ্রিডযুক্ত ফ্ল্যাঞ্জগুলি তাপমাত্রা বা নমনের চাপ জড়িত অবস্থার জন্য উপযুক্ত নয়, বা এমন চক্রীয় অবস্থার অধীনে যেখানে গ্রিডগুলির মধ্য দিয়ে ফুটো হতে পারে।
3. ওয়েল্ড নেক ফ্ল্যাঞ্জ
ওয়েল্ড নেক ফ্ল্যাঞ্জগুলির একটি দীর্ঘ কোপযুক্ত হাব এবং ধীরে ধীরে বেধের স্থানান্তর রয়েছে।কোপযুক্ত হাব ফ্ল্যাঞ্জের গুরুত্বপূর্ণ শক্তিশালীকরণ এবং ডিশিং প্রতিরোধের সরবরাহ করেউচ্চ চাপ, শূন্যের নিচে বা উচ্চ তাপমাত্রা থেকে উদ্ভূত কঠোর পরিষেবার অবস্থার জন্য এই ধরণের ফ্ল্যাঞ্জ পছন্দসই।
4. ব্লাইন্ড ফ্ল্যাঞ্জ
ব্লাইন্ড ফ্ল্যাঞ্জগুলি পাইপিংয়ের শেষ, ভালভ এবং চাপ জাহাজের খোলার জন্য ব্যবহার করা হয়।ব্লাইন্ড ফ্ল্যাঞ্জ অভ্যন্তরীণ চাপ এবং বোল্ট লোডিং থেকে উচ্চ চাপ পরিচালনা করতে পারে যেহেতু ব্লাইন্ড ফ্ল্যাঞ্জের সর্বাধিক চাপ কেন্দ্রে বাঁকানো চাপ.
5. সকেট ওয়েল্ড ফ্ল্যাঞ্জ
সকেট ওয়েল্ড ফ্ল্যাঞ্জগুলি ছোট আকারের উচ্চ চাপ পাইপিংয়ে ব্যবহারের জন্য তৈরি করা হয়েছিল।সকেট ওয়েল্ড ফ্ল্যাঞ্জগুলি স্লিপ-অন ফ্ল্যাঞ্জের দ্বিগুণ ওয়েল্ডিংয়ের চেয়ে শক্তিশালী এবং আরও বেশি ক্লান্তি শক্তি রয়েছে. অভ্যন্তরীণ ldালাই গ্রাইন্ডিং দ্বারা মসৃণ bore শর্ত সহজেই অর্জন করা যেতে পারে। এই ফ্ল্যাঞ্জটি সাধারণত রাসায়নিক প্রক্রিয়া পাইপিংয়ে ব্যবহৃত হয়।
6. ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ
লেপ জয়েন্ট ফ্ল্যাঞ্জগুলি লেপ জয়েন্ট স্টাবগুলির সাথে ব্যবহৃত হয়। লেপ জয়েন্ট ফ্ল্যাঞ্জগুলি সাধারণত কার্বন বা নিম্ন খাদ ইস্পাত পাইপিং সিস্টেমে ব্যবহৃত হয় যা পরিদর্শন এবং পরিষ্কারের জন্য ঘন ঘন ভাঙ্গার প্রয়োজন হয়।তারা কোন পয়েন্ট যেখানে গুরুতর নমন চাপ ঘটে ব্যবহার করা উচিত নয়.
অ্যাপ্লিকেশন
আবরণ ফ্ল্যাঞ্জগুলি সাধারণত বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে জারা প্রতিরোধের, পরিধান প্রতিরোধের বা অন্যান্য বিশেষ বৈশিষ্ট্যগুলির প্রয়োজন হয়।আবরণ ফ্ল্যাঞ্জের কিছু অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
-
তেল ও গ্যাস শিল্পঃ পেট্রল ও গ্যাস পাইপলাইন, অফশোর প্ল্যাটফর্ম,এবং শোধনাগার যেখানে তারা কঠোর পরিবেশ এবং ক্ষয়কারী পদার্থের বিরুদ্ধে জারা প্রতিরোধের প্রদান.
-
রাসায়নিক শিল্পঃ রাসায়নিক প্রক্রিয়াকরণ কারখানায়, অ্যাসিডিক বা ক্যাস্টিক রাসায়নিকগুলির ক্ষয় প্রতিরোধের জন্য আবরণ ফ্ল্যাঞ্জগুলি ব্যবহার করা হয়, যা সরঞ্জামগুলির দীর্ঘায়ু এবং সুরক্ষা নিশ্চিত করে।
-
শক্তি উত্পাদনঃ আবরণ ফ্ল্যাঞ্জগুলি বিদ্যুৎ কেন্দ্রগুলিতে বিশেষত উচ্চ তাপমাত্রা, চাপ বা ক্ষয়কারী অবস্থার ক্ষেত্রে অ্যাপ্লিকেশনগুলি খুঁজে পায়।আবরণটি গুরুত্বপূর্ণ উপাদানগুলির দীর্ঘায়ু বাড়াতে সহায়তা করে.
-
খনি এবং খনি প্রক্রিয়াজাতকরণঃ খনির কাজে যেখানে সরঞ্জামগুলি ক্ষয়কারী পদার্থের সংস্পর্শে আসে, আবরণ ফ্ল্যাঞ্জগুলি পরিধান প্রতিরোধের বৃদ্ধি এবং ক্ষয় প্রতিরোধে সহায়তা করে।
-
জল চিকিত্সাঃ রাসায়নিক বা লবণাক্ত জলের এক্সপোজারের কারণে ক্ষয় প্রতিরোধের জন্য জল চিকিত্সা ইনস্টলেশনে আবরণ ফ্ল্যাঞ্জ ব্যবহার করা হয়, যার ফলে সরঞ্জামগুলির পরিষেবা জীবন বাড়ানো হয়।
-
পল্প এবং কাগজ শিল্পঃ উৎপাদন প্রক্রিয়ায় ব্যবহৃত অ্যাসিডিক এবং ক্ষারীয় দ্রবণ থেকে ক্ষয় থেকে রক্ষা করার জন্য পল্প এবং কাগজ কারখানায় আবরণ ফ্ল্যাঞ্জ ব্যবহার করা হয়।
-
এয়ারস্পেস এবং প্রতিরক্ষাঃ এয়ারস্পেস এবং প্রতিরক্ষা শিল্পগুলি উচ্চ শক্তি, পরিধান প্রতিরোধের বা জারা সুরক্ষা প্রয়োজন এমন উপাদানগুলির জন্য আবরণ ফ্ল্যাঞ্জ ব্যবহার করে,চ্যালেঞ্জিং অবস্থার মধ্যে সর্বোত্তম কর্মক্ষমতা নিশ্চিত করা.
-
খাদ্য ও পানীয় শিল্পঃ খাদ্য প্রক্রিয়াকরণ কারখানায়, আবরণ ফ্ল্যাঞ্জগুলি স্বাস্থ্যকর মান বজায় রাখতে এবং খাদ্য ভিত্তিক সমাধান বা পরিষ্কারের এজেন্টগুলির ক্ষয় প্রতিরোধের জন্য ব্যবহৃত হয়।
