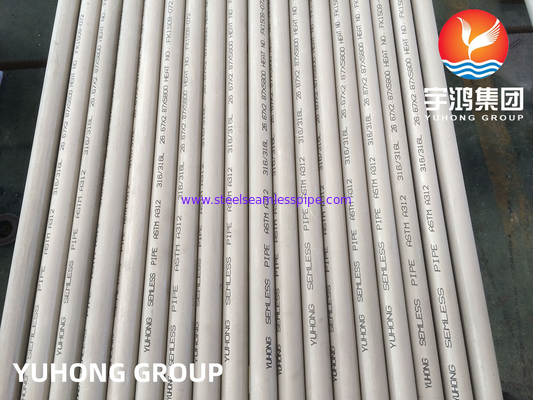

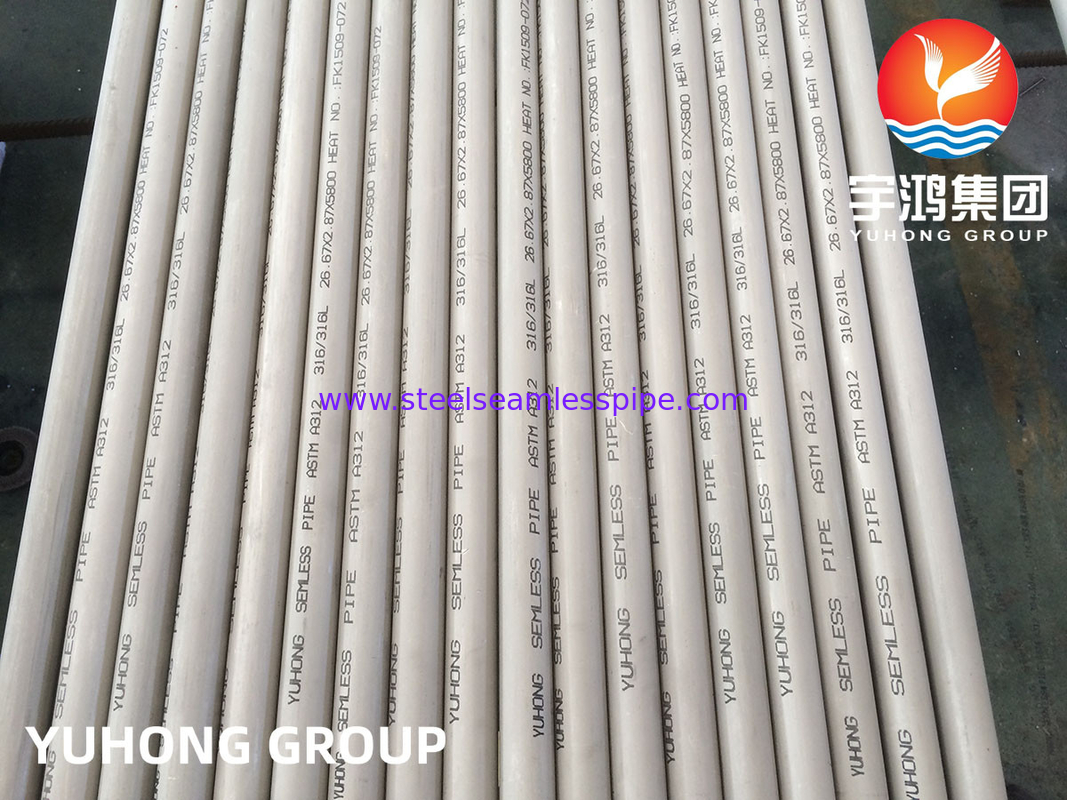

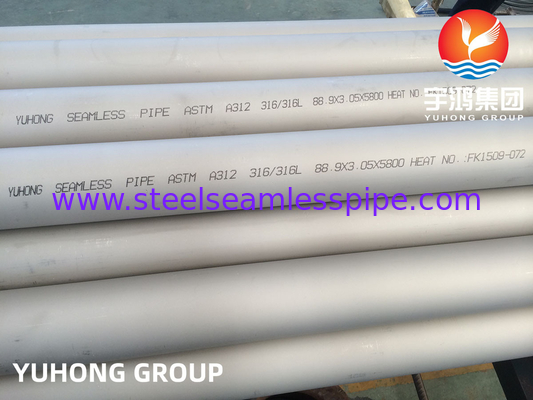

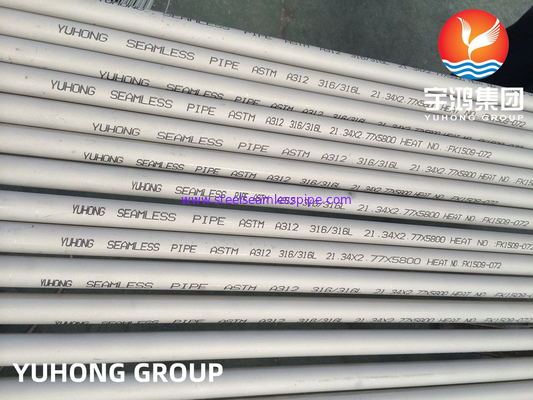

ASTM A312 TP316L ASME BPV কোড স্ট্যাম্প U এর জন্য অস্টেনাইটিক স্টেইনলেস স্টীল সিউমলেস পাইপ

ASTM A312 TP316L অস্টেনিটিক স্টেইনলেস স্টিল সিমলেস পাইপ ASME BPV কোড স্ট্যাম্প U এর জন্য

1. টিউবিং-এর জন্য মাত্রা সহনশীলতা

ASME SA-999 মাত্রা সহনশীলতা

• ASME SA-999 অনুযায়ী নির্ভুল কোল্ড-ড্রন সিমলেস টিউবিং

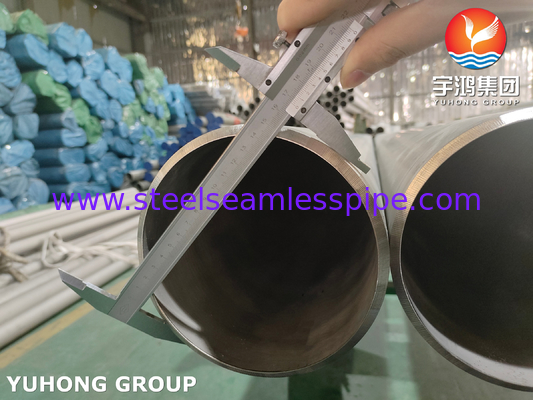

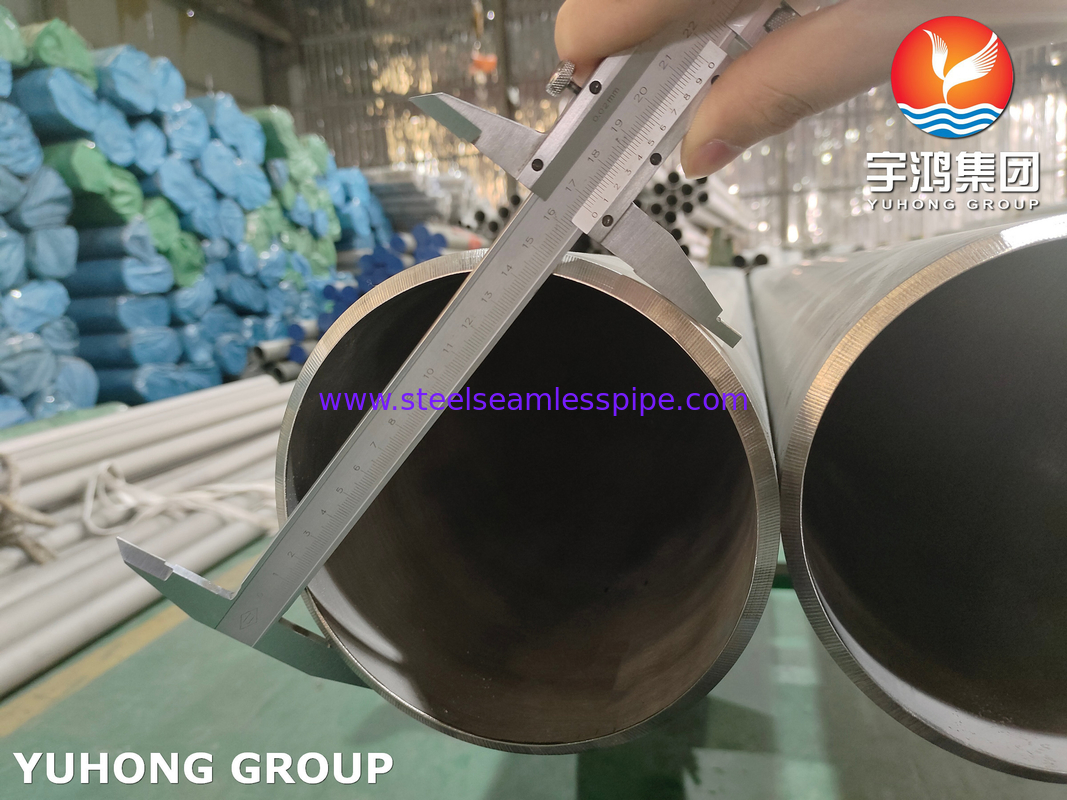

• বাইরের ব্যাসের সহনশীলতা: ±0.10 মিমি (বাইরের ব্যাস ≤ 25.4 মিমি এর জন্য)

• প্রাচীরের পুরুত্বের সহনশীলতা: ±10% (সর্বনিম্ন ±0.15 মিমি)

• সরলতা: ≤1.5 মিমি/মিটার দৈর্ঘ্য

2. পিটিং জারা প্রতিরোধের সার্টিফিকেশন

ASTM G48 পদ্ধতি A | NACE MR0175/ISO 15156 সম্মতি

• গুরুত্বপূর্ণ পিটিং তাপমাত্রা (CPT): ≥48°C (ASTM G48 পদ্ধতি A অনুযায়ী পরীক্ষিত)

• পরীক্ষার পরামিতি:

  • 72 ঘন্টার জন্য 48±1°C তাপমাত্রায় 6% FeCl₃ দ্রবণ

  • গ্রহণযোগ্যতার মানদণ্ড: ≤1.0 mdd ওজন হ্রাস

• NACE MR0175 সেকশন MR0175 টেবিল A.20 অনুযায়ী অ্যাসিডিক পরিবেশে (H₂S পরিবেশ) ব্যবহারের জন্য যোগ্য

3. নন-ডিসট্রাকটিভ পরীক্ষা (NDE) নিশ্চয়তা প্রোটোকল

A. জলবাহী চাপ পরীক্ষা

• পদ্ধতি: ASME সেকশন VIII UG-99(m) অনুযায়ী

• পরীক্ষার চাপ: 1.5 × ডিজাইন চাপ (MAWP)

• সময়কাল: ≥30 মিনিটের ভিজ্যুয়াল পরিদর্শন (শূন্য লিক গ্রহণ)

• নথি: AI দ্বারা স্বাক্ষরিত ASME ফর্ম U-1

B. এডি কারেন্ট টেস্টিং (ET)

• স্ট্যান্ডার্ড: ASME সেকশন V আর্টিকেল 8 (বাধ্যতামূলক পরিশিষ্ট II)

• কভারেজ: 100% টিউবের দৈর্ঘ্য

• সরঞ্জাম: ডিফারেনশিয়াল ঘূর্ণায়মান প্রোব সিস্টেম

• ক্যালিব্রেশন: ASME ক্যালিব্রেশন টিউব সেট P3-E2

• ত্রুটি প্রত্যাখ্যান: ≥5% প্রাচীর ক্ষয় ইঙ্গিত

C. আলট্রাসনিক টেস্টিং (UT) বিকল্প

• পরিপূরক প্রয়োজনীয়তা: SA-688 অ্যা্যানেক্স S4 (অস্টেনিটিক স্টেইনলেস স্টিল টিউবিং)

• পদ্ধতি: স্বয়ংক্রিয় সরল-বিম নিমজ্জন UT

• মানদণ্ড: DAC বক্ররেখা অতিক্রম করে এমন কোনো ইঙ্গিত নেই (20% DAC রেফারেন্স)

• ট্রিগার শর্ত: যদি ক্রেতার অর্ডারে উল্লেখ করা হয়
