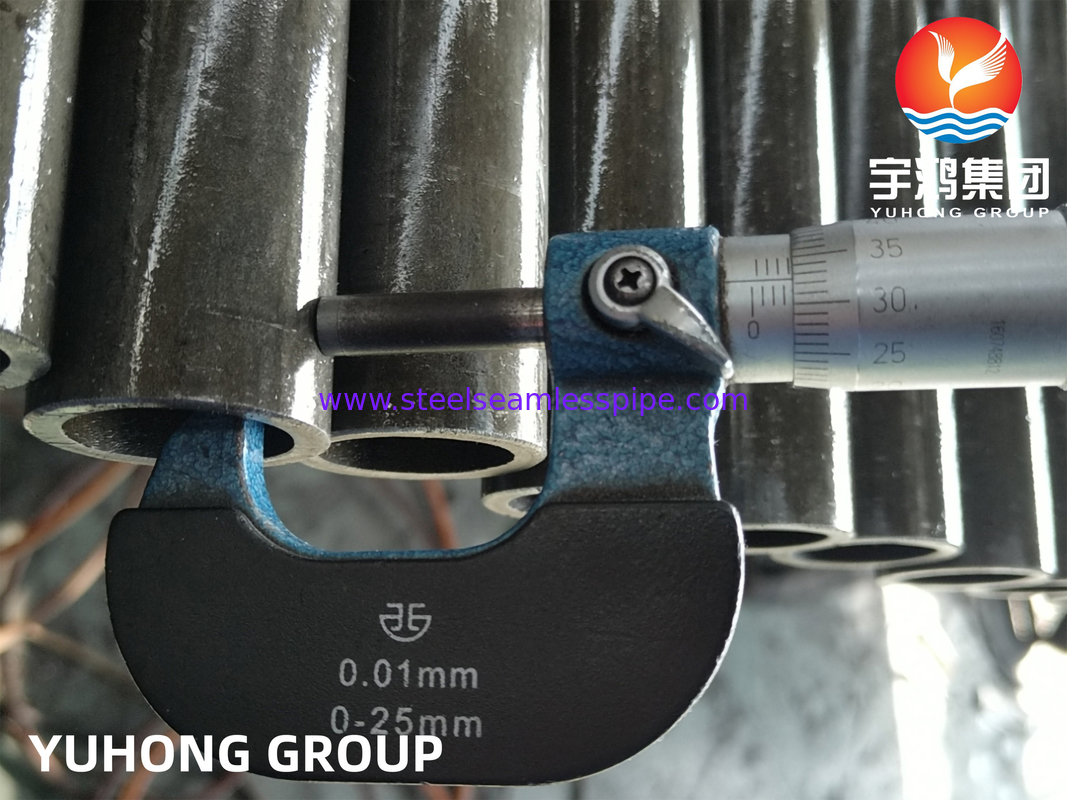

ASME SA210 গ্রেড A1 কার্বন স্টিল সিমলেস বয়লার টিউব এবং সুপারহিটার টিউব
ASME SA210 GR.A1 ASME SA210 স্ট্যান্ডার্ডের অধীনে একটি মাঝারি কার্বন স্টিল পাইপ। এটি সাধারণত পাওয়ার স্টেশন বয়লার, শিল্প বয়লার এবং সামুদ্রিক বয়লার তৈরির জন্য জল-শীতল প্রাচীর টিউব, ইকোনোমাইজার টিউব, নিম্ন-তাপমাত্রার সুপারহিটার টিউব এবং বিভিন্ন তাপ এক্সচেঞ্জার টিউব হিসাবে ব্যবহৃত হয়। কাজের পরিবেশের তাপমাত্রা সাধারণত 450°C (840°F) অতিক্রম করে না। উচ্চ তাপমাত্রা বা আরও চাহিদাপূর্ণ পরিবেশে, ASME SA213 T11 এবং T22-এর মতো উচ্চতর খাদযুক্ত উপকরণ নির্বাচন করা হবে।GR.A1 ASME SA210 স্ট্যান্ডার্ডে নির্দিষ্ট করা সর্বনিম্ন শক্তি গ্রেড। এটি একটি মাঝারি কার্বন স্টিল যা A53-এর মতো নিম্ন কার্বন স্টিলের চেয়ে বেশি কার্বনযুক্ত এবং উচ্চ কার্বন স্টিলের চেয়ে কম। এটি ঠান্ডা বা গরম করার প্রক্রিয়ার মাধ্যমে তৈরি করা হয় এবং প্রয়োজনীয় কাঠামো এবং বৈশিষ্ট্যগুলি পেতে প্রয়োজনীয় তাপ চিকিত্সা করা হয়।
ASTMA210 / A210M গ্রেড A1 কার্বন স্টিল বয়লার টিউব রাসায়নিক গঠন
| রাসায়নিক উপাদান (%) |
| গ্রেড |
C |
Si |
Mn |
P |
S |
Mo |
Cr |
V |
| A-1 |
≤0.27 |
≥0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
/ |
/ |
/ |
ASME SA210 GR.A1 মাঝারি কার্বন স্টিলের অন্তর্ভুক্ত যার কার্বনের পরিমাণ 0.27% এর কম বা সমান। ASME SA178 GR.A এবং ASME SA192-এর মতো নিম্ন কার্বন স্টিলের তুলনায়, এটি উচ্চতর শক্তি বজায় রাখে এবং এখনও তুলনামূলকভাবে ভাল ঢালাইযোগ্যতা এবং গঠনযোগ্যতা রয়েছে, যা কিছু ক্ষেত্রে উচ্চ কার্বন বা খাদযুক্ত স্টিলের চেয়ে শ্রেষ্ঠ। অন্যদিকে, 0.10% এর বেশি বা সমান সিলিকন উপাদান নিশ্চিত করে যে ASME SA210GR.A1-এর একটি ভাল ডিঅক্সিডেশন প্রভাব রয়েছে।
| স্ট্যান্ডার্ড স্পেসিফিকেশন |
ASTM A210 / A210M, ASME SA210, A210 A1, SA210 A1 |
| গ্রেড |
গ্রেড A-1 |
| JIS G 3467 |
STFA 10 |
| আকারের সীমা |
1/2 ইঞ্চি থেকে 16 ইঞ্চি [12.7 থেকে 406.4 মিমি] |
| প্রাচীরের পুরুত্ব |
1.5 মিমি-50 মিমি |
| আকৃতি |
গোল |
| উৎপাদন পদ্ধতি |
গরম এবং ঠান্ডা সমাপ্ত |
| দৈর্ঘ্য |
সর্বোচ্চ 25 মিটার, একক / ডাবল র্যান্ডম দৈর্ঘ্য |
| শর্তাবলী |
মিল পরীক্ষার সার্টিফিকেটগুলি EN10204.3 3.1 বা 3.2 অনুযায়ী জারি করা হবে |
| A210 GR.A1 টিউবগুলি সিমলেস হতে হবে এবং পরীক্ষাগুলি A 450 / A450M অনুযায়ী হতে হবে। |
| সাধারণ ব্যবহার |
বয়লার টিউব, সিমলেস স্টিল টিউব, স্টিল টিউব এবং সুপারহিটার টিউব। |
ASME SA210 GR.A1 কার্বন স্টিল সিমলেস বয়লার টিউব উত্পাদন এবং প্রয়োজনীয়তা
- প্রক্রিয়া: ASME SA210 GR.A1 কার্বন স্টিল সিমলেস বয়লার টিউব অবশ্যই সিমলেস প্রক্রিয়া ব্যবহার করে তৈরি করতে হবে যেমন গরম রোলিং এবং ঠান্ডা অঙ্কন
- তাপ চিকিত্সা: তাপ চিকিত্সা প্রয়োজনীয়তার ক্ষেত্রে, ASME SA210 GR.A1 সমাপ্ত কার্বন স্টিল বয়লার টিউবগুলিকে স্বাভাবিকীকরণ তাপ চিকিত্সা করতে হবে, যা অভিন্নভাবে সংগঠিত করতে পারে, শস্যের আকারকে পরিমার্জিত করতে পারে, অভ্যন্তরীণ চাপ দূর করতে পারে, পাইপের যান্ত্রিক বৈশিষ্ট্যগুলিকে উন্নত করতে পারে এবং পাইপটিকে ভবিষ্যতের ব্যবহারের জন্য ভাল প্রক্রিয়াকরণ কর্মক্ষমতা দিতে পারে।
- হাইড্রোলিক পরীক্ষা: প্রতিটি ASME SA210 GR.A1 কার্বন স্টিল বয়লার টিউব কারখানার ছাড়ার আগে একটি জলবাহী চাপ পরীক্ষার মধ্য দিয়ে যেতে হবে, অথবা যদি ক্রেতা উল্লেখ করেন, তবে এই পরীক্ষার পরিবর্তে অ-ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা ব্যবহার করা যেতে পারে।
- মাত্রা এবং সহনশীলতা: ASME SA210 GR.A1 কার্বন স্টিল বয়লার টিউবগুলির বাইরের ব্যাস, প্রাচীরের পুরুত্ব, দৈর্ঘ্য, সরলতা, ডিম্বাকৃতি এবং অন্যান্য মাত্রা এবং সহনশীলতা অবশ্যই স্ট্যান্ডার্ডে নির্দিষ্ট প্রয়োজনীয়তাগুলি মেনে চলতে হবে।
ASTM A210/ASME SA210 গ্রেড A1 বয়লার টিউব যান্ত্রিক বৈশিষ্ট্য
| যান্ত্রিক বৈশিষ্ট্য |
| গ্রেড |
টান |
ফলন |
দীর্ঘতা |
কঠোরতা |
| শক্তি (Mpa) |
শক্তি (Mpa) |
(%) |
(HRB) |
| A-1 |
≥415 |
≥255 |
≥30 |
≤79 |
ASTM A210/ASME SA210 বয়লার টিউব প্রাচীর বেধ সহনশীলতা
| সিমলেস, কোল্ড-ফিনিশড টিউব |
| বাইরের ব্যাস |
প্রাচীর বেধ সহনশীলতা % |
| ইঞ্চি (মিমি) |
উপরে (+) |
নিচে (-) |
| 1 1/2" (38.1) এবং নিচে |
20 |
0 |
| 1 1/2" (38.1) এর বেশি |
22 |
0 |
ASME SA210 GR.A1 কার্বন স্টিল টিউব এবং অন্যান্য গ্রেডের মধ্যে তুলনা
- SA210 GR.A1 বনাম SA210 GR.C: ASME SA210 GR.C-এর সাথে তুলনা করলে, যার কার্বনের পরিমাণ ≤ 0.35%, GR.A1-এর কার্বনের পরিমাণ কম (≤ 0.27%), যার ফলে টিউবের শক্তি তুলনামূলকভাবে কম হয়। এটি মাঝারি থেকে নিম্ন তাপমাত্রা এবং মাঝারি থেকে নিম্ন চাপের পরিবেশে কাজ করার জন্য উপযুক্ত, যেখানে GR.C সামান্য উচ্চ তাপমাত্রা এবং চাপ পরিবেশের জন্য উপযুক্ত। যাইহোক, এর কম শক্তির কারণে, GR.A1-এর GR.C-এর চেয়ে ভাল ঢালাইযোগ্যতা এবং গঠনযোগ্যতা রয়েছে। GR.C সাধারণত প্রিহিটিং এবং পোস্ট ওয়েল্ড হিট ট্রিটমেন্টের প্রয়োজন হয়।
- SA210 GR.A1 বনাম SA192: SA210 GR.A1 মাঝারি কার্বন স্টিল টিউবগুলির সাথে তুলনা করলে, SA192 নিম্ন-কার্বন স্টিল পাইপগুলির অন্তর্গত (C ≤ 0.06-0.18%) যার সর্বনিম্ন শক্তি রয়েছে, তবে চমৎকার নমনীয়তা, ঢালাইযোগ্যতা এবং তাপ পরিবাহিতা রয়েছে। এটি সাধারণত নিম্ন-চাপ বয়লারের ইকোনোমাইজার এবং জল-শীতল প্রাচীরে ব্যবহৃত হয়।
- SA210 GR.A1 বনাম SA106 GR.B: যদিও SA106 GR.B এবং SA210 GR.A1 উভয়ই মাঝারি কার্বন স্টিলের অন্তর্গত (C ≤ 0.30%), এগুলি প্রধানত উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ প্রক্রিয়া পাইপলাইনের জন্য ব্যবহৃত হয় (যেমন পেট্রোকেমিক্যাল এবং পাওয়ার প্ল্যান্ট প্রধান বাষ্প পাইপলাইন)। তাদের রাসায়নিক গঠন, তাপ চিকিত্সা প্রয়োজনীয়তা (সাধারণত স্বাভাবিকীকরণ+টেম্পারিং বা কুইঞ্চিং+টেম্পারিং), এবং যান্ত্রিক বৈশিষ্ট্য (বিশেষ করে উচ্চ-তাপমাত্রা কর্মক্ষমতা) SA210 কার্বন স্টিল বয়লার টিউব থেকে আলাদা। দুটি সরাসরি বিনিময়যোগ্য নয়।
এর খরচASME SA210 GR.A1 খাদ ইস্পাত টিউবগুলির চেয়ে কম, এবং বাজারের প্রক্রিয়াটি পর্যাপ্ত। একই সময়ে, এটির ভাল প্রক্রিয়াকরণ ক্ষমতা রয়েছে এবং ঢালাই, বাঁকানো এবং কাটার মতো প্রক্রিয়া করা তুলনামূলকভাবে সহজ। এটির ভাল শক্তি এবং প্লাস্টিসিটি রয়েছে এবং মাঝারি-প্যারামিটার বয়লার এবং তাপ এক্সচেঞ্জারগুলির শক্তি এবং প্লাস্টিসিটির জন্য মৌলিক প্রয়োজনীয়তাগুলি পূরণ করতে পারে এবং স্টেইনলেস স্টিলের চেয়ে ভাল তাপ পরিবাহিতা রয়েছে।
নির্বাচন করার সময়ASME SA210 GR.A1 কার্বন স্টিল টিউব, এটি মনে রাখতে হবে যে ASME SA210 GR.A1-এর উচ্চ তাপমাত্রা প্রতিরোধের ক্ষমতা সীমিত। এর সর্বোচ্চ অপারেটিং তাপমাত্রা সাধারণত 450℃-এর নিচে। যখন এটি এই তাপমাত্রা অতিক্রম করে, তখন পাইপের শক্তি উল্লেখযোগ্যভাবে হ্রাস পাবে এবং অ্যান্টি-অক্সিডেশন ক্ষমতা অপর্যাপ্ত। উচ্চ তাপমাত্রার পরিবেশে দীর্ঘ সময় কাজ করার সময়, ASME SA210 GR.A1-এর ক্রিপ বিকৃতি প্রতিরোধ ক্ষমতা খাদ ইস্পাতের চেয়ে নিকৃষ্ট হবে। একই সময়ে, অক্সিজেনযুক্ত জল, অ্যাসিড এবং ক্ষার জাতীয় ক্ষয়কারী মাধ্যমে, ASME SA210 GR.A1-এর কর্মক্ষমতা বজায় রাখতে ভাল জল রসায়ন নিয়ন্ত্রণ প্রয়োজন।
ASTM A210/ASME SA210 বয়লার টিউব অ্যাপ্লিকেশন
বয়লার
সুপার হিটার
তাপ এক্সচেঞ্জার
কনডেনসার
মেরিন অ্যাপ্লিকেশন
রিফাইনারি
কাগজ পাল্পিং
পেট্রোকেমিক্যাল অ্যাপ্লিকেশন
চাপের পাত্র
সাধারণ প্রকৌশল অ্যাপ্লিকেশন
