ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | YUHONG HOLDING GROUP |
| সাক্ষ্যদান: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| মডেল নম্বার: | C44300, C68700, C70600, C71500 |
| ন্যূনতম চাহিদার পরিমাণ: | 100KGS |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | কাঠের বাক্স প্যাকেজ |
| ডেলিভারি সময়: | 15-20 দিন |
| পরিশোধের শর্ত: | L/C, T T |
| যোগানের ক্ষমতা: | গ্রাহকের অনুরোধের জন্য Accordording |
| স্ট্যান্ডার্ড: | ASTM B111, ASTM B88, ASTM B288, ASTM B688 | উপাদান: | C44300 , C68700 , C70600, C71500 |
|---|---|---|---|
| পণ্যের ধরন: | বিজোড় টিউব, ঢালাই নল, তামার ফিটিং, কপার ফিন টিউব | টিপিআই: | BV, SGS, IEI, মুডি, .... |
| প্যাকেজ: | প্লাই-কাঠের কেস/লোহার কেস/ | ||
| লক্ষণীয় করা: | copper nickel pipes,copper alloy pipe |
||

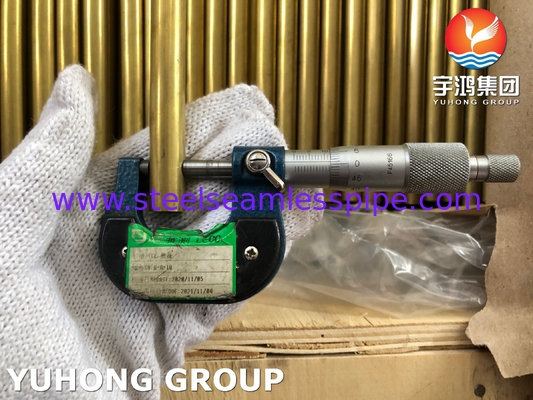

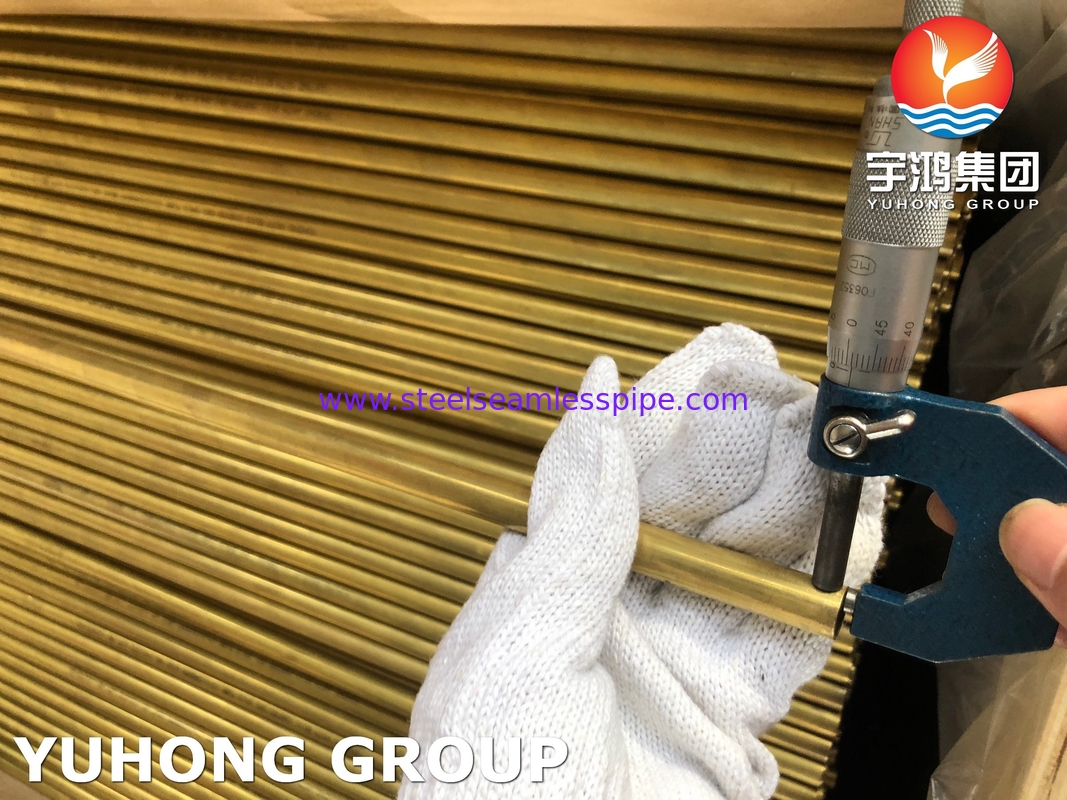

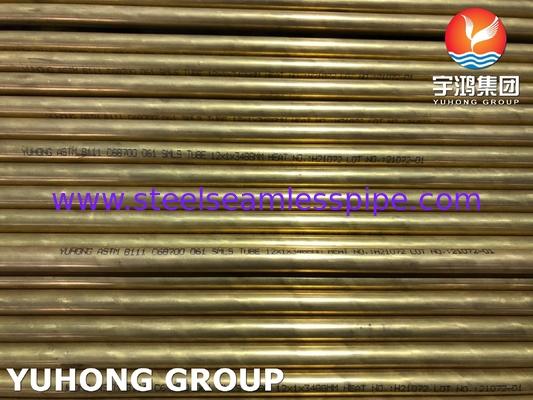

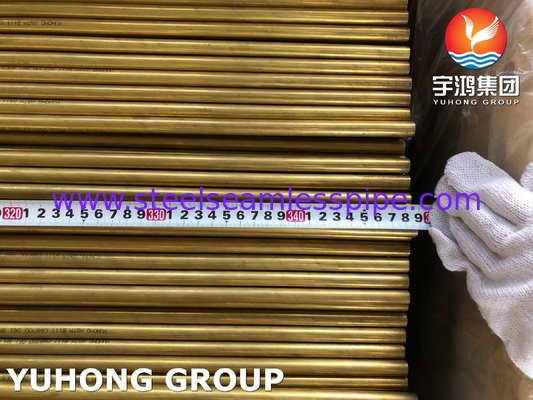

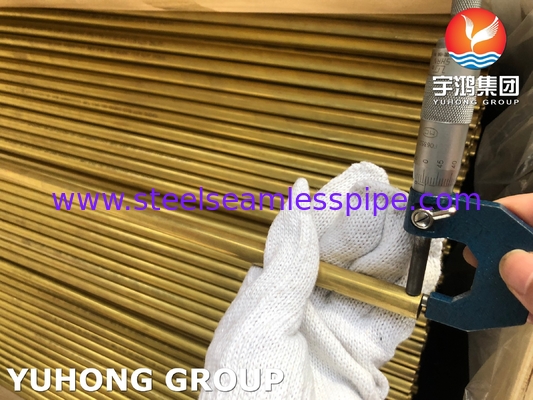

তামা খাদ ব্রাস টিউব ASTM B111 C44300 C68700 C70600 25.4mm*1.245mm*12995mm কনডেন্সার এয়ার কুলার রেডিয়েটার
| এএসটিএম বি-১১১-৮৯এ / এএসএমই এসবি-১১১-৮৯এ তামা এবং তামা মিশ্রণ সিউমলেস কনডেন্সার টিউব এবং Ferrule |
| 1. পরিধি 1.1 এই স্পেসিফিকেশনটি তামার এবং বিভিন্ন তামার মিশ্রণগুলির 31/8 ইঞ্চি পর্যন্ত ডিমিটার সহ, পৃষ্ঠতল কনডেন্সার, বাষ্পীভবন এবং তাপ এক্সচেঞ্জারগুলিতে ব্যবহারের জন্য সীমবিহীন টিউব এবং ফার্লুল স্ট্যাককে কভার করে।এই অ্যাপ্লিকেশনের জন্য টিউব সাধারণত নিম্নলিখিত তামা বা তামা খাদ থেকে তৈরি করা হয়ঃ: |
| তামা বা তামা মিশ্রণ | পূর্ববর্তী ব্যবহার | ধাতুর ধরন |
| ইউএনএস নং | নামকরণ | |
| C10200 | OF | অবশিষ্ট ডিঅক্সিড্যান্ট ছাড়া অক্সিজেন মুক্ত |
| C12000 | ডিএলপি | ফসফোরিক্সড, কম অবশিষ্ট ফসফর |
| C12200 | ডিএইচপি | ফসফারিজড, উচ্চ অবশিষ্ট ফসফরাস |
| C14200 | ডিপিএ | ফোরাইজড, আর্সেনিক |
| C19200 | - | ফোরাইজড, ১% লোহা |
| C23000 | - | লাল পিতল |
| C28000 | - | মন্টজ মেটাল |
| C44300 | - | অ্যাডমিরাল্টি ধাতু, বি, সি, এবং ডি |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | অ্যালুমিনিয়াম ব্রোঞ্জ |
| C68700 | - | অ্যালুমিনিয়াম ব্রাস, বি |
| C70400 | - | ৯৫-৫ কপার-নিকেল |
| C70600 | - | ৯০-১০ কপার-নিকেল |
| C71000 | - | ৮০-২০ কপার-নিকেল |
| C71500 | - | ৭০-৩০ কপার-নিকেল |
| C71640 | - | তামা-নিকেল-আয়রন-ম্যাঙ্গানিজ |
| C72200 | - | - |
টেবিল ১ রাসায়নিক প্রয়োজনীয়তা
| রচনা, % | |||||||||||||
| তামা বা তামা খাদ ইউএনএস নং | তামা | টিন | অ্যালুমিনিয়াম | নিকেল, কোবাল্ট সহ | সীসা, সর্বোচ্চ | লোহা | জিংক | ম্যানাগনেজ | আর্সেনিক | অ্যান্টিমোন | ফসফরাস | Chro মিউম |
অন্যান্য নামযুক্ত উপাদান |
| C10200 | 99.95 মিনিট | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.৯০ মিনিট | - | - | - | - | - | - | - | - | - | 0.004-0.012 | - | - |
| C12200 | 99.৯ মিনিট | - | - | - | - | - | - | - | - | - | 0.015-0.040 | - | - |
| C14200 | 99.৪০ মিনিট | - | - | - | - | - | - | - | 0.১৫-০50 | - | 0.015-0.040 | - | - |
| C19200 | 98.৭ মিনিট | - | - | - | - | 0.৮-১.2 | - | - | 0.১৫-০50 | - | 0.০১-০04 | - | - |
| C23000 | 84.০-৮৬.0 | - | - | - | 0.05 | 0.05 সর্বোচ্চ | রিমাল্ডার | - | - | - | - | - | - |
| C28000 | 59.০-৬৩।0 | - | - | - | 0.30 | 0.07 সর্বোচ্চ | অবশিষ্ট | - | - | - | - | - | - |
| C44300 | 70.০-৭৩।0 | 0.৯-১.2 | - | - | 0.07 | 0.06 সর্বোচ্চ | অবশিষ্ট | - | 0.০২-০06 | - | - | - | - |
| C44400 | 70.০-৭৩।0 | 0.৯-১.2 | - | - | 0.07 | 0.06 সর্বোচ্চ | অবশিষ্ট | - | - | 0.০২-০10 | - | - | - |
| C44500 | 70.০-৭৩।0 | 0.৯-১.2 | - | - | 0.07 | 0.06 সর্বোচ্চ | অবশিষ্ট | - | - | - | 0.০২-০10 | - | - |
| C60800 | অবশিষ্ট | - | 5.০-৬5 | - | 0.10 | 0.10 সর্বোচ্চ | - | - | 0.০২-০35 | - | - | - | - |
| C68700 | 76.০-৭৯0 | - | 1.৮-২.5 | - | 0.07 | 0.06 সর্বোচ্চ | অবশিষ্ট | - | 0.০২-০10 | - | - | - | - |
| C70400 | অবশিষ্ট | - | 4.৮-৬2 | 0.05 | 1.3-1।7 | 1.0 সর্বোচ্চ | 0.30-0.8 | - | - | - | - | - | |
| C70600 | অবশিষ্ট | - | 9.০-১১।0 | 0.05বি | 1.০-১.8 | 1.0 সর্বোচ্চবি | 1.0 সর্বোচ্চ | - | - | বি | - | বি | |
| C71000 | অবশিষ্ট | - | 19.০-২৩।0 | 0.05বি | 0.৫০-১0 | 1.0 সর্বোচ্চবি | 1.0 সর্বোচ্চ | - | - | বি | - | বি | |
| C71500 | অবশিষ্ট | - | 29.০-৩৩।0 | 0.05বি | 0.৪০-১0 | 1.0 সর্বোচ্চবি | 1.0 সর্বোচ্চ | - | - | বি | - | বি | |
| C71640 | অবশিষ্ট | - | 29.০-৩২।0 | 0.05বি | 1.৭-২.3 | 1.0 সর্বোচ্চবি | 1.২-২.5 | - | - | বি | - | বি | |
| C72200 | অবশিষ্ট | - | 15.০-১৮।0 | 0.05বি | 0.৫০-১0 | 1.0 সর্বোচ্চবি | 1.0 সর্বোচ্চ | - | - | বি | 0.30 -০.70 |
বি | |
এতামা (সিলভার সহ),
বিযখন পণ্যটি পরবর্তী ওয়েল্ডিং অ্যাপ্লিকেশনগুলির জন্য, এবং ক্রেতা দ্বারা নির্দিষ্ট করা হয়, তখন জিংক সর্বোচ্চ 0.50% হতে হবে,
সীসা ০.০২% সর্বোচ্চ, ফসফরাস ০.০২% সর্বোচ্চ, সালফার ০.০২% সর্বোচ্চ এবং কার্বন ০.০৫% সর্বোচ্চ।
যখন টেবিল ১-এর সমস্ত উপাদান বিশ্লেষণ করা হয়, তখন তাদের যোগফল নিম্নলিখিত টেবিলে দেখানো হবে।
| কপার অ্যালাই UNS নং. | তামা প্লাস নামযুক্ত উপাদান.% মিনিট |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
টেবিল ২ টেনসিলের প্রয়োজনীয়তা
| তামা বা তামা খাদ ইউএনএস নং | তাপমাত্রা নামকরণ | টান শক্তি মিনি ksiএ | ফলন শক্তিবিমিনিটএ | ২ ইঞ্চিতে প্রসারিত, মিনিট% | |
| স্ট্যান্ডার্ড | সাবেক | ||||
| C10200, C12000, C12200, C14200 | H55 | হালকা আঁকা | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | শক্তভাবে টানা | 45 | 40 | ... |
| C19200 | 061 | অ্যানিলড | 38 | 12 | ... |
| C23000 | 061 | অ্যানিলড | 40 | 12 | ... |
| C28000 | 061 | অ্যানিলড | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | অ্যানিলড | 45 | 15 | ... |
| C60800 | 061 | অ্যানিলড | 50 | 19 | ... |
| C68700 | 061 | অ্যানিলড | 50 | 18 | ... |
| C70400 | 061 | অ্যানিলড | 38 | 12 | ... |
| C70400 | H55 | হালকা আঁকা | 40 | 30 | ... |
| C70600 | 061 | অ্যানিলড | 40 | 15 | ... |
| C70600 | H55 | হালকা আঁকা | 45 | 35 | ... |
| C71000 | 061 | অ্যানিলড | 45 | 16 | ... |
| C71500 | 061 | অ্যানিলড | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| দেয়ালের বেধ ০.০৪৮ ইঞ্চি পর্যন্ত, ইত্যাদি | HR50 | টানা, চাপ-মুক্তি | 72 | 50 | 12 |
| দেয়ালের বেধ ০.০৪৮ ইঞ্চির বেশি। | HR50 | টানা, চাপ-মুক্তি | 72 | 50 | 15 |
| C71640 | 061 | অ্যানিলড | 63 | 25 | ... |
| C71640 | HR50 | টানা, চাপ মুক্ত | 81 | 58 | ... |
| C72200 | 061 | অ্যানিলড | 45 | 16 | ... |
| C72200 | H55 | হালকা আঁকা | 50 | 30 | ... |
টেবিল ৩ সম্প্রসারণের প্রয়োজনীয়তা
| টেম্পার ডেসাইনেশন | তামা বা তামা খাদ ইউএনএস নং | মূল বাইরের ব্যাসার্ধের শতাংশ হিসাবে Tbue বাইরের ব্যাসার্ধের সম্প্রসারণ | |
| স্ট্যান্ডার্ড | সাবেক | ||
| 061 |
অ্যানিলড |
C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300,C44400,C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 |
হালকা আঁকা |
C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | টানা, স্ট্রেস মুক্ত | C71500 | 20 |
| কঠিন টানা, শেষের দিকে অ্যানিলড | C10200,C12000,C14200 | 30 | |
টেবিল ৪ নটচ গভীরতা
| টিউব প্রাচীর বেধ, ভিতরে. | টিউব বাইরের ব্যাসার্ধ, ভিতরে. | ||
| ১-৩-৪ এর বেশি, ইনক্লুসিভ | ৩/৪ থেকে ১/৪ এর বেশি, ইনক্লুসিভ | ১১/৪ থেকে ৩/৩ এর বেশি। | |
| ০.০১৭-০ এর উপরে।032 | 0.005 | 0.006 | 0.007 |
| 0.০৩২-০049, ইনক | 0.006 | 0.006 | 0.0075 |
| 0.049-0.083, ইনক | 0.007 | 0.0075 | 0.008 |
| 0.083-0.109, ইনক | 0.0075 | 0.0085 | 0.0095 |
| 0.109-0.120, ইনক | 0.009 | 0.009 | 0.011 |
টেবিল ৫: ড্রিলিং গর্তের ব্যাসার্ধ
| টিউব বাইরের ব্যাসার্ধ, ভিতরে. | গর্তের ব্যাসার্ধ, ভিতরে। | ড্রিল নং. |
| ১/৩/৪, ইত্যাদি | 0.025 | 72 |
| ৩/৪-১ এর বেশি, ইনক্লুসিভ | 0.031 | 68 |
| ১-১১/৪ এর বেশি, অন্তর্ভূক্ত | 0.036 | 64 |
| ১১/৪/১১/২ এর বেশি, অন্তর্ভূক্ত | 0.042 | 58 |
| ১১/২/১৩/৪ এর বেশি, অন্তর্ভূক্ত | .0046 | 56 |
| ১৩/৪-২ এর বেশি, অন্তর্ভূক্ত | 0.052 | 55 |
হাইড্রোস্ট্যাটিক টেস্ট - প্রতিটি টিউবকে অভ্যন্তরীণ হাইড্রোস্ট্যাটিক চাপ সহ্য করতে হবে, যাতে ফুটোর কোন চিহ্ন না থাকে।
নিম্নলিখিত সমীকরণ দ্বারা নির্ধারিত 7000 psi এর একটি ফাইবার স্ট্রেসকে উপাদানটি সাপেক্ষে যথেষ্ট
টেনশনের অধীনে সিলিন্ডারগুলি। যদি এটি নির্দিষ্ট না হয় তবে টিউবটি 1000psi এর উপরে একটি hudrostatic চাপে পরীক্ষা করা প্রয়োজন হয় না।
P = 2St/(D-0.8t) যেখানেঃ
P = হাইড্রোস্ট্যাটিক চাপ, পিসিজি।
t = টিউব প্রাচীরের বেধ, ইন।
D = টিউবের বাইরের ব্যাসার্ধ, এবং
S = উপাদানের অনুমোদিত চাপ, psi।
টেবিল ৬ ব্যাসার্ধ সহনশীলতা
| বাইরের ব্যাসার্ধ, ভিতরে | দেয়াল বেধ, ভিতরে. | ||||
| 0.020এ 0.022 0.025 0.028 |
0.032 | 0.035 | 0.042 | 0.০৪৯ এবং তার বেশি | |
| ব্যাসার্ধ সহনশীলতা, প্লাস এবং মাইনাস, ইন. | |||||
| শূন্য পর্যন্ত।500, ইনক | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| ০.৫০০-০ এর উপরে।740, ইনক | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| ০.৫০০-৭ এর উপরে।40, ইনক | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| ০.৭৪০-১ এর উপরে।000, ইনক | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| ১,২৫০-১ এর বেশি।375, ইনক | ... | ... | ... | 0.008 | 0.005 |
| ১.৩৭৫-২ এর উপরে।000, ইনক | ... | ... | ... | ... | 0.006 |
A এই কলামে প্রদত্ত অনুমোদনগুলি শুধুমাত্র হালকা এবং আঁকা টেম্পারে প্রযোজ্য।
অ্যানিলড টেম্পারের জন্য tolerances প্রস্তুতকারক এবং ক্রেতা মধ্যে সম্মত হয়।
টেবিল ৭ প্রাচীরের বেধ সহনশীলতা, প্লাস এবং মাইনাস ইন।
| দেয়াল বেধ, ভিতরে. | ডায়ামেটারের বাইরে, ভিতরে। | ||
| ১/৮ থেকে ৫/৮ এর বেশি, অন্তর্ভূক্ত | ৫/৮ থেকে ১ এর বেশি, ইনক্লুসিভ | ১ থেকে ২ এর বেশি, ইনক | |
| 0.020, ইনক্লুসিভ থেকে ০032 | 0.003 | 0.003 | ... |
| 0.032, ইনক্লুসিভ থেকে ০035 | 0.003 | 0.003 | 0.004 |
| 0.035, ইনক্লুসিভ থেকে ০058 | 0.004 | 0.0045 | 0.0045 |
| 0.058, ইনক্লুসিভ থেকে ০083 | 0.0045 | 0.005 | 0.005 |
| 0.083, ইনক্লুসিভ থেকে ০120 | 0.005 | 0.0065 | 0.0065 |
| 0.120, ইনক্লুসিভ থেকে ০134 | 0.007 | 0.007 | 0.0075 |
টেবিল ৮ দৈর্ঘ্য সহনশীলতা
| নির্দিষ্ট দৈর্ঘ্য, ফুট | সহনশীলতা, সব প্লাস, ইন. |
| ১৫ পর্যন্ত | ৩/৩২ |
| ১৫-২০ এর বেশি | ১/৮ |
| ২০-৩০ এর বেশি, ইনক্লুসিভ | ৫/৩২ |
| ৩০-৬০ এর বেশি, ইনক্লুসিভ | ৩/৮ |
| ৬০-১০০ এর বেশি, ইনক্লুসিভএ | অর্ধেক |
এ100 ফুটের বেশি দৈর্ঘ্যের কনডেন্সার টিউবগুলির বর্তমান চাহিদা নেই। দৈর্ঘ্যের জন্য সহনশীলতার মানগুলি বিকাশ করা হবে
অভিজ্ঞতা অনুযায়ী, দেয়ালের বেধের দৈর্ঘ্যের জন্য অনুমোদন মান 0।020, ইন্ক্লুসিভ থেকে 0.032 পর্যন্ত নির্ধারিত হবে।
নির্মাতা বা সরবরাহকারী এবং ক্রেতা।
| টিউব. বাইরের ব্যাসার্ধ, ভিতরে | সহনশীলতা |
| ৫/৮ পর্যন্ত | 0.০১০ ইন. |
| ৫/৮ এর বেশি | 0.016 ইঞ্চি/ইঞ্চি ব্যাসার্ধ |
এই স্পেসিফিকেশনে তালিকাভুক্ত বৈশিষ্ট্য এবং রাসায়নিক রচনাগুলি, মতবিরোধের ক্ষেত্রে,
নিম্নলিখিত এএসটিএম পদ্ধতি অনুসারে নির্ধারণ করা হবেঃ
| পরীক্ষা | এএসটিএম নাম |
| রাসায়নিক বিশ্লেষণ | বি ১৭০এ,E53,E54,E62,E75,E478 |
| গ্রানাইজ | E112 |
| প্রসারণ (পিন টেস্ট) | বি১৫৩ |
| পারদ নাইট্রেট | বি১৫৪ |
| চাপ | E8 |
| ধ্বংসাত্মক নয় | E243 |
এস্পেসিফিকেশন বি১৭০-এ উল্লেখ আছে, এর সংলগ্ন প্রস্তাবিত রাসায়নিক পদ্ধতি।
যখন ই-১ কমিটি তামার মধ্যে নিম্ন স্তরের অমেধ্যের পরিমাপের জন্য পরীক্ষামূলক এবং প্রকাশিত পদ্ধতিগুলি পরীক্ষা করে।
স্পেসিফিকেশন বি ১৭০ এর Annex মুছে ফেলা হবে।
সংযোজন (অনিচ্ছাকৃত তথ্য)
X1. তামা এবং তামা খাদের ঘনত্ব
X1.1 এই স্পেসিফিকেশনের অধীনে থাকা খাদগুলির ঘনত্ব টেবিল X1 এ দেওয়া হয়েছে।1.
টেবিল X1.1 ঘনত্ব
| তামা বা তামা খাদ ইউএনএস নং | ঘনত্ব, পাউন্ড।3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0.323 |
| C19200 | 0.320 |
| C23000 | 0.316 |
| C28000 | 0.303 |
| C44300,C44400,C44500 | 0.308 |
| C60800 | 0.295 |
| C61300,C61400 | 0.285 |
| C68700 | 0.301 |
| C70400 | 0.323 |
| C70600 | 0.323 |
| C71000 | 0.323 |
| C71500 | 0.323 |
| C71640 | 0.323 |
| C72200 | 0.323 |
!
