ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | YUHONG |
| সাক্ষ্যদান: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| মডেল নম্বার: | ASTM SA266 Gr2N |
| ন্যূনতম চাহিদার পরিমাণ: | 500 কেজি |
|---|---|
| মূল্য: | NEGOTIABLE |
| প্যাকেজিং বিবরণ: | প্লাই-কাঠের কেস/আয়রন কেস/প্লাস্টিকের ক্যাপ সহ বান্ডিল |
| ডেলিভারি সময়: | 10-90 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | গ্রাহকের অনুরোধ অনুযায়ী |
| স্পেসিফিকেশন: | ASTM SA266 Gr2N | স্ট্যান্ডার্ড: | এএসএমই বি১৬।5এএসএমই বি১৬।47 |
|---|---|---|---|
| সম্মুখ: | আরএফ, এফএফ, আরটিজে, ইত্যাদি। | আকার: | বিভিন্ন আকার উপলব্ধ |

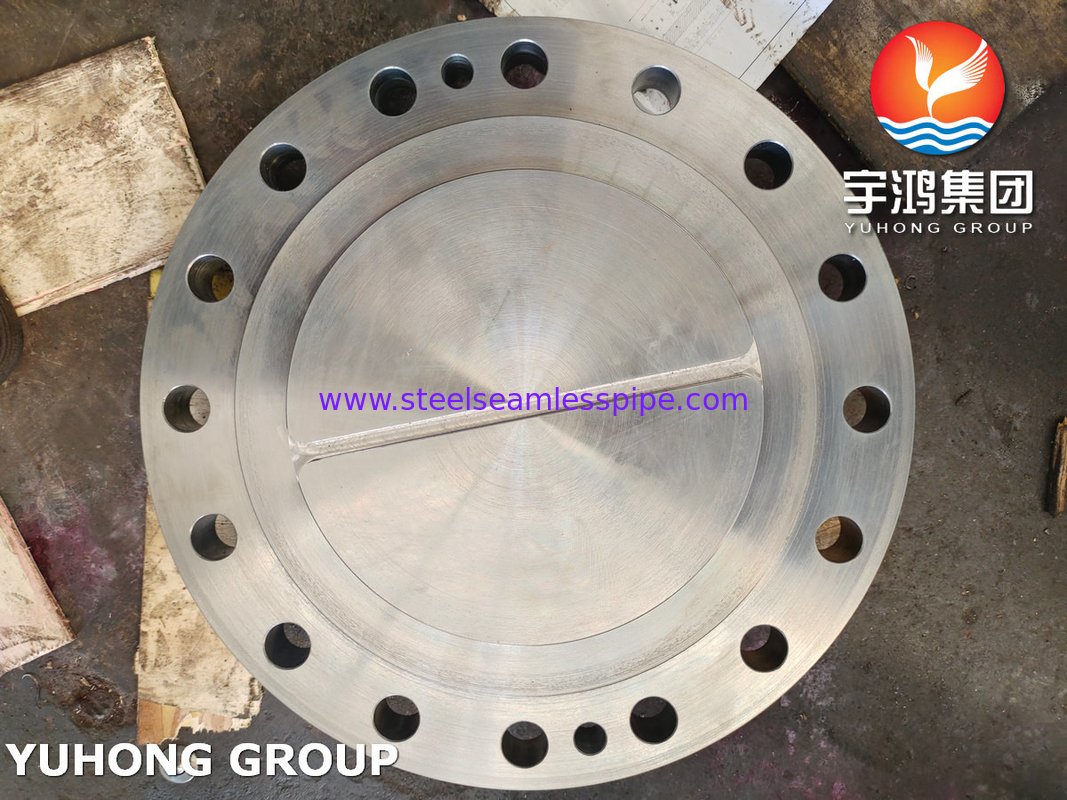

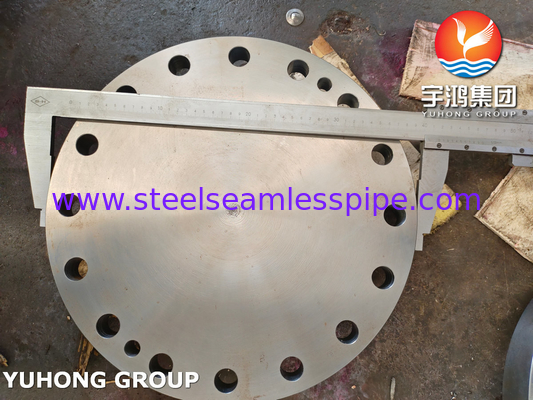

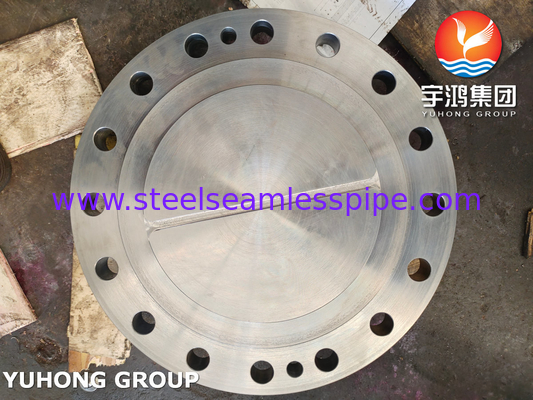

SA266 Gr2N চ্যানেল কভার ফ্ল্যাঞ্জ এবং শেল সাইড ফ্ল্যাঞ্জ তাপ এক্সচেঞ্জারে ব্যবহৃত
SA266 Gr2N চ্যানেল কভার ফ্ল্যাঞ্জ একটি ধরণের ফ্ল্যাঞ্জ যা পাইপিং সিস্টেমে ব্যবহৃত হয়। এটি SA266 গ্রেড 2N ইস্পাত থেকে তৈরি, যা কম কার্বন, কম খাদ ইস্পাত যা নিম্ন তাপমাত্রার অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।চ্যানেল কভার ফ্ল্যাঞ্জ একসঙ্গে চ্যানেল বা পাইপ দুই বিভাগে সংযোগ করতে ব্যবহৃত হয়, একটি নিরাপদ এবং ফুটো-প্রমাণ সংযোগ প্রদান করে।
SA266 Gr2N চ্যানেল কভার ফ্ল্যাঞ্জের একটি ফ্ল্যাঞ্জযুক্ত নকশা রয়েছে, চ্যানেল বা পাইপে এটি সংযুক্ত করার জন্য পরিধি জুড়ে বোল্ট গর্ত রয়েছে।এটি সাধারণত এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে চ্যানেল বা পাইপটি সিল করা দরকারযেমন তেল ও গ্যাস, পেট্রোকেমিক্যাল এবং বিদ্যুৎ উৎপাদনের শিল্প।
বিভিন্ন পাইপিং সিস্টেমের প্রয়োজনীয়তা অনুসারে ফ্ল্যাঞ্জটি বিভিন্ন আকার এবং চাপের নামকরণে পাওয়া যায়। এটি উচ্চ চাপ এবং তাপমাত্রার অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে,সিস্টেমের অখণ্ডতা এবং নিরাপত্তা নিশ্চিত করা.
SA266 Gr2N চ্যানেল কভার ফ্ল্যাঞ্জ একটি নির্ভরযোগ্য এবং টেকসই উপাদান যা পাইপিং সিস্টেমে চ্যানেল বা পাইপ সংযোগ এবং সিলিংয়ের জন্য ব্যবহৃত হয়।
একটি শেল সাইড ফ্ল্যাঞ্জ হল একটি ধরনের ফ্ল্যাঞ্জ যা তাপ এক্সচেঞ্জার এবং চাপের পাত্রে ব্যবহৃত হয়।এটা সরঞ্জাম শেল পাশ অবস্থিত এবং শেল পাশ nozzles বা পাইপিং শেল সংযোগের জন্য ব্যবহৃত হয়.
শেল সাইড ফ্ল্যাঞ্জ সাধারণত একটি বৃত্তাকার প্লেট যার পরিধি চারপাশে বোল্ট গর্ত রয়েছে। এটি সরঞ্জামগুলির শেলের সাথে বোল্ট করার জন্য ডিজাইন করা হয়েছে, যা একটি নিরাপদ এবং ফুটো-শক্ত সংযোগ সরবরাহ করে।ফ্ল্যাঞ্জ সাধারণত শেল হিসাবে একই উপাদান থেকে তৈরি করা হয়, সামঞ্জস্যতা এবং শক্তি নিশ্চিত করে।
শেল সাইড ফ্ল্যাঞ্জ শেল সাইড নল বা পাইপিংয়ের সহজ ইনস্টলেশন এবং অপসারণের অনুমতি দেয়। এটি রক্ষণাবেক্ষণ এবং পরিদর্শন কার্যক্রমের জন্য একটি সুবিধাজনক অবস্থানও সরবরাহ করে। অতিরিক্তভাবে,ফ্ল্যাঞ্জ শেল জুড়ে লোড এবং চাপ সমানভাবে বিতরণ করতে সাহায্য করে, স্থানীয় চাপ পয়েন্ট প্রতিরোধ।
একটি শেল সাইড ফ্ল্যাঞ্জ নির্বাচন করার সময়, উপাদান সামঞ্জস্য, চাপ রেটিং, এবং তাপমাত্রা সীমাবদ্ধতা যেমন কারণ বিবেচনা করা আবশ্যক।ফ্ল্যাঞ্জের সঠিক আকার থাকা উচিত এবং সরঞ্জামগুলির নির্দিষ্ট অপারেটিং শর্তগুলি পরিচালনা করার জন্য ডিজাইন করা উচিত.
গরম এক্সচেঞ্জার এবং চাপের পাত্রে এর অখণ্ডতা এবং কর্মক্ষমতা নিশ্চিত করার ক্ষেত্রে শেল সাইড ফ্ল্যাঞ্জ একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এটি শেল সাইড উপাদানগুলির জন্য একটি নির্ভরযোগ্য সংযোগ পয়েন্ট সরবরাহ করে এবং সরঞ্জামগুলির সামগ্রিক কাঠামোগত অখণ্ডতা বজায় রাখতে সহায়তা করে.
রাসায়নিক রচনা প্রয়োজনীয়তা
| পয়েন্ট | এএসটিএম এ২৬৬ এর জন্য রাসায়নিক প্রয়োজনীয়তা, % | ||
| ১ম ও ২য় শ্রেণি | ৩য় শ্রেণি | গ্রেড ৪ | |
| সি | ≤ ০30 | ≤ ০35 | ≤ ০30 |
| এমএন | 0.40 ~ 1.05 | 0.80 ~ 135 | 0.80 ~ 135 |
| পি | ≤ ০025 | ≤ ০025 | ≤ ০025 |
| এস | ≤ ০025 | ≤ ০025 | ≤ ০025 |
| হ্যাঁ | 0.15 ~ 0.35 | 0.15 ~ 0.35 | 0.15 ~ 0.35 |
যান্ত্রিক বৈশিষ্ট্য
| টান | গ্রেড ১ | ২য় ও ৪র্থ শ্রেণি | ৩য় শ্রেণি |
| প্রয়োজনীয়তা | |||
| টি.এস. মিনিট। | ৬০-৮৫ | ৭০-৯৫ | ৭৫-১০০ |
| ksi [Mpa] | [৪১৫-৫৮৫] | [৪৮৫-৬৫৫] | ৫১৫-৬৯০ |
| Y.S. মিনি. | 30 | 36 | 37.5 |
| ksi [Mpa] | [২০৫] | [২৫০] | [২৬০] |
| EL. in 2" অথবা | 23 | 20 | 19 |
| [62.5 মিমি] | [২১] | [18] | [17] |
| মিনিট % | |||
| R.O.A. | 38 | 33 | 30 |
| মিনিট % |
| এএসটিএম এ২৬৬ | ব্রিনেল কঠোরতা |
| গ্রেড | এইচবিডব্লিউ |
| 1 | ১২১-১৭০ |
| 2 | ১৩৭-১৯৭ |
| 3 | ১৫৬-২০৭ |
| 4 | ১৩৭-১৯৭ |
এর প্রধান অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
1. তাপ এক্সচেঞ্জার উপাদানগুলির মধ্যে সংযোগঃ ফ্ল্যাঞ্জগুলি তাপ এক্সচেঞ্জারের বিভিন্ন উপাদানগুলি যেমন শেল, টিউব এবং হেডারগুলি সংযুক্ত করতে ব্যবহৃত হয়।তারা একটি নিরাপদ এবং ফুটো-প্রমাণ সংযোগ প্রদান, তরলগুলির মধ্যে দক্ষ তাপ স্থানান্তর নিশ্চিত করে।
2- রক্ষণাবেক্ষণ এবং মেরামতঃ ফ্ল্যাঞ্জগুলি তাপ এক্সচেঞ্জারগুলির সহজ রক্ষণাবেক্ষণ এবং মেরামতের অনুমতি দেয়। তারা উপাদানগুলির দ্রুত বিচ্ছিন্নকরণ এবং পুনরায় একত্রিত করার অনুমতি দেয়, পরিদর্শন, পরিষ্কার, মেরামতের সুবিধা দেয়,এবং ক্ষতিগ্রস্ত অংশ প্রতিস্থাপন.
3. সম্প্রসারণ এবং সংকোচনঃ তাপ এক্সচেঞ্জারগুলি তাপমাত্রার পরিবর্তনের কারণে তাপীয় সম্প্রসারণ এবং সংকোচনের শিকার হয়।Flanges সিস্টেম নমনীয়তা প্রদান করে এই আন্দোলন accommodate, স্ট্রেস এবং উপাদান ক্ষতি প্রতিরোধ।
4. চাপ সীমাবদ্ধতাঃ ফ্ল্যাঞ্জগুলি তাপ এক্সচেঞ্জারের চাপ সীমাবদ্ধতা নিশ্চিত করে। তারা বিনিময় করা তরলগুলির চাপ এবং তাপমাত্রার অবস্থার প্রতিরোধের জন্য ডিজাইন করা হয়েছে,কোনো ফাঁস বা ব্যর্থতা প্রতিরোধ.
5. বিনিময়যোগ্যতাঃ ফ্ল্যাঞ্জগুলি বিভিন্ন তাপ এক্সচেঞ্জার উপাদানগুলির মধ্যে বিনিময়যোগ্যতা সরবরাহ করে। স্ট্যান্ডার্ড ফ্ল্যাঞ্জের মাত্রা এবং রেটিংগুলি অংশগুলির সহজ প্রতিস্থাপনের অনুমতি দেয়,ডাউনটাইম এবং খরচ কমানো.
6. কাস্টমাইজেশন এবং অভিযোজনযোগ্যতাঃ ফ্ল্যাঞ্জগুলি তাপ এক্সচেঞ্জার সিস্টেমের নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা যায়। এগুলি বিভিন্ন আকার, উপকরণ,এবং চাপ নাম্বার, সামগ্রিক সিস্টেম ডিজাইনের সাথে সামঞ্জস্যতা নিশ্চিত করে।
তাপ এক্সচেঞ্জারগুলির দক্ষ অপারেশন, রক্ষণাবেক্ষণ এবং নিরাপত্তার জন্য ফ্ল্যাঞ্জগুলি একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। তারা বিভিন্ন উপাদানগুলির মধ্যে একটি নির্ভরযোগ্য এবং বহুমুখী সংযোগ সরবরাহ করে।সর্বোত্তম তাপ স্থানান্তর এবং কর্মক্ষমতা নিশ্চিত করা.
