ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | YUHONG |
সাক্ষ্যদান: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
মডেল নম্বার: | EN10028 1.4541 |
ন্যূনতম চাহিদার পরিমাণ: | 500 কেজি |
---|---|
মূল্য: | NEGOTIABLE |
প্যাকেজিং বিবরণ: | প্লাই-কাঠের কেস/আয়রন কেস/প্লাস্টিকের ক্যাপ সহ বান্ডিল |
ডেলিভারি সময়: | 10-90 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | গ্রাহকের অনুরোধ অনুযায়ী |
স্ট্যান্ডার্ড: | EN10028 1.4541 | আকার: | 1/2" - 48" |
---|---|---|---|
উপাদান: | স্টেইনলেস স্টীল, ১.4541 | আবেদন: | ফ্লোটিং হেড এক্সচেঞ্জার শেল হিট এক্সচেঞ্জার |
ডিজাইন: | ব্যক্তিগতকৃত | আকৃতি: | সিলিন্ডার |
লক্ষণীয় করা: | 1.4541 স্টেইনলেস স্টীল টিউব শীট,তাপ এক্সচেঞ্জার শেল স্টেইনলেস স্টীল টিউব শীট |

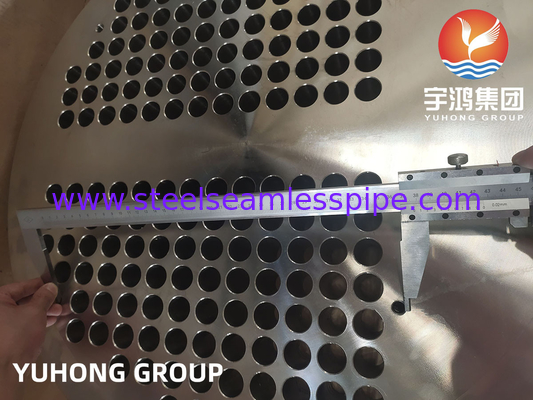

EN10028 1.4541 স্টেইনলেস স্টীল টিউব শীট
EN10028 1.4541 স্টেইনলেস স্টিলের জন্য একটি ইউরোপীয় মান, বিশেষ করে অস্টেনাইটিক স্টেইনলেস স্টিলের জন্য। এটি X6CrNiTi18-10 বা AISI 321 নামেও পরিচিত।
একটি স্টেইনলেস স্টিল টিউব শীট একটি সমতল প্লেটকে বোঝায় যা টিউবগুলিকে আচ্ছাদন করার জন্য ছিদ্রযুক্ত বা মেশিনযুক্ত গর্তযুক্ত। এটি সাধারণত তাপ এক্সচেঞ্জার, বয়লার,এবং অন্যান্য চাপবাহী পাত্রে টিউবগুলিকে সমর্থন এবং ধরে রাখার জন্য.
অতএব, EN10028 1.4541 স্টেইনলেস স্টিল টিউব শীটটি স্টেইনলেস স্টিল গ্রেড 1 থেকে তৈরি একটি টিউব শীটকে বোঝায়।4541, যা সাধারণত তার চমৎকার জারা প্রতিরোধের এবং উচ্চ তাপমাত্রা শক্তি জন্য ব্যবহৃত হয়।
একটি টিউব শীট একটি তাপ এক্সচেঞ্জারের একটি গুরুত্বপূর্ণ উপাদান। এটি একটি বৃত্তাকার প্লেট যা টিউবগুলিকে ধরে রাখার জন্য একটি সিরিজ গর্ত ধারণ করে।টিউব এই গর্ত মাধ্যমে সন্নিবেশ করা হয় এবং তারপর প্রসারিত বা একটি শক্তিশালী এবং ফুটো-শক্ত সংযোগ তৈরি করতে টিউব শীট থেকে welded হয়.
টিউব শীট তাপ এক্সচেঞ্জারের উচ্চ চাপ এবং নিম্ন চাপের পক্ষের মধ্যে একটি বাধা হিসাবে কাজ করে। এটি নিশ্চিত করে যে টিউবগুলির মধ্য দিয়ে প্রবাহিত তরলগুলি একে অপরের সাথে মিশে না।টিউব শীট এছাড়াও সমর্থন এবং টিউব স্থিতিশীলতা প্রদান, যা তাদের অপারেটিং শর্তে স্ল্যাশ বা কম্পন থেকে রক্ষা করে।
টিউব শীটগুলি সাধারণত উচ্চ তাপমাত্রা এবং ক্ষয়কারী পরিবেশ যেমন স্টেইনলেস স্টিল, কার্বন স্টিল বা টাইটানিয়াম সহ্য করতে পারে এমন উপকরণ দিয়ে তৈরি করা হয়।উপাদান নির্বাচন তাপ এক্সচেঞ্জারের নির্দিষ্ট প্রয়োজনীয়তা উপর নির্ভর করে, যার মধ্যে রয়েছে প্রক্রিয়াকৃত তরল এবং অপারেটিং শর্তাবলী।
টিউব শীটের নকশা দক্ষ তাপ স্থানান্তর এবং টিউব ব্যর্থতা প্রতিরোধের জন্য গুরুত্বপূর্ণ। টিউব ব্যাসার্ধ এবং বেধ, পিচ (স্পেসিং) টিউবগুলির মধ্যে,এবং নল শীট মধ্যে গর্ত সংখ্যা এবং বিন্যাস নকশা প্রক্রিয়া সময় সাবধানে বিবেচনা করা হয়.
টিউবগুলিকে ধরে রাখার পাশাপাশি, টিউব শীটগুলি তাপ এক্সচেঞ্জারের শেল বা হাউজিং সংযুক্ত করার জন্য একটি পৃষ্ঠ সরবরাহ করে।শেলটি সাধারণত টিউবগুলির জন্য একটি সিলযুক্ত অভ্যন্তর তৈরি করতে টিউব শীটে বোল্ট বা ওয়েল্ড করা হয়.
টিউব শীট একটি তাপ এক্সচেঞ্জারের কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি সঠিক তরল বিচ্ছেদ নিশ্চিত করে, টিউবগুলিকে সমর্থন করে,এবং টিউব এবং শেল মধ্যে একটি নিরাপদ সংযোগ প্রদান করে.
1.4541 রাসায়নিক গঠন
রাসায়নিক গঠন, % | ||||||||
ইস্পাত গ্রেড | C, ≤ | Si, ≤ | এমএন, ≤ | P, ≤ | S, ≤ | সিআর | নি | টিআই |
X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 17১০-১৯,0 | 9,0-12,0 | 5xC থেকে 0,70 |
1.4541 সমতুল্য গ্রেড
EN X6CrNiTi18-10 (1.4541) উপাদান সমতুল্য গ্রেড | ||||
ইউরোপীয় ইউনিয়ন | মার্কিন যুক্তরাষ্ট্র | আইএসও | চীন | জাপান |
ইস্পাতের নাম (উপাদানের সংখ্যা) | গ্রেড (ইউএনএস) | গ্রেড (আইএসও নম্বর) | গ্রেড (ইউএনএস) | গ্রেড |
X6CrNiTi18-10 (1.4541) | ৩২১ (ইউএনএস এস৩২১০০) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
06Cr18Ni11Ti (নতুন নাম) (S32168) |
একটি টিউব শীটের উত্পাদন প্রক্রিয়াতে উপাদান নির্বাচন, নকশা, মেশিনিং এবং মান নিয়ন্ত্রণ সহ বেশ কয়েকটি পদক্ষেপ জড়িত।
1. উপাদান নির্বাচনঃ টিউব শীট সাধারণত উচ্চ মানের ধাতু বা খাদ থেকে তৈরি করা হয়, যেমন কার্বন ইস্পাত, স্টেইনলেস স্টীল, বা টাইটানিয়াম।উপাদান নির্বাচন নির্দিষ্ট অ্যাপ্লিকেশন উপর নির্ভর করে, তাপমাত্রা, চাপ এবং জারা প্রতিরোধের মতো কারণ সহ।
2. নকশাঃ টিউব শীট নকশা তাপ এক্সচেঞ্জার বা চাপ ধারক এটি ব্যবহার করা হবে প্রয়োজনীয়তা উপর ভিত্তি করে। নকশা সংখ্যা এবং টিউব গর্ত বিন্যাস, বেধ,এবং সামগ্রিক মাত্রা.
3. মেশিনিংঃ টিউবশিটটি বিভিন্ন প্রক্রিয়া ব্যবহার করে মেশিন করা হয়, যার মধ্যে ড্রিলিং, ফ্রিলিং এবং টার্নিং অন্তর্ভুক্ত। প্রথম পদক্ষেপটি টিউবশিটে টিউব হোলগুলি ড্রিল করা।এটি একটি বিশেষ ড্রিলিং মেশিন বা সিএনসি (কম্পিউটার সংখ্যাসূচক নিয়ন্ত্রণ) সরঞ্জাম ব্যবহার করে করা হয়টিউব সঠিকভাবে সন্নিবেশ নিশ্চিত করার জন্য গর্ত সঠিকভাবে স্থাপন এবং সারিবদ্ধ করা আবশ্যক।
4. সমাপ্তিঃ ড্রিলিংয়ের পরে, টিউব শীটটি সাধারণত পছন্দসই বেধ এবং পৃষ্ঠের সমাপ্তি অর্জনের জন্য মেশিন করা হয়।এটি অতিরিক্ত উপাদান অপসারণ এবং একটি মসৃণ, সমতল পৃষ্ঠ।
5তাপ চিকিত্সাঃ উপাদান এবং অ্যাপ্লিকেশন উপর নির্ভর করে, টিউব শীট তার যান্ত্রিক বৈশিষ্ট্য, যেমন কঠোরতা এবং শক্তি উন্নত করার জন্য একটি তাপ চিকিত্সা প্রক্রিয়া করা যেতে পারে।এই পদক্ষেপ টিউব শীট প্রয়োজনীয় অপারেটিং অবস্থার প্রতিরোধ করতে পারে তা নিশ্চিত করার জন্য অত্যাবশ্যক.
6. গুণমান নিয়ন্ত্রণঃ উৎপাদন প্রক্রিয়া জুড়ে, টিউব শীট প্রয়োজনীয় স্পেসিফিকেশন পূরণ করে তা নিশ্চিত করার জন্য গুণমান নিয়ন্ত্রণ ব্যবস্থা বাস্তবায়ন করা হয়। এর মধ্যে মাত্রা পরিদর্শন অন্তর্ভুক্ত হতে পারে,অ-ধ্বংসাত্মক পরীক্ষা (যেমন অতিস্বনক বা রেডিওগ্রাফিক পরীক্ষা), এবং চাক্ষুষ পরিদর্শন।
7. সমাবেশঃ একবার টিউব শীট মেশিন করা হয় এবং পরিদর্শন করা হয়, এটি তাপ এক্সচেঞ্জার বা চাপ পাত্রে একত্রিত করা যেতে পারে।এই টিউব গর্ত মধ্যে টিউব সন্নিবেশ এবং ঢালাই বা সম্প্রসারণ মত পদ্ধতি ব্যবহার করে জায়গায় তাদের নিরাপদ জড়িত.
8. চূড়ান্ত পরিদর্শনঃ তাপ এক্সচেঞ্জার বা চাপের পাত্রে ব্যবহারের আগে,একটি চূড়ান্ত পরিদর্শন করা হয় যাচাই করার জন্য যে টিউব শীট এবং সমগ্র সমন্বয় সমস্ত প্রয়োজনীয় স্পেসিফিকেশন এবং মান পূরণ করে.
এটি লক্ষ করা গুরুত্বপূর্ণ যে একটি টিউব শীটের উত্পাদন প্রক্রিয়াটি অ্যাপ্লিকেশনটির নির্দিষ্ট প্রয়োজনীয়তা এবং প্রস্তুতকারকের সক্ষমতার উপর নির্ভর করে পরিবর্তিত হতে পারে।
টিউব শীট এই অ্যাপ্লিকেশনগুলিতে বেশ কয়েকটি গুরুত্বপূর্ণ ফাংশন সরবরাহ করেঃ
1. টিউব সমর্থন
2. টিউব সিলিং
3তাপ স্থানান্তর
4চাপ নিয়ন্ত্রণ
5টিউব সমন্বয়
6. টিউব পরিষ্কার
