ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | YUHONG |
| সাক্ষ্যদান: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| মডেল নম্বার: | ASTM A516 GR.70N কার্বন ইস্পাত টিউবশীট |
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| প্যাকেজিং বিবরণ: | প্লাই কাঠের কেস / প্যালেট |
| ডেলিভারি সময়: | 7 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| পণ্যের নাম: | টিউব শীট | স্ট্যান্ডার্ড: | ASTM A516, ASME SA516 |
|---|---|---|---|
| উপাদান: | খাদ ইস্পাত, স্টেইনলেস স্টীল, কার্বন ইস্পাত, তামা ইস্পাত | আকার: | ক্রেতার অঙ্কন প্রয়োজনীয়তা হিসাবে কাস্টম করতে পারেন |
| আকৃতি: | সিলিন্ডার | এনডিটি: | 100% PT, UT, PMI |
| আবেদন: | টিউবুলার হিট এক্সচেঞ্জার, বয়লার, প্রেসার ভেসেল, স্টিম টারবাইন, বড় সেন্ট্রাল এয়ার কন্ডিশনিং ইত্যাদ | ||
| উচ্চ আলো: | ASTM A516 Gr.70N কার্বন ইস্পাত টিউব শীট, কাঠের তাপ এক্সচেঞ্জার অংশ | ||

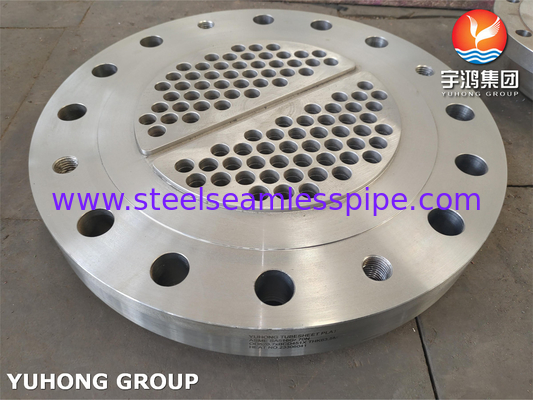

এএসটিএম এ৫১৬ জিআর.৭০এন কার্বন ইস্পাতের ছাঁটা টিউবশীট তাপ এক্সচেঞ্জারের অংশ
একটি টিউব শীট একটি প্লেট যা একটি তাপ এক্সচেঞ্জার বা একটি বয়লার মধ্যে টিউব সমর্থন এবং সীল ব্যবহৃত হয়। এটি তরল বহনকারী টিউব এবং শেল মধ্যে একটি বাধা হিসাবে কাজ করে,তরলগুলির ফুটো বা মিশ্রণ রোধ করাটিউব শীট সাধারণত একটি উপাদান থেকে তৈরি করা হয় যা টিউব এবং অপারেটিং অবস্থার সাথে সামঞ্জস্যপূর্ণ।
যখন একটি ASTM A516 GR.70N টিউব শীট উল্লেখ করা হয়, এর অর্থ হল যে টিউব শীটটি ASTM A516 গ্রেড 70N ইস্পাত থেকে তৈরি করা হয়। এই ইস্পাত গ্রেডটি তার উচ্চ শক্তি, ভাল ওয়েল্ডেবিলিটি,এবং চমৎকার খাঁজ দৃঢ়তাএটি সাধারণত তাপ এক্সচেঞ্জার, বয়লার এবং অন্যান্য চাপ জাহাজের জন্য টিউব শীট তৈরিতে ব্যবহৃত হয়।একটি টিউব শীট জন্য ASTM A516 গ্রেড 70N ব্যবহার এটি ব্যর্থতা ছাড়া প্রয়োজনীয় চাপ এবং তাপমাত্রা অবস্থার প্রতিরোধ করতে পারে নিশ্চিত, তাপ এক্সচেঞ্জার বা বয়লারের নিরাপত্তা ও দক্ষতা নিশ্চিত করে।
ASME SA516 গ্রেড 60 / ASME SA516 গ্রেড 70 - রাসায়নিক প্রয়োজনীয়তা
| উপাদান | রচনা % | ||||
| গ্রেড ৫৫ [শ্রেণী ৩৮০] |
গ্রেড ৬০ [শ্রেণী ৪১৫] |
গ্রেড ৬৫ [গ্রেড ৪৫০] |
গ্রেড ৭০ [শ্রেণী ৪৮৫] |
||
| কার্বন, সর্বোচ্চ a,b: | |||||
| [১২.৫ মিমি] এবং এর নিচে | 0.18 | 0.21 | 0.24 | 0.27 | |
| ১.৫ থেকে ৫০ ইঞ্চি পর্যন্ত, ইত্যাদি | 0.20 | 0.23 | 0.26 | 0.28 | |
| ২ ইঞ্চি থেকে ৪ ইঞ্চি পর্যন্ত [৫০ থেকে ১০০ মিমি], ইনক্লুসিভ | 0.22 | 0.28 | 0.25 | 0.30 | |
| ৪ থেকে ৮ ইঞ্চি (১০০ থেকে ২০০ মিমি) এর বেশি, ইনক্লুসিভ | 0.24 | 0.27 | 0.29 | 0.31 | |
| [২০০ মিমি] | 0.26 | 0.27 | 0.29 | 0.31 | |
| ম্যাঙ্গানিজ, বিঃ | |||||
| [১২.৫ মিমি] এবং এর নিচে | |||||
| তাপ বিশ্লেষণ | 0.৬০ ০।90 | 0০.৬০ ০.৯০ সি | 0.৮৫১।20 | 0.৮৫১।20 | |
| পণ্য বিশ্লেষণ | 0.৫৫০।98 | 0.৫৫ ০.৯৮ সি | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| [১২.৫ মিমি]: | |||||
| তাপ বিশ্লেষণ | 0.৬০১।20 | 0.৮৫১।20 | 0.৮৫১।20 | 0.৮৫১।20 | |
| পণ্য বিশ্লেষণ | 0.৫৫১।30 | 0.79 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| ফসফরাস, সর্বোচ্চ ১ | 0.25 | 0.25 | 0.25 | 0.25 | |
| সালফার, সর্বোচ্চ a | 0.25 | 0.25 | 0.25 | 0.25 | |
| সিলিকন | |||||
| তাপ বিশ্লেষণ | 0.১৫ ০।40 | 0.১৫ ০।40 | 0.১৫ ০।40 | 0.১৫ ০।40 | |
| পণ্য বিশ্লেষণ | 0.13 ০.45 | 0.13 ০.45 | 0.13 ০.45 | 0.13 ০.45 | |
| a তাপ এবং পণ্য বিশ্লেষণ উভয়ের জন্য প্রযোজ্য। b কার্বনের জন্য নির্ধারিত সর্বোচ্চের নিচে 0.01 শতাংশ পয়েন্ট হ্রাসের জন্য, ম্যাঙ্গানিজের জন্য নির্ধারিত সর্বোচ্চের উপরে 0.06 শতাংশ পয়েন্ট বৃদ্ধি অনুমোদিত, সর্বোচ্চ 1.তাপ বিশ্লেষণে ৫০% এবং পণ্য বিশ্লেষণে ১.৬০%। গ্রেড ৬০ এর প্লেটগুলোতে [১২.৫ মিলিমিটার] এবং তার নিচে পুরু হলে তাপ বিশ্লেষণে ০.৮৫.১.২০% ম্যাঙ্গানিজ থাকতে পারে এবং পণ্য বিশ্লেষণে ০.৭৯.১.৩০% ম্যাঙ্গানিজ থাকতে পারে। |
|||||
ASME SA516 গ্রেড ৬০ / ASME SA516 গ্রেড ৭০ - টেনে উঠার প্রয়োজনীয়তা
| এএসটিএম এ৫১৬ | গ্রেড ৫৫ [380] |
গ্রেড ৬০ [415] |
গ্রেড ৬৫ [৪৫০] |
গ্রেড ৭০ [৪৮৫] |
| প্রসার্য শক্তি, ksi [MPa] | ৫৫৭৫ [380515] | ৬০'৮০' [415'৫৫০] | ৬৫৫৮৫ [450585] | ৭০'৯০' [485'৬২০] |
| ইন্ডেক্স শক্তি, মিনিট,এক্সআই [এমপিএ] | ৩০ [২০৫] | ৩২ [220] | ৩৫ [২৪০] | ৩৮ [২৬০] |
| ৮ ইঞ্চি [২০০ মিমি], মিনিট, % b | 23 | 21 | 19 | 17 |
| ৮ ইঞ্চি [৫০ মিমি], মিনিট, % b | 27 | 25 | 23 | 21 |
| a ০.২% অফসেট পদ্ধতি অথবা ০.৫% এক্সটেনশন-অন্ডারলোড পদ্ধতি দ্বারা নির্ধারিত হয়। b প্রসারিত করার জন্য স্পেসিফিকেশন A20/A20M দেখুন। |
||||
ASME SA516 গ্রেড 60 / ASME SA516 গ্রেড 70 এর সমতুল্য স্পেসিফিকেশন এবং মান
| স্ট্যান্ডার্ড | ASME SA516 গ্রেড ৬০ | ASME SA516 গ্রেড ৭০ |
| এএসএমই | ASTM A516 গ্রেড ৬০ | এএসটিএম এ৫১৬ গ্রেড ৭০ |
| ডিআইএন স্ট্যান্ডার্ড | DIN 17155 HII | - |
| ব্রিটিশ মানক | BS1501-161-430A | BS1501-224-490A/B |
| ইউরোপীয় মান | EN10028 P265GH | EN10028 P355GH |
|
উপকরণের ধরন |
প্রযুক্তিগত প্রয়োজনীয়তা |
|
ডুপ্লেক্স স্টেইনলেস স্টীল |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
|
স্টেইনলেস স্টীল |
ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
|
কার্বন ইস্পাত |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr2 |
|
খাদ ইস্পাত |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
টাইটানিয়াম |
ASTM/ASME SB381, Gr.1, গ্র্যাড।2, গ্র্যাড।5, গ্র্যাড।7, গ্র্যাড।12, গ্র্যাড।16 |
|
তামা নিকেল |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
|
ব্রাস, আল-ব্রাস |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
|
নিকেল খাদ |
ASTM/ASME SB169,SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
|
খাদ 20 |
ASTM/ASME SB472 UNS 8020 |
|
হ্যাস্টেলয় |
ASTM/ASME SB564, UNS10276 (C 276) |
|
প্ল্যাটেড উপাদান |
ASTM/ASME SB898, SB263, SB264 বা তার চেয়ে কম |
|
টাইটানিয়াম- স্টিল, নিকেল-স্টিল, টাইটানিয়াম- কপার, |
টিউব শীট ব্যবহারের মধ্যে রয়েছেঃ
টিউব সাপোর্টঃ একটি টিউব শীটের প্রাথমিক ফাংশন হল তাপ এক্সচেঞ্জার বা একটি বয়লারের মধ্যে টিউবগুলির কাঠামোগত সমর্থন প্রদান করা। টিউবগুলি টিউব শীটের গর্তগুলিতে সন্নিবেশ করা হয়,নিশ্চিত করা হচ্ছে যে তারা নিরাপদে তাদের জায়গায় রাখা হয়.
তরল বিচ্ছেদঃ টিউব শীটগুলি তাপ এক্সচেঞ্জারের মধ্যে বিভিন্ন তরল প্রবাহের মধ্যে একটি বাধা হিসাবেও কাজ করে। তারা টিউবগুলির চারপাশে একটি শক্ত সিলিং নিশ্চিত করে তরলগুলির মিশ্রণ রোধ করে।এইভাবে তাপ স্থানান্তর দক্ষতা সর্বাধিকীকরণ.
টিউব সারিবদ্ধতাঃ টিউব শীটগুলি টিউবগুলির সঠিক সারিবদ্ধতা বজায় রাখতে গুরুত্বপূর্ণ ভূমিকা পালন করে। তারা নিশ্চিত করে যে টিউবগুলি সমানভাবে দূরত্ব এবং একে অপরের সাথে সমান্তরাল,যা দক্ষ তাপ স্থানান্তর এবং তরল প্রবাহকে উৎসাহিত করে.
তাপ স্থানান্তরঃ টিউব শীটের নকশা সরাসরি একটি তাপ এক্সচেঞ্জার বা একটি বয়লারের তাপ স্থানান্তর ক্ষমতা প্রভাবিত করে। উপযুক্ত উপকরণ নির্বাচন করে এবং গর্ত প্যাটার্ন অপ্টিমাইজ করার মাধ্যমে,টিউব শীট তরল প্রবাহের মধ্যে তাপ শক্তি স্থানান্তর উন্নত করতে পারেন.
ক্ষয় প্রতিরোধেরঃ টিউব শীটগুলি প্রায়শই ক্ষয় প্রতিরোধী উপকরণ থেকে তৈরি করা হয়, বিশেষত অ্যাপ্লিকেশনগুলিতে যেখানে প্রক্রিয়াজাত তরল ক্ষয়কারী হয়।এটি জারাজনিত কারণে ফুটো বা টিউব ব্যর্থতার ঝুঁকি হ্রাস করে তাপ এক্সচেঞ্জার বা বয়লারের জীবনকাল বাড়াতে সহায়তা করে.
ফুটো প্রতিরোধক: একটি টিউব শীট টিউব এবং টিউব শীটের মধ্যে একটি নিরাপদ জয়েন্ট প্রদান করে। সঠিকভাবে ইনস্টল এবং রক্ষণাবেক্ষণ করা হলে এটি তাপ এক্সচেঞ্জার বা বয়লার থেকে তরল ফুটো প্রতিরোধ করতে সাহায্য করে,সিস্টেমটি নিরাপদ ও কার্যকরভাবে কাজ করে তা নিশ্চিত করা।
