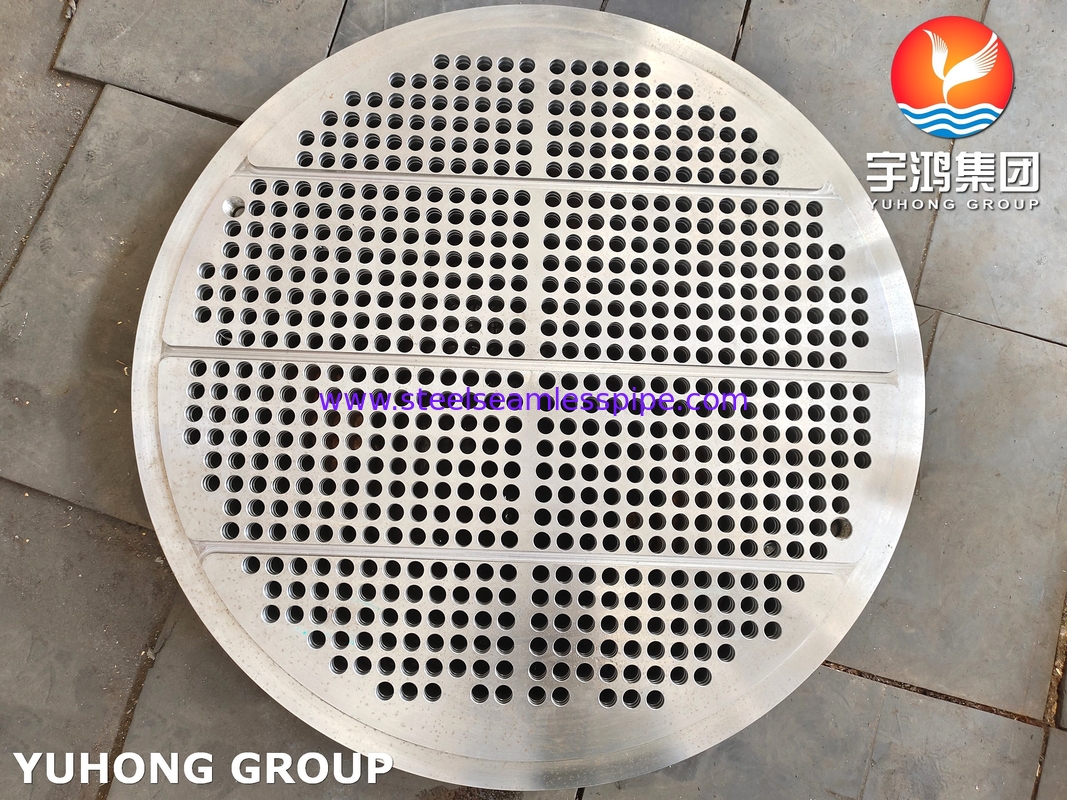

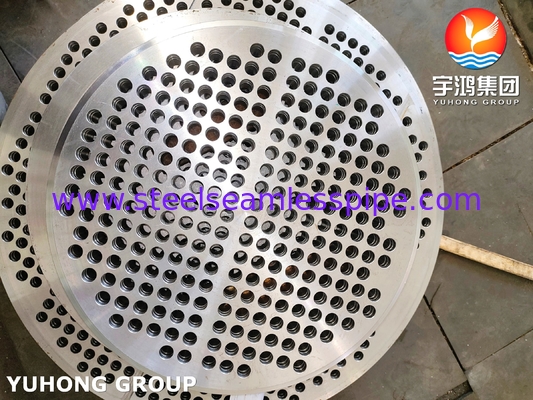

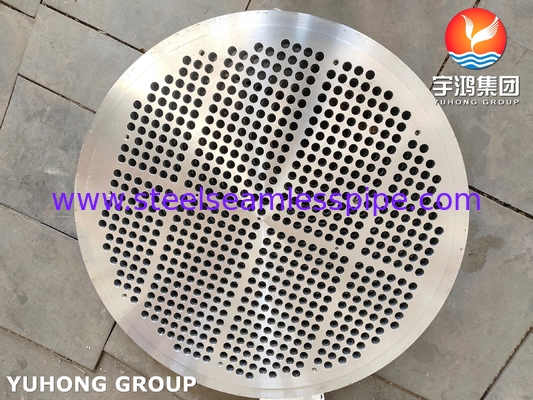

হিট এক্সচেঞ্জারের জন্য কাস্টমাইজড টিউবশীট SA266 GR.2 CS নকল টাইপ

ওভারভিউ

টিউবশিট হল একটি গোলাকার ইস্পাত প্লেট যা পাইপের বাইরের ব্যাসের চেয়ে সামান্য বড় গর্ত দিয়ে ড্রিল করা হয়, যা হিট এক্সচেঞ্জারে পাইপের জন্য ফিক্সিং এবং সিল করার মাধ্যম হিসেবে কাজ করে।একটি ফিটিং যা এটিকে সুরক্ষিত করার জন্য একটি পাইপ ভেদ করে এবং ঢালাই করে।টিউব প্লেট প্রক্রিয়াকরণের যথার্থতা, বিশেষ করে টিউবের ছিদ্রের ব্যবধান এবং ব্যাস সহনশীলতা, উল্লম্বতা এবং মসৃণতা, উপরে তালিকাভুক্ত রাসায়নিক সরঞ্জামগুলির সমাবেশ এবং কার্যকারিতাকে ব্যাপকভাবে প্রভাবিত করে।

ASTM A266/ A266M হল প্রেশার ভেসেল কম্পোনেন্টের জন্য কার্বন স্টিলের ফোরজিংসের স্ট্যান্ডার্ড স্পেসিফিকেশন।এটি বয়লার, চাপের জাহাজ এবং সংশ্লিষ্ট সরঞ্জামগুলির জন্য কার্বন ইস্পাত ফোরজিংসের চারটি গ্রেড কভার করে: গ্রেড 1 এবং গ্রেড 2 এবং গ্রেড 3 এবং গ্রেড 4। প্রতিটি গ্রেডের জন্য UNS নম্বর উপাধি হল K03506 [গ্রেড 1], K03506 [গ্রেড 2], যথাক্রমে K05001 [গ্রেড 3] এবং K03017 [গ্রেড 4]।ASTM A266 অনুযায়ী সবচেয়ে বেশি ব্যবহৃত ফোরজিংসের মধ্যে রয়েছে টিউব শীট, হাবড ফ্ল্যাট হেডস বা অগ্রভাগ, যা ASME বয়লার এবং প্রেসার ভেসেল কোড অ্যাপ্লিকেশনের জন্য অর্ডার করা হয়।

ইস্পাত একটি গলন প্রক্রিয়া দ্বারা তৈরি করা হবে এবং পরবর্তীতে তৈরি পণ্যের নির্দিষ্ট আকৃতি এবং আকারের জন্য ব্যবহারিক হিসাবে বন্ধ হিসাবে নকল করা হবে।ASTM A266 ফোরজিংসের সারফেসগুলি ক্রেতার দ্বারা মনোনীত হিসাবে মেশিন করা হবে।যন্ত্রবিহীন পৃষ্ঠগুলি পরিদর্শনের অনুমতি দেওয়ার জন্য যথেষ্ট পরিমাণে মুক্ত হতে হবে।মেশিনিং সাধারণত তাপ চিকিত্সা পরে সঞ্চালিত হয়.ভাল মানের নিশ্চিত করার জন্য ঢালাই মেরামতের অনুমতি দেওয়া হয় না।

টিউবশীটগুলি টিউবুলার হিট এক্সচেঞ্জার, বয়লার, প্রেসার ভেসেল, স্টিম টারবাইন এবং বড় সেন্ট্রাল এয়ার কন্ডিশনের মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।প্রধানত রাসায়নিক জাহাজে ব্যবহৃত হয়, যেমননলাকারতাপ এক্সচেঞ্জার, চাপের জাহাজ, বয়লার, কনডেন্সার, কেন্দ্রীয় এয়ার কন্ডিশনার, বাষ্পীভবন এবং সমুদ্রের জলের বিশুদ্ধকরণ, টিউবগুলিকে সমর্থন এবং ঠিক করার জন্য।ধাতু উপাদান শুধুমাত্র শক্তিশালী অনমনীয়তা আছে, কিন্তু মহান তাপ সঞ্চালন কর্মক্ষমতা আছে.

রাসায়নিক রচনা

যান্ত্রিক বৈশিষ্ট্য

তাপ চিকিত্সা

ফোরজিংয়ের পরে এবং তাপ চিকিত্সার জন্য পুনরায় গরম করার আগে, ASTM A266 অনুসারে ফোরজিংসগুলিকে এমনভাবে ঠান্ডা করা উচিত যাতে আঘাত প্রতিরোধ করা যায় এবং রূপান্তর সম্পন্ন করা যায়।সমস্ত ASTM A266 ফোরজিংস চারটি প্রক্রিয়ার একটি দ্বারা তাপ চিকিত্সা করা হবে: অ্যানিলিং, স্বাভাবিককরণ, স্বাভাবিককরণ এবং টেম্পারিং, বা তরল নিভে যাওয়া এবং টেম্পারিং।যখন টেম্পারিং সঞ্চালিত হয়, তখন এটি একটি সাবক্রিটিকাল তাপমাত্রায় হবে, তবে 1100°F [595°C] এর কম নয়।

আবেদন:

• টিউবুলার হিট এক্সচেঞ্জার
• চাপ জাহাজ
• বয়লার
• কনডেন্সার
• কেন্দ্রীয় এয়ার কন্ডিশনার
• বাষ্পীভবনকারী
• সমুদ্রের জল বিশুদ্ধকরণ
