ইউহং হোল্ডিং গ্রুপ কোং, এলটিডি
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | YUHONG |
| সাক্ষ্যদান: | API, PED |
| মডেল নম্বার: | A182 F304 থ্রেডোলেট |
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | প্রয়োজনীয়তা/কাঠের কেস প্যাকিং |
| ডেলিভারি সময়: | পরিমাণের উপর নির্ভর করে |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000 টন |
| স্পেসিফিকেশন: | ASTM A182 | শ্রেণী: | F304/304L |
|---|---|---|---|
| ক্লাস: | 3000,6000,9000 | উত্পাদন মান: | MSS SP-97 |
| টাইপ: | বাটওয়েল্ড | আকার: | 1/2" NPS থেকে 24" NPS |

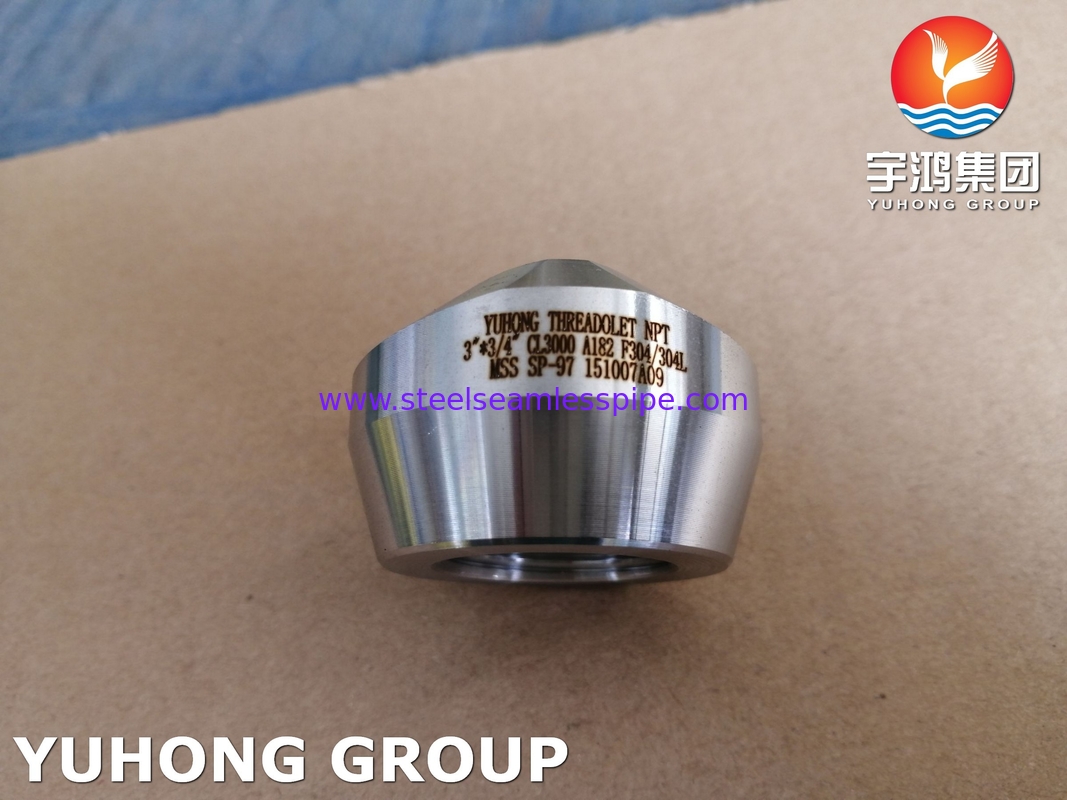

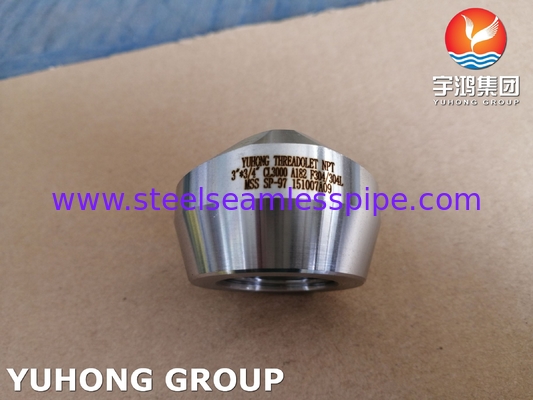

NPT স্টেইনলেস স্টিল ফিটিং ASTM A182 F304 থ্রেডোলেট MSS SP-97
একটি থ্রেডলেট কি?
একটি থ্রেডোলেট হুবহু ওয়েল্ডোলেটের মতোই যার প্রধান পার্থক্য হল এটি একটি থ্রেডের মাধ্যমে শাখা পাইপের সাথে সংযোগ স্থাপন করে৷ ওয়েল্ডোলেটের সাথে থ্রেডোলেটের আরেকটি পার্থক্য হল যে এটি অনেক কম চাপ এবং ছোট অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় ব্যাস
ASME B1.20.1 স্পেসিফিকেশন অনুযায়ী এই ধরনের সংযোগের থ্রেড সাধারণত NPT টাইপের হয়।
থ্রেডলেটের স্পেসিফিকেশন:
| আকার | 1/8" - 4" / DN6 - DN100 |
| চাপ | 3000lbs / 6000lbs |
| ম্যানুফ্যাকচারিং স্ট্যান্ডার্ড | MSS SP-97 |
| কার্বন ইস্পাত | ASTM A105, 20# |
| নিম্ন তাপমাত্রা ইস্পাত | ASTM A350 LF2, 16Mn |
| মিশ্র ইস্পাত | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 |
| মরিচা রোধক স্পাত | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| ডুপ্লেক্স স্টিল | ASTM A182 F51, F53, F44 |
উল্লেখিত ওজন চার্ট:
| শাখার নামমাত্র আকার | THRD আউটলার | ||
| ডিএন | এনপিএস | 3000 | 6000 |
| 6 | 1/8 | 0.05 | - |
| 8 | 1/4 | 0.05 | - |
| 10 | 3/8 | 0.09 | - |
| 15 | 1/2 | 0.17 | 0.32 |
| 20 | 3/4 | 0.22 | 0.47 |
| 25 | 1 | 0.43 | 0.65 |
| 32 | 1¼ | 0.61 | 0.96 |
| 40 | 1½ | 0.69 | 1.28 |
| 50 | 2 | 1.10 | 2.15 |
| 65 | 2½ | 1.52 | - |
| 80 | 3 | 2.50 | - |
| 100 | 4 | 4.10 | - |
MSS SP-97 থ্রেডোলেট মাত্রা
|
শাখার নামমাত্র আকার |
দৈর্ঘ্য |
ফিটিং এর OD |
শাখার শেষে OD |
থ্রেডের দৈর্ঘ্য |
কাট হোল দিয়া। |
|||||
|
ডিএন |
এনপিএস |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
৬.৭ |
16 |
|
|
8 |
1/4 |
19 |
|
27 |
|
22 |
|
10.2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10.4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13.6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13.9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17.3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18.4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19.2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
২৮.৯ |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30.5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
স্টেইনলেস স্টীল F304 সমতুল্য গ্রেড:
| স্ট্যান্ডার্ড | ওয়ার্কস্টফ NR. | ইউএনএস | JIS | বি.এস | GOST | AFNOR | EN |
| F304 | 1.4301 | S30400 | SUS 304 | 304S31 | 08Х18Н10 | Z7CN18-09 | X5CrNi18-10 |
F304 এর রাসায়নিক গঠন:
| শ্রেণী | গ | Mn | পৃ | এস | সি | নি | ক্র | ফে |
|---|---|---|---|---|---|---|---|---|
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.0 | 8-11 | 18-20 | বাল. |
অ্যাপ্লিকেশন:
নিম্নচাপের 90-ডিগ্রী পাইপ শাখার জন্য থ্রেডলেট ব্যবহার করা হয়।
শাখা পাইপ থ্রেডোলেটে স্ক্রু করা হয়, যা রান পাইপে ঝালাই করা হয়।
থ্রেডিং সাধারণত NPT প্রকারের হয় এবং ASME B1.20.1 স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ।
